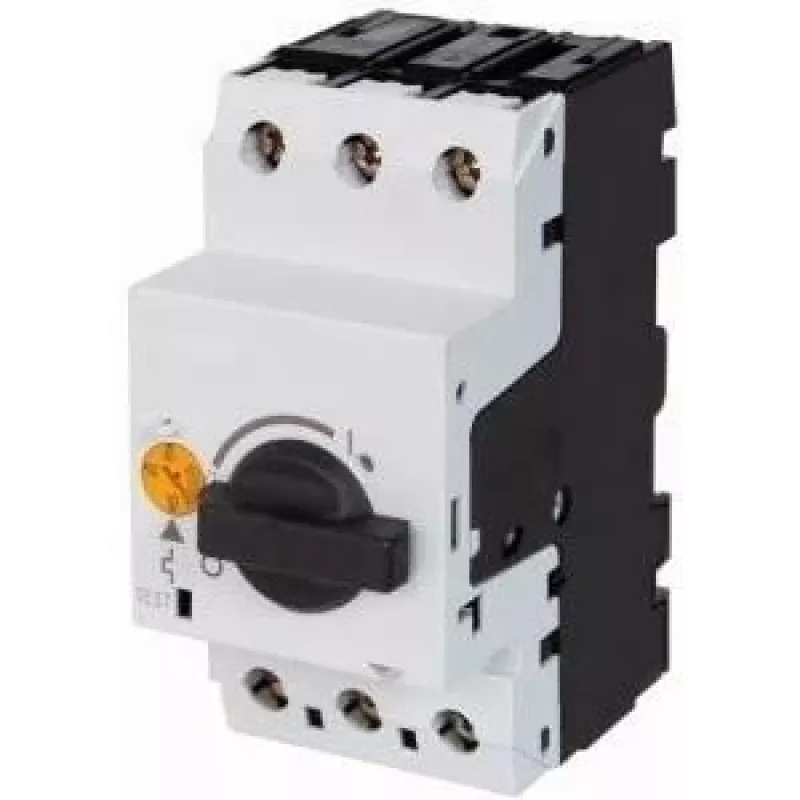

EATON PKZM0-10 variklio apsaugos automatinis jungiklis, 3 polių, 6,3-10 A, 4 kW, su sukamuoju rankenėle

Pastebėsite, kad šis EATON PKZM0-10 variklio apsaugos automatinis jungiklis yra stebėtinai kompaktiškas – vos 45 mm pločio, todėl lengvai telpa į valdymo spintas ir skirstomuosius skyzdus. Tačiau jo mažas dydis slepia didelę galią: jis skirtas trifaziams varikliams iki 4 kW apsaugoti, o jo reguliuojama srovė (6,3–10 A) leidžia tiksliai priderinti prie variklio poreikių. Sukamoji rankenėlė užtikrina aiškų įjungimo/išjungimo rodymą ir patogų valdymą, o termomagnetinė išjungimo sistema suteikia patikimą apsaugą pagal 10 klasės charakteristikas.

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 10 A (reguliuojama nuo 6,3 A iki 10 A)
• Vardinė darbinė įtampa: 690 V AC
• Vardinė galia prie 400 V AC (AC-3): 4 kW
• Trumpojo jungimo išjungimo galia (Icu prie 400 V): 50 kA
• Polių skaičius: 3
• Valdymas: sukamoji rankenėlė
• Išjungimo charakteristika: termomagnetinė, 10 klasė
• Tvirtinimas: ant DIN bėgelio arba varžtais
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 60947-4-1
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Dažnis: 50/60 Hz
• Gnybtų tipas: varžtiniai gnybtai
• Darbinė temperatūra: nuo -25 °C iki +55 °C
• Mechaninis tarnavimo laikas: 100 000 operacijų
• Elektrinis tarnavimo laikas: 100 000 operacijų

Kodėl verta rinktis

PKZM0-10 užtikrina patikimą variklio apsaugą kompaktiškame korpuse, taupydamas vertingą vietą skydelyje. Reguliuojamas perkrovos nustatymas leidžia tiksliai suderinti su variklio vardine srove, išvengiant nereikalingų išjungimų ir užtikrinant greitą reakciją į perkrovas. Didelė 50 kA trumpojo jungimo galia padidina sistemos saugumą, o sukamoji rankenėlė suteikia aiškų jungiklio būsenos rodymą. Dėl plačios darbinės temperatūros ir ilgo mechaninio bei elektrinio tarnavimo laiko jis sukurtas sudėtingoms pramoninėms sąlygoms.

Kam tinka

• Trifazių asinchroninių variklių iki 4 kW apsaugai pramoninėse mašinose
• Variklių valdymo centrams ir skirstomiesiems skydams, kur reikia kompaktiškos apsaugos ant DIN bėgelio
• Siurbliams, ventiliatoriams, konvejeriams ir kitai variklinei įrangai gamyklose
• Ten, kur patogu variklį įjungti ir išjungti rankiniu būdu sukamąja rankenėle

Naudinga žinoti

PKZM0-10 priklauso EATON PKZM0 serijai, garsėjančiai patikimumu ir lengvu montavimu. Jis tinka grandinėms iki 690 V AC ir atitinka tarptautinius standartus, todėl suderinamas su įvairiomis instaliacijomis. Varžtiniai gnybtai tinka įvairių skerspjūvių laidams, o įrenginį galima montuoti ant standartinio 35 mm DIN bėgelio arba prisukti tiesiai prie skydo. Papildomiems kontaktams ar signalizacijai galima įsigyti atskirų priedų (į komplektą neįeina).

Patarimas: prieš montuodami įsitikinkite, kad variklio vardinė srovė atitinka nustatytą jungiklio srovę – taip išvengsite netikėtų išjungimų ir užtikrinsite optimalią apsaugą.
