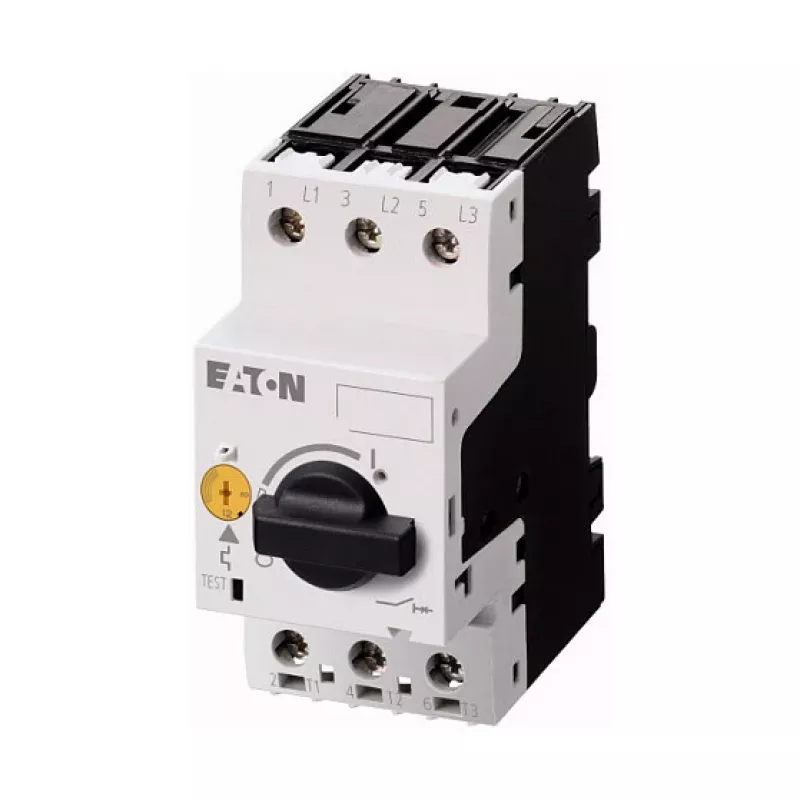

Eaton PKZM0-1-T variklio apsaugos automatinis jungiklis, 0.63-1 A, 3 polių, 690 V AC

Ar jūsų gamybos įranga tikrai apsaugota nuo perkrovų ir trumpųjų jungimų? Eaton PKZM0-1-T motorinės apsaugos automatas užtikrina, kad jūsų varikliai veiktų sklandžiai, o brangūs gedimai liktų praeityje. Šis kompaktiškas 3 polių įrenginys su šiluminiu-magnetiniu atpalaidavimu yra sukurtas patikimai apsaugoti variklius, kurių vardinė srovė yra nuo 0,63 iki 1 A. Dėl didelės išjungimo galios ir tvirto dizaino jis puikiai tinka įvairiems pramoniniams sprendimams – nuo staklių iki konvejerių sistemų.

Kam jis skirtas

Šis įrenginys – idealus pasirinkimas elektrikams, skydų gamintojams ir priežiūros specialistams, kuriems reikia patikimos variklių apsaugos pramoniniuose valdymo skyduose. Jis puikiai tinka apsaugoti mažus variklius, transformatorius ir kitas apkrovas, kurioms reikalinga tiksli apsauga nuo perkrovų ir trumpųjų jungimų.

Pagrindiniai privalumai

• Šiluminis-magnetinis atpalaidavimas su reguliuojama perkrovos apsauga (0,63–1 A) ir fiksuota trumpojo jungimo apsauga (apie 15,5 x Iu)
• Aukšta vardinė darbinė įtampa 690 V AC ir izoliacijos įtampa 690 V
• Didelė trumpojo jungimo išjungimo galia – 150 kA esant 400 V, užtikrinanti saugumą net ir didelės avarinės srovės įrenginiuose
• Kompaktiškas 45 mm plotis, montavimas ant DIN bėgelio arba varžtais, varžtiniai gnybtai – lengvas įrengimas
• IP20 apsauga, tinkama naudoti uždaromuosiuose valdymo skyduose
• Atitinka IEC/EN 60947-4-1 ir VDE 0660 standartus; 2 tipo koordinacija trumpojo jungimo apsaugai

Specifikacijos

• Vardinės srovės diapazonas: 0,63–1 A
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Trumpojo jungimo išjungimo galia (Icu) esant 400 V: 150 kA
• Perkrovos atpalaidavimo nustatymo diapazonas: 0,63–1 A
• Trumpojo jungimo atpalaidavimas: fiksuotas, apie 15,5 x Iu
• Išjungimo charakteristika: šiluminė-magnetinė
• Montavimo būdas: DIN bėgelis (35 mm) arba varžtais
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +55 °C
• Standartai: IEC/EN 60947-4-1, VDE 0660
• Valdymo tipas: rotacinis rankenėlė
• Galios nuostoliai vienam poliui: 0,8 W esant 1 A
• Gnybtų talpa: 1 x (1-6 mm²) vientisas arba suvytas; 2 x (1-2,5 mm²)
• Trumpojo jungimo apsaugos koordinacija: 2 tipas (pagal IEC/EN 60947-4-1)

Patarimai

Įsitikinkite, kad variklio pilnos apkrovos srovė patenka į reguliuojamą diapazoną nuo 0,63 iki 1 A. Norėdami užtikrinti optimalią apsaugą, nustatykite perkrovos atpalaidavimą pagal variklio vardinę srovę. Visada montuokite įrenginį korpuse su bent IP20 apsauga. Naudokite tinkamus atsuktuvus gnybtų priveržimui, kad nepažeistumėte įrenginio.
