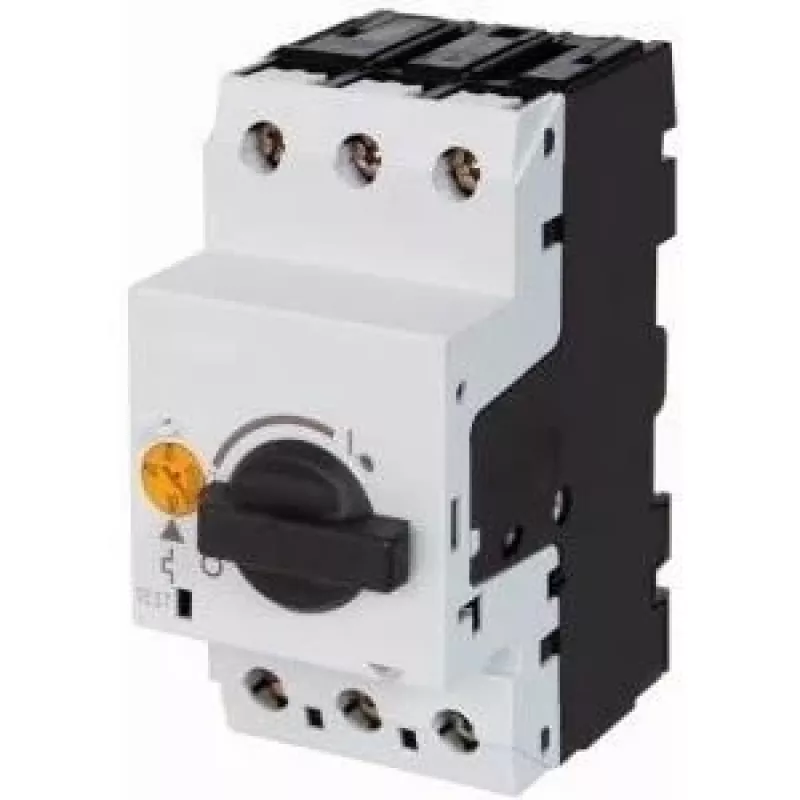

EATON PKZM0-1,6 variklio apsauginis jungiklis 3 polių 1-1,6A 0,55kW 400V su pasukama rankenėle

Kai ieškote kompaktiško, bet tvirto variklio apsaugos sprendimo, EATON PKZM0-1,6 išsiskiria itin mažu 45 mm pločio korpusu, kuris telpa ant standartinio DIN bėgelio, tačiau užtikrina įspūdingą 150 kA trumpojo jungimo atjungimo galią. Šis trijų polių jungiklis su reguliuojama šilumine apsauga (1–1,6 A) ir fiksuota magnetine atleidimo sistema yra tikslus mažų trifazių variklių iki 0,55 kW (esant 400 V) sargas. Pasukama rankenėlė leidžia lengvai valdyti net su pirštinėmis, o aiškus įjungimo/išjungimo bei suveikimo indikatorius padeda greitai diagnozuoti būseną.

Privalumai jūsų kasdieniam darbui

• Reguliuojama šiluminė apsauga 1–1,6 A – pritaikykite tiksliai pagal variklio poreikius
• Aukšta trumpojo jungimo atjungimo galia 150 kA (400 V) – patikima apsauga net sudėtinguose tinkluose
• Jautrumas fazės dingimui – apsaugo variklį nuo darbo dviem fazėmis
• Pasukama rankenėlė su aiškiu indikatoriumi – greitai matote, ar įrenginys įjungtas, ar suveikė apsauga
• Atitinka IEC/EN 60947-4-1 ir VDE 0660 standartus, 10 klasės suveikimas
• IP20 apsauga gnybtuose, pirštams nekenksminga konstrukcija; galimi IP65 korpusai

Kam tinka šis jungiklis?

EATON PKZM0-1,6 yra puikus pasirinkimas mašinų gamintojams, skirstomųjų spintų surinkėjams ir techninės priežiūros specialistams, kurie ieško kompaktiško, bet patikimo sprendimo mažiems varikliams – nuo ventiliatorių iki konvejerių. Jis montuojamas ant standartinio 35 mm DIN bėgelio arba tiesiai ant plokštės, o permatomas dangtelis leidžia akies mirksniu patikrinti būseną. Rankenėlę galima užrakinti išjungtoje padėtyje, kad būtų saugu atlikti priežiūros darbus.

Kaip naudoti?

Įstatykite jungiklį į DIN bėgelį (arba prisukite), prijunkite trifazį variklį prie gnybtų, nustatykite šiluminės apsaugos srovę pagal variklio vardinę srovę (1–1,6 A). Pasukite rankenėlę į įjungimo padėtį – viskas. Jei reikia, galite pridėti pagalbinius kontaktų modulius ar įtampos atleidiklius be įrankių, o su DIL kontaktoriu sukurti pilną variklio paleidimo sistemą.

Pagrindinės specifikacijos

• Tipas: variklio apsauginis jungiklis
• Vardinė darbinė srovė Ie: 1,6 A
• Šiluminės apsaugos nustatymo diapazonas Ir: 1–1,6 A
• Vardinė darbinė įtampa Ue: 690 V AC
• Vardinė galia prie 400 V: 0,55 kW
• Polių skaičius: 3
• Valdymas: pasukama rankenėlė
• Trumpojo jungimo atjungimo galia Icu prie 400 V: 150 kA
• Apsaugos laipsnis: IP20 (gnybtai); IP65 su tinkamu korpusu
• Montavimas: DIN bėgelis (35 mm) arba varžtais
• Suveikimo klasė: CLASS 10
• Standartai: IEC/EN 60947-4-1, VDE 0660
• Šiluminė perkrovos apsauga: taip
• Magnetinė trumpojo jungimo apsauga: taip
• Pagalbiniai kontaktai: nėra (galima pridėti modulius)
• Darbinė temperatūra: -25 °C iki +55 °C

Patarimas: prieš montuodami patikrinkite variklio vardinę srovę – nustatykite šiluminę apsaugą šiek tiek žemiau didžiausios leistinos srovės, kad išvengtumėte netikėtų išjungimų, bet užtikrintumėte pilną apsaugą.
