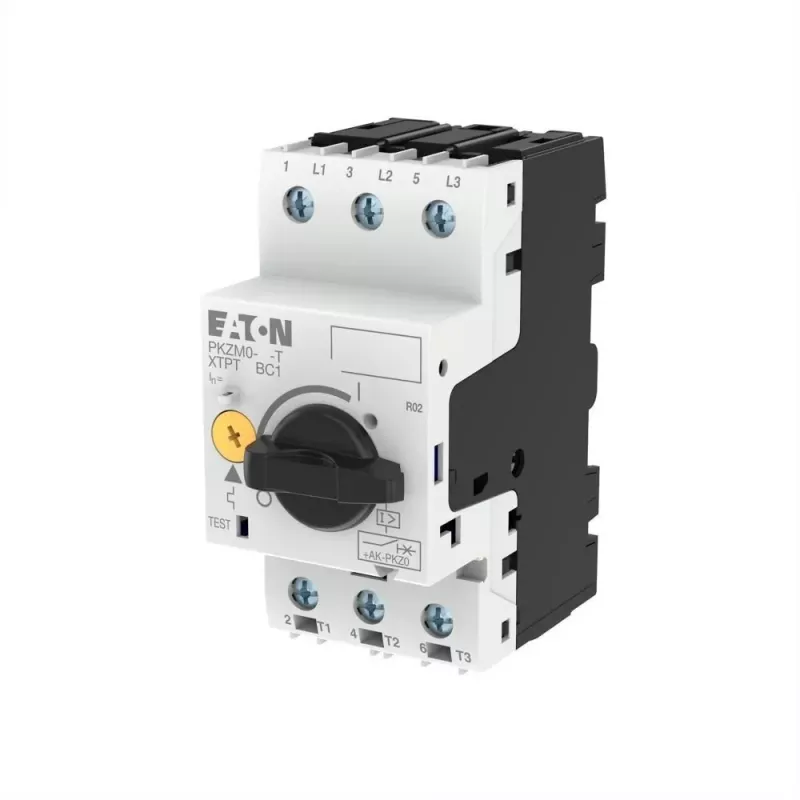

Eaton PKZM0-1.6-T transformatorių apsaugos grandinės pertraukiklis, 3 polių, 1,0-1,6 A, sukimosi rankena 088912

Šis Eaton PKZM0-1.6-T grandinės pertraukiklis sukurtas elektrikams ir pramoninių valdymo skydų montuotojams, kuriems reikia patikimos transformatorių apsaugos nuo perkrovų ir trumpųjų jungimų. Jis užtikrina tikslią apsaugą trijų fazių grandinėse, o reguliuojamas šiluminis atleidiklis leidžia prisitaikyti prie skirtingų transformatorių charakteristikų.

Kodėl verta rinktis

Prietaisas turi šiluminį perkrovos atleidiklį ir magnetinį trumpojo jungimo atleidiklį, kuris suveikia esant maždaug 20 kartų didesnei už vardinę srovę. Tai užtikrina greitą reagavimą į trumpuosius jungimus ir apsaugo brangią įrangą. Rankena sukimosi principu leidžia aiškiai matyti įjungimo/išjungimo būseną, o varžtiniai gnybtai palengvina tvirtą prijungimą. Montavimas ant DIN bėgelio – paprastas ir greitas.

Kam tinka

• Valdymo transformatorių apsaugai pramoninėse mašinose
• Trijų fazių transformatorių grandinėms, kurioms reikalinga šiluminė ir magnetinė apsauga
• DIN bėgelio montavimui su rankiniu valdymu

Pagrindinės specifikacijos

• Polių skaičius: 3
• Vardinė darbinė srovė: 1,6 A
• Perkrovos atleidiklio nustatymo diapazonas: 1,0 – 1,6 A
• Vardinė darbinė įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Vardinė trumpojo jungimo pertraukimo galia esant 400 V: 50 kA
• Magnetinio trumpojo jungimo atleidiklio lygis: apie 20 × Ie
• Valdymo tipas: sukimosi rankena
• Montavimo tipas: DIN bėgelis (viršutinis bėgelis)
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Perkrovos atleidiklio tipas: šiluminis
• Trumpojo jungimo atleidiklio tipas: magnetinis
• Atitinka standartus: IEC/EN 60947-4-1, VDE 0660 102 dalis
• Serija: PKZM0

Naudojimo patarimai

Idealiai tinka transformatorių apsaugai pramoniniuose valdymo skyduose, kur reikalingas rankinis valdymas ir patikimas šiluminis-magnetinis suveikimas. Patikrinkite transformatoriaus įjungimo srovę, kad magnetinio atleidiklio nustatymas neiššauktų klaidingų suveikimų.
