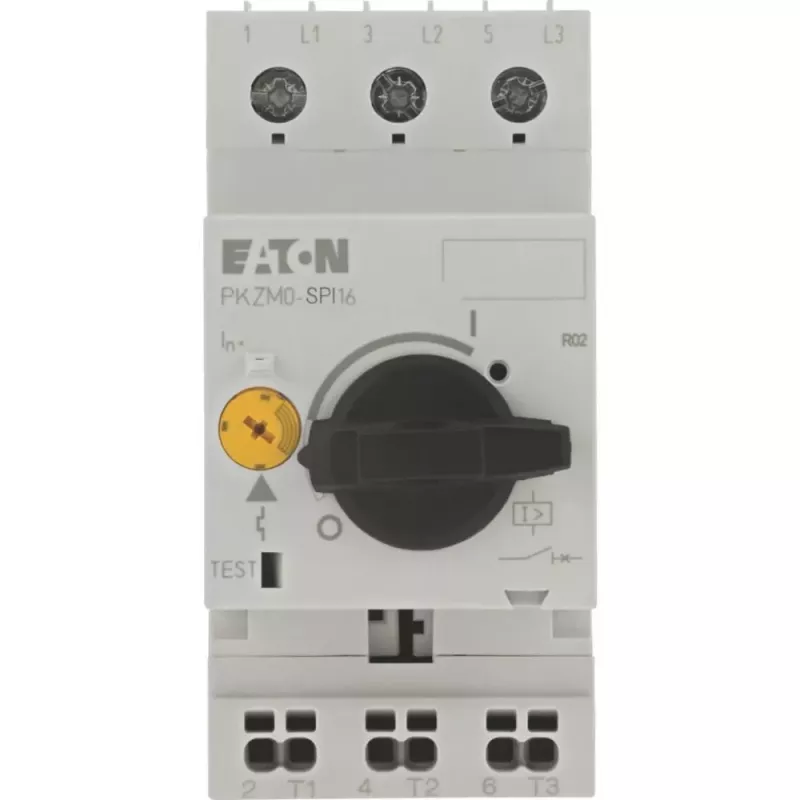

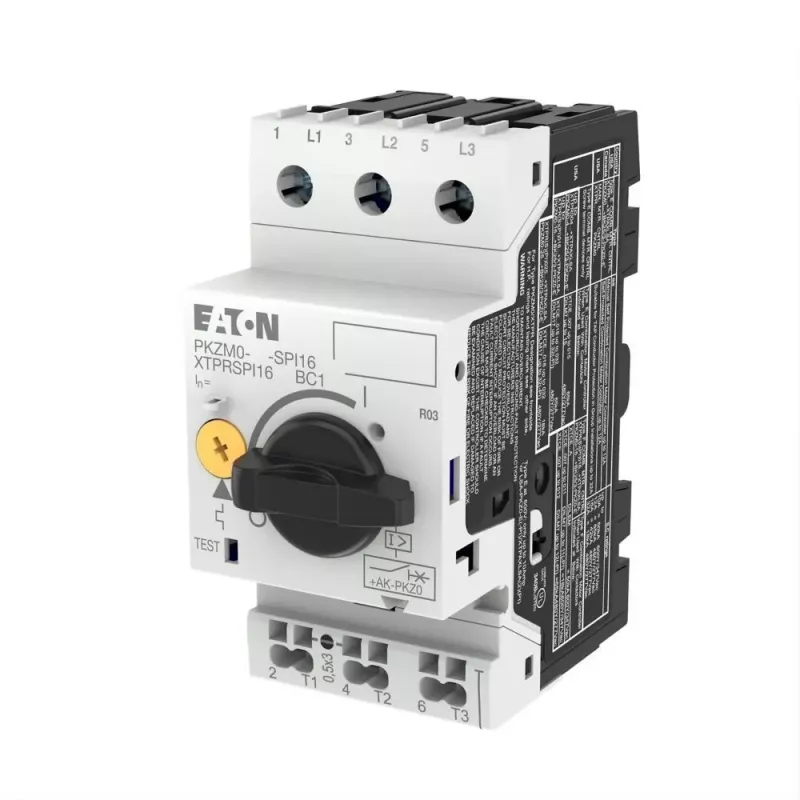

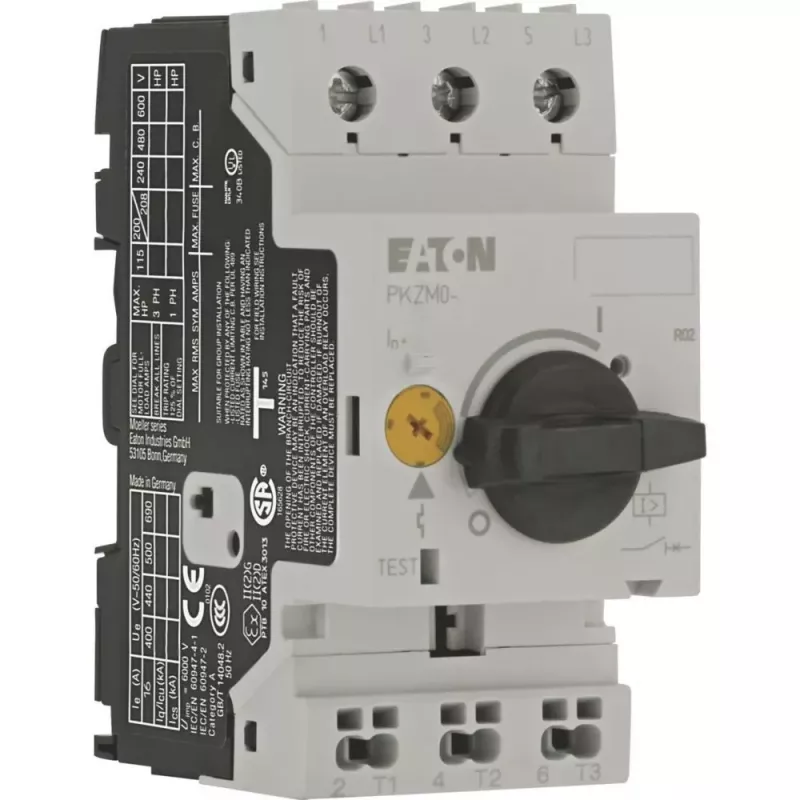

Eaton PKZM0-0.16-SPI16 variklio apsaugos automatinis jungiklis, 3 polių, 0,10-0,16 A, 690 V AC, 50 kA, varžtiniai gnybtai, DIN bėgelis 199177

50 kA trumpojo jungimo pertraukimo galia esant 400 V – tai išskirtinis Eaton PKZM0-0.16-SPI16 variklio apsaugos automatinio jungiklio rodiklis, užtikrinantis patikimą mažų variklių apsaugą net ir didelio gedimo srovės atveju.

Kodėl verta rinktis

• Didelė pertraukimo galia: 50 kA esant 400 V AC – efektyvi apsauga nuo trumpojo jungimo
• Platus įtampos diapazonas: 690 V AC, tinka įvairioms pramoninėms maitinimo sistemoms
• Tikslus reguliavimas: srovės nustatymo diapazonas 0,10–0,16 A – preciziška variklio apsauga
• Termomagnetinis išjungiklis: apsauga nuo perkrovos ir trumpojo jungimo viename įrenginyje
• Kompaktiškas DIN bėgelio montavimas: lengvas įrengimas valdymo skydeliuose

Techninė informacija

• Polių skaičius: 3
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali didžiausia trumpojo jungimo pertraukimo galia (Icu) esant 400 V: 50 kA
• Nominali darbinė trumpojo jungimo pertraukimo galia (Ics): 50 kA
• Išjungimo charakteristika: termomagnetinė
• Montavimo tipas: DIN bėgelis (35 mm)
• Apsaugos laipsnis: IP20
• Prijungimo tipas: varžtiniai gnybtai
• Atitinka standartus: IEC/EN 60947-4-1, VDE 0660 102 dalis
• Trumpojo jungimo išjungiklio nustatymas: fiksuotas, apie 15,5 x Imax (2,48 A)
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominalus dažnis: 50/60 Hz
• Darbinės temperatūros diapazonas: nuo -25 iki +55 °C
• Gnybtų talpa (vientisa): 1 x 2,5 mm²
• Gnybtų talpa (daugiasluoksnė): 1 x 1,5 mm²
• Pagalbiniai kontaktai: nėra (galimi papildomi moduliai)

Kam tinka

Šis įrenginys skirtas elektrikams ir pramonės įmonėms, kuriose reikia apsaugoti mažus variklius nuo perkrovos ir trumpojo jungimo. Kompaktiškas 3 polių korpusas puikiai tinka montuoti į standartinius 35 mm DIN bėgelius valdymo spintose.

Kaip naudoti

Sumontuokite jungiklį ant DIN bėgelio, prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų. Nustatykite reikiamą srovės vertę nuo 0,10 iki 0,16 A pagal variklio duomenis. Įrenginys automatiškai išjungs grandinę esant perkrovai ar trumpajam jungimui.

Patarimas: prieš montuodami įsitikinkite, kad variklio vardinė srovė neviršija pasirinkto nustatymo diapazono. Jei reikia papildomų funkcijų, galite įsigyti papildomų modulių su pagalbiniais kontaktais.
