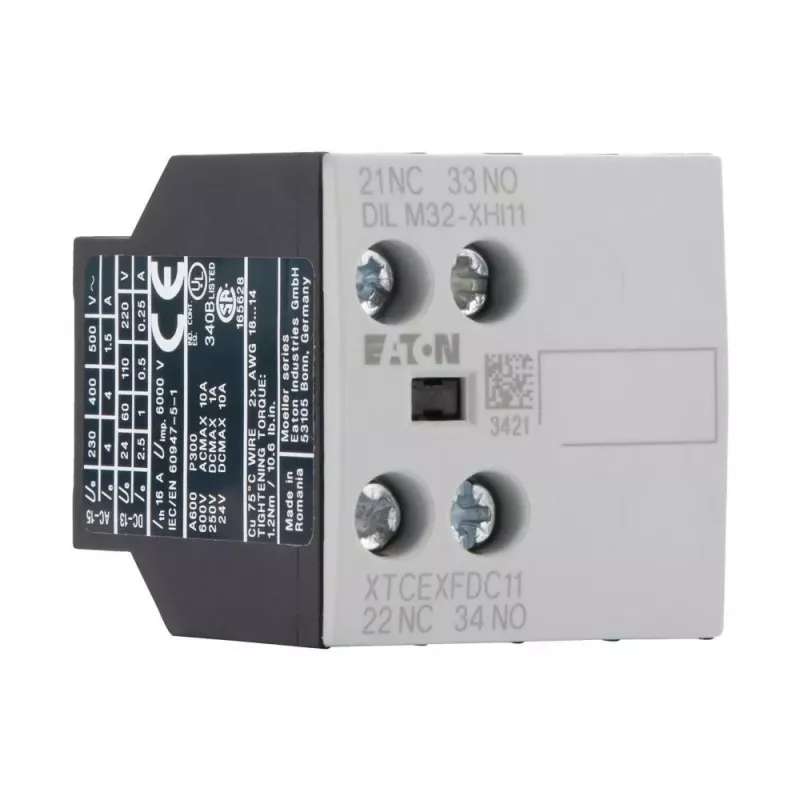

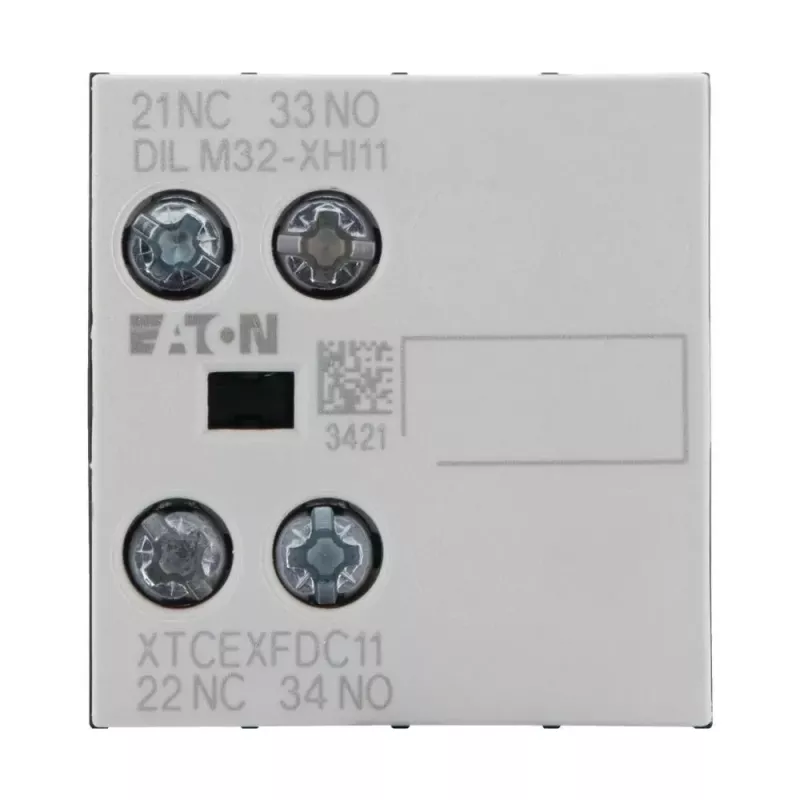

Eaton pagalbinis kontaktų blokas 1NO+1NC 2 polių priekinio montavimo DILM kontaktoriams DILM32-XHI11 277376

Skydų montuotojams, kuriems reikia papildyti Eaton DILM kontaktorius pagalbiniais kontaktais signalizacijai ar blokavimo grandinėms, šis priekinio montavimo blokas yra idealus sprendimas. DILM32-XHI11 suteikia vieną normaliai atvirą (NO) ir vieną normaliai uždarą (NC) kontaktą, leidžiančius patikimai perduoti būsenos signalus į PLC ar valdymo grandines.

Kodėl verta rinktis

• Universalus kontaktų derinys: 1NO + 1NC viename bloke
• Priekinis montavimas – lengva ir greita instaliacija
• Suderinamas su Eaton DILM kontraktoriais nuo DILM7 iki DILM38
• Varžtiniai gnybtai užtikrina patikimą sujungimą
• Apsaugos laipsnis IP20 – tinka apsaugotose aplinkose
• Atitinka IEC/EN 60947-5-1 standartą

Techniniai duomenys

• Kontaktų konfigūracija: 1 NO + 1 NC
• Polių skaičius: 2
• Montavimo vieta: priekinė
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (AC-15, 400 V): 3 A
• Vardinė darbinė srovė (DC-13, 220 V): 1 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Gnybtų tipas: varžtiniai
• Darbinė temperatūra: nuo -25 iki +60 °C
• Serija: xStart

Kam tinka

Šis pagalbinis kontaktų blokas skirtas elektros skydų inžinieriams ir technikams, kurie projektuoja ar prižiūri variklių valdymo sistemas, naudoja Eaton DILM kontaktorius. Jis pravers, kai reikia papildomų kontaktų signalams į PLC, tarpusavio blokavimo grandinėms ar kitoms valdymo schemoms.

Kaip naudoti

Blokas montuojamas tiesiai ant DILM kontraktoriaus priekinės dalies. Varžtiniai gnybtai leidžia patogiai prijungti laidus. Įsitikinkite, kad laikomasi vietinių elektros saugos taisyklių ir gamintojo instrukcijų.

Patarimas: prieš montuodami visada atjunkite maitinimą. Jei naudojate kelis pagalbinius kontaktus, sužymėkite laidus – taip ateityje lengviau rasite gedimus.
