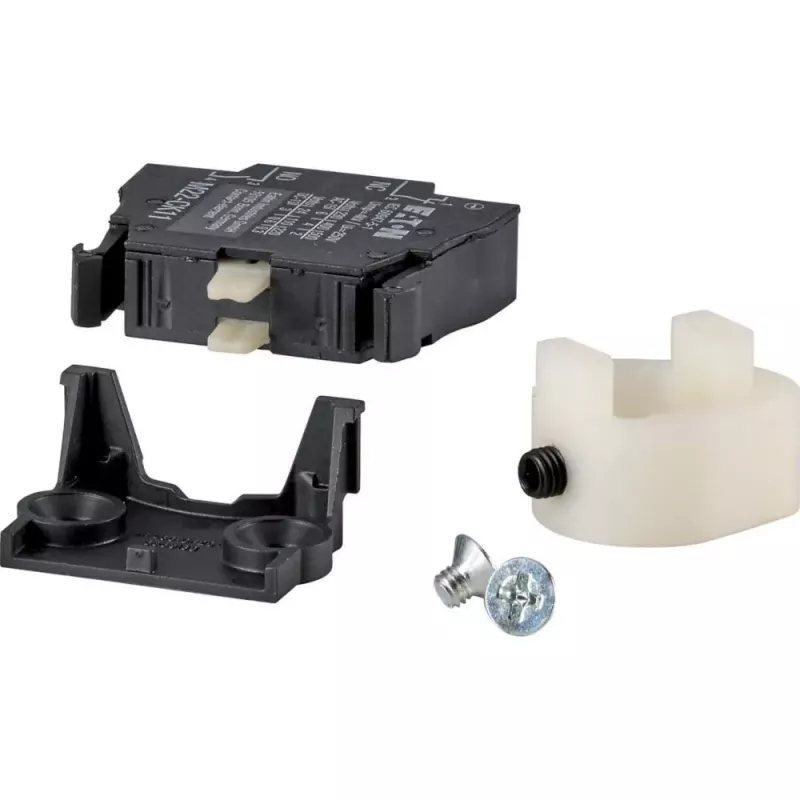

Eaton pagalbinis kontaktas 1NO+1NC DILM kontaktoriams, priekinis montavimas, varžtiniai gnybtai 6101137

Priekyje montuojamas pagalbinis kontaktas – vienas paprasčiausių būdų išplėsti Eaton DILM kontaktoriams būdingas signalizavimo galimybes. Eaton 6101137 blokas turi vieną normaliai atvirą (NO) ir vieną normaliai uždarą (NC) momentinį kontaktą, tad galite perduoti kontaktoriams būsenos informaciją ir užtikrinti patikimą grandinių blokavimą valdymo schemose.

Kodėl verta rinktis

• Kontaktų konfigūracija: 1 NO + 1 NC – vienu metu gaunate ir signalą, ir blokavimą
• Priekinis montavimas – tvirtinama tiesiai ant įrenginio priekio, be papildomų priedų
• Suderinamumas: Eaton DILM7–DILM38 kontaktoriai ir DILMP motoriniai apsauginiai automatiniai jungikliai
• Varžtiniai gnybtai – patikimas ir ilgaamžis laidų sujungimas net ir vibruojančioje aplinkoje
• Polių skaičius: 2
• Momentinis pagalbinis kontaktas
• Produktų serija: DILM

Techniniai duomenys

• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė (AC-15, 230 V): 10 A
• Nominali darbinė srovė (AC-15, 400 V): 6 A
• Nominali darbinė srovė (DC-13, 220 V): 1 A
• Apsaugos laipsnis (gnybtai): IP20
• Darbinė temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947-5-1

Kam tinka

Šis pagalbinis kontaktas sukurtas sklandžiai integracijai su Eaton DILM gamoje – mechaninis suderinamumas ir patikimas elektros veikimas užtikrinami be kompromisų. Jis pravers tiems, kurie:

• stato ir prižiūri valdymo skydus;
• projektuoja variklių valdymo centrus;
• įrenginėja pramoninės automatikos spintas;
• turi užtikrinti kontaktoriams būdingų perjungimo būsenų indikaciją ar grandinių blokavimą.

Kaip naudoti

Kontaktų blokas montuojamas tiesiai ant suderinamo įrenginio priekio – jokių papildomų laikiklių ar adapterių nereikia. Prijungimas atliekamas varžtiniais gnybtais, todėl laidus galima patikimai priveržti ir lengvai prižiūrėti. Dėl plataus darbinės temperatūros diapazono blokas tinka įvairiose pramoninėse aplinkose.

Patarimas: prieš montuodami įsitikinkite, kad jūsų kontaktorius priklauso DILM7–DILM38 serijai arba kad tai DILMP motorinis apsauginis automatinis jungiklis – tuomet blokas atsisės be jokių tarpinių dalių. Varžtus veržkite pagal gamintojo rekomenduojamą sukimo momentą, o periodiškai patikrinkite jų priveržimą – taip išvengsite atsilaisvinusių kontaktų ir netikėtų sustojimų.
