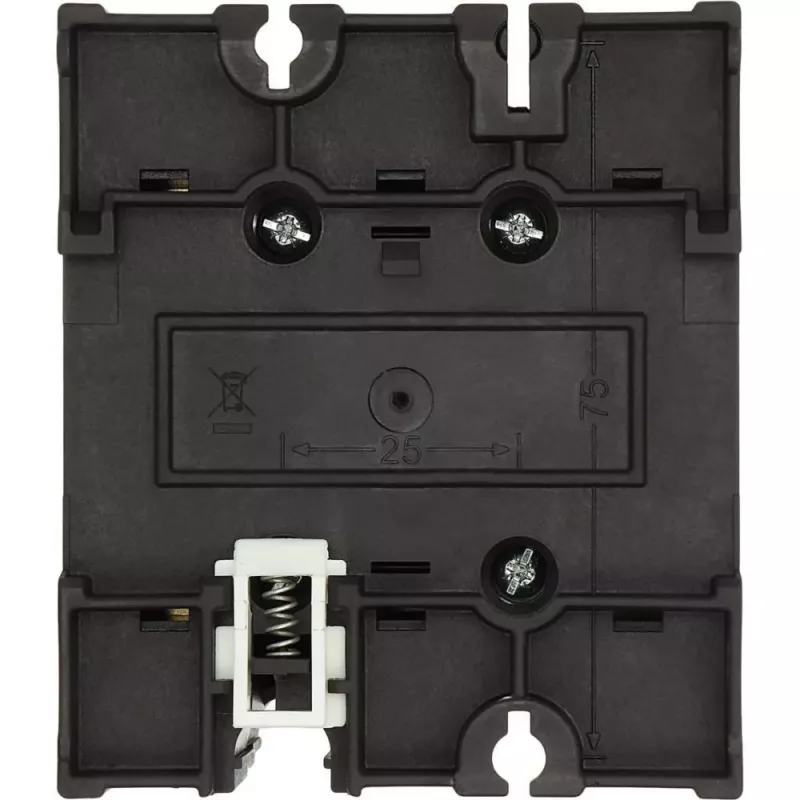

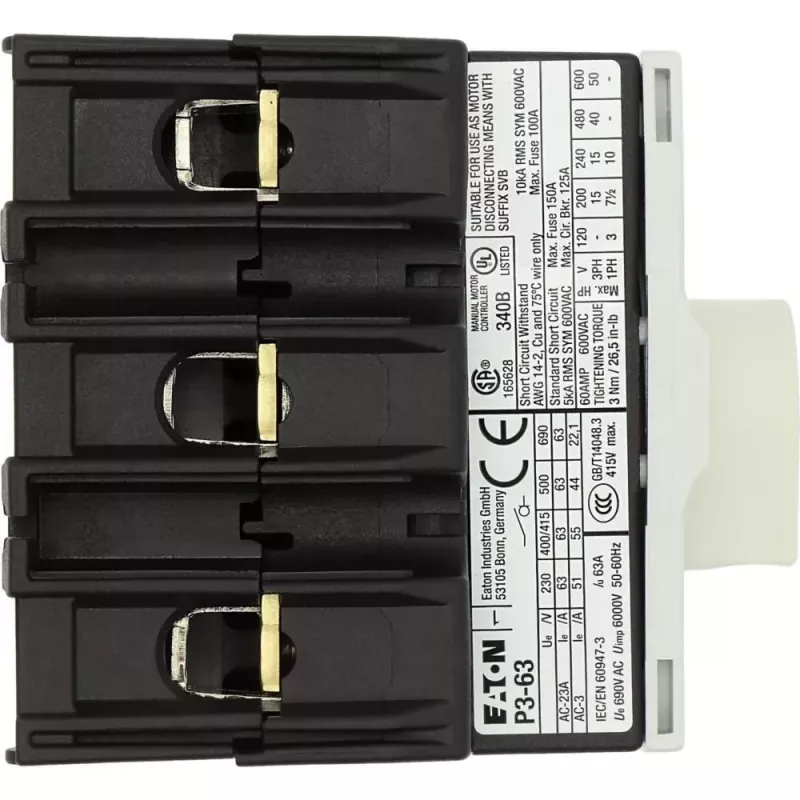

Eaton P3-63/M4/SVB pagrindinis jungiklis, 3 polių, 63A, 690V AC, skirtas montuoti ant paviršiaus, 172784

Raudona rankena ir geltona priekinė plokštė – tai pirmas dalykas, kurį pastebėsite šiame Eaton P3-63/M4/SVB pagrindiniame jungiklyje. Toks ryškus žymėjimas nėra atsitiktinis: jis skirtas tam, kad avarinės situacijos metu ar atliekant techninę priežiūrą jungiklį būtų galima akimirksniu rasti ir aiškiai matyti jo padėtį.

Kam skirtas

Šis 3 polių pagrindinis jungiklis sukurtas elektros skydų montuotojams ir techninės priežiūros inžinieriams, kuriems reikia patikimo, užrakinamo įrenginio, galinčio atjungti maitinimą nuo mašinų ar skirstymo sistemų. Jis puikiai tinka pramoniniams valdymo skydams, vėdinimo ir kondicionavimo įrangai bei mechanizmams, veikiantiems iki 690 V AC įtampoje.

Pagrindiniai privalumai

• 3 polių pagrindinis jungiklis, kurio vardinė darbinė srovė yra 63 A (AC-21A, 400 V) – pakankama daugeliui pramoninių apkrovų.
• Vardinė darbinė įtampa siekia 690 V AC, o impulsinė atsparumo įtampa – 6 kV, todėl jungiklis atlaiko net trumpalaikius viršįtampius.
• Užrakinamas 0 padėtyje net trimis spynomis – tai užtikrina saugą atliekant techninę priežiūrą, kai įranga turi būti visiškai atjungta.
• Priekinė apsauga IP65, gnybtai – IP20. Jungiklis atsparus dulkėms ir vandens purslams, todėl tinka ir nepalankiose aplinkose.
• Montuojamas ant paviršiaus, jungiamas varžtiniais gnybtais – paprasta ir greita instaliacija.

Specifikacijos

• Perjungimo funkcija: pagrindinis jungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 63 A (AC-21A, 400 V)
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpalaikė atsparumo srovė (Icw): 1,2 kA (1 s)
• Vardinė galia esant AC-23A, 400 V: 30 kW
• Vardinė galia esant AC-3, 400 V: 22 kW
• Montavimo tipas: montuojamas ant paviršiaus
• Apsaugos laipsnis: IP65 (priekinė dalis), IP20 (gnybtai)
• Pagalbinių kontaktų skaičius: 0 NO, 0 NC
• Perjungimo kampas: 90°
• Padėčių skaičius: 2 (ON/OFF)
• Užrakinimas: užrakinamas 0 padėtyje (iki 3 spynų)
• Jungties tipas: varžtiniai gnybtai
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Standartai: IEC/EN 60947, VDE 0660
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C

Kaip naudoti

Jungiklis montuojamas ant paviršiaus, pavyzdžiui, ant skydo durelių ar korpuso. Prijungus maitinimo laidus prie varžtinių gnybtų, jis veikia kaip pagrindinis maitinimo atjungimo taškas. Norėdami užrakinti, pasukite rankeną į 0 padėtį ir užfiksuokite ją spyna (galima naudoti iki 3 spynų).

Patarimas: prieš atlikdami bet kokius techninės priežiūros darbus, visada įsitikinkite, kad jungiklis yra 0 padėtyje ir užrakintas. Tai apsaugos jus ir kitus nuo netikėto maitinimo įjungimo.
