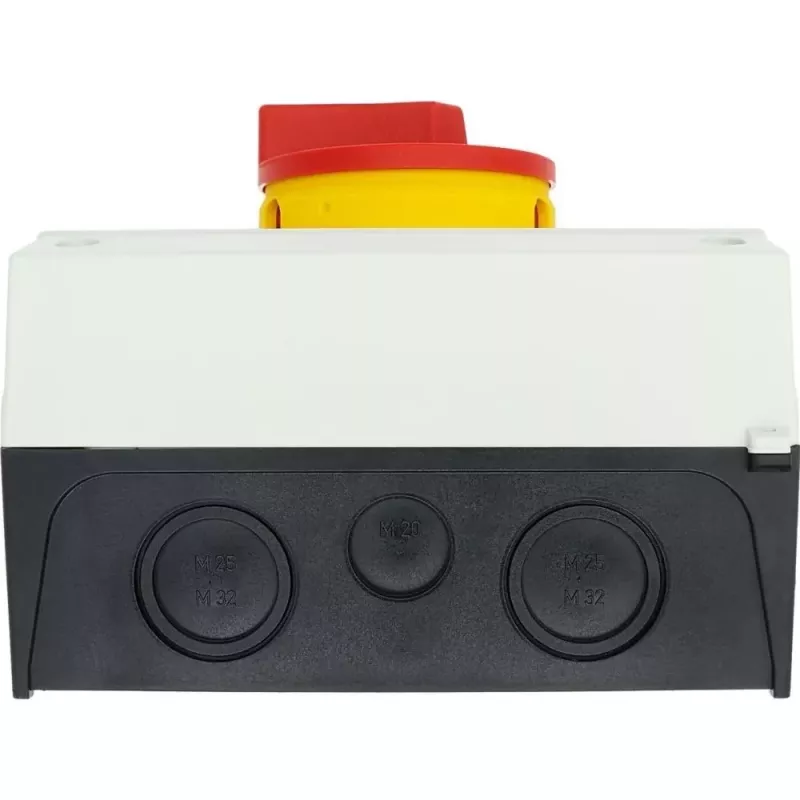

Eaton P3-63/I4/SVB/HI11 3 polių pagrindinis jungiklis-atjungiklis, 63 A, 690 V AC, raudona/geltona sukama rankena, IP65 207348

Skydų montuotojams, elektrikams ir techninės priežiūros komandoms, kurioms tenka atjungti maitinimą pramoninėse mašinose, HVAC sistemose ar valdymo spintose, svarbu turėti patikimą ir aiškiai matomą izoliavimo sprendimą. Eaton P3-63/I4/SVB/HI11 – tai 3 polių pagrindinis jungiklis-atjungiklis, skirtas paviršiniam montavimui, atsparus dulkėms ir vandens srovėms (IP65).

Kam skirtas

Šis įrenginys sukurtas elektros montuotojams, skydų gamintojams ir įmonių techninės priežiūros specialistams, kuriems reikia patikimo 63 A, 690 V AC atjungiklio su galimybe užrakinti. Jis puikiai tinka ten, kur būtina užtikrinti matomą įjungimo/išjungimo būseną ir apsaugoti nuo netyčinio pakartotinio įjungimo.

Pagrindinės savybės

• 3 polių perjungimas, vardinė darbinė srovė 63 A
• Vardinė darbinė įtampa iki 690 V AC
• Raudona/geltona sukama rankena (HI11 tipas) su užrakinimo galimybe
• Paviršinio montavimo korpusas su IP65 apsauga
• 2 perjungimo padėtys, 90° perjungimo kampas
• Sraigtiniai gnybtai patikimam prijungimui
• Vardinė impulsinė atsparumo įtampa 6 kV
• Trumpojo jungimo pertraukimo galia 1,5 kA
• Darbinė temperatūra nuo -25 °C iki +50 °C

Specifikacijos

• Gaminio tipas: Pagrindinis jungiklis / atjungiklis
• Serija: P3
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 63 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo pertraukimo galia (Icw): 1,5 kA
• Perjungimo funkcija: ON/OFF (pagrindinis jungiklis, avarinis sustabdymas)
• Montavimo tipas: Paviršinis (uždarame korpuse)
• Korpuso apsaugos klasė: IP65
• Rankenos spalva: Raudona/geltona
• Rankenos tipas: Užrakinama sukama rankena (HI11)
• Perjungimo padėčių skaičius: 2
• Perjungimo kampas: 90°
• Gnybtų tipas: Sraigtiniai gnybtai
• Standartai: IEC/EN 60947
• Darbinė temperatūra: -25 iki +50 °C
• Vardinė galia (AC-23A, 400 V): 30 kW

Kaip naudoti

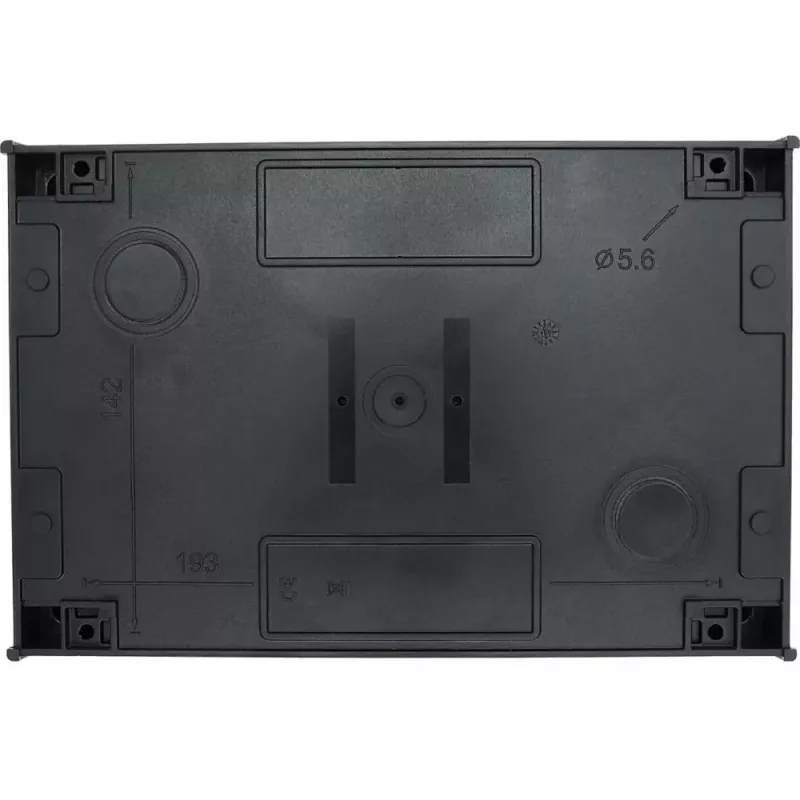

Montuokite ant lygaus paviršiaus, užtikrindami, kad kabelių įvadai išlaikytų IP65 sandarumą. Prieš atlikdami techninę priežiūrą, pasukite rankeną į išjungimo padėtį ir užrakinkite ją spynute, kad apsaugotumėte nuo netyčinio įjungimo.

Patarimas: naudokite raudoną/geltoną rankeną su pakabinama spyna kaip dalį lockout/tagout procedūros – taip užtikrinsite, kad mašina nebus įjungta, kol joje dirbama.
