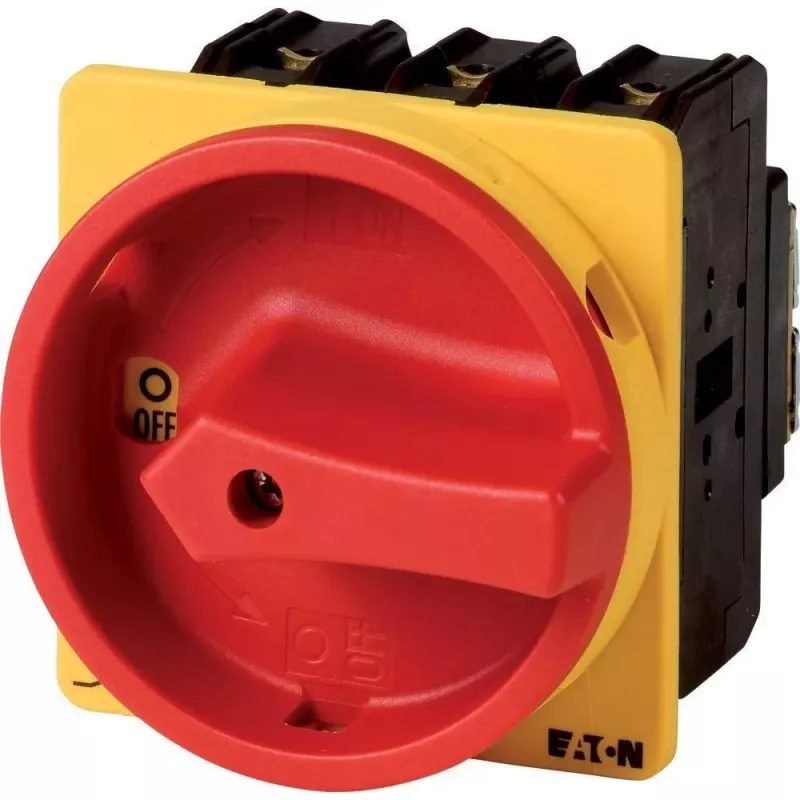

Eaton P3-63/EA/SVB/N pagrindinis jungiklis 3 polių 63A raudonas/geltonas 010398

Raudona rankena ir geltona priekinė plokštė — tai ne tik ryškus akcentas, bet ir aiškus signalas: priešais jus patikimas „Eaton“ pagrindinis jungiklis, sukurtas kasdieniam darbui su elektros įranga. Modelis P3-63/EA/SVB/N skirtas tiems, kurie vertina saugumą ir ilgaamžiškumą.

Kam skirtas

Šis jungiklis puikiai tinka elektrikams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo, užrakinamo pagrindinio jungiklio mašinoms, valdymo pultams ar paskirstymo skydams. IP65 apsauga priekyje leidžia naudoti net dulkėtose ar drėgnose patalpose.

Pagrindinės savybės

• 3 polių pagrindinis jungiklis, vardinė darbinė srovė 63 A (AC-21A ir AC-23A, 400 V)
• Aukšta izoliacijos įtampa 690 V ir impulsinė atsparumo įtampa 6 kV
• Raudona rankena ir geltona priekinė plokštė užtikrina aiškų matomumą
• Užrakinamas 0 (OFF) padėtyje iki trimis spynomis — saugus techninis aptarnavimas
• Viršutinis montavimas izoliuotame plastikiniame korpuse
• IP65 apsauga priekyje, IP20 gnybtuose
• 90° perjungimo kampas ir dvi padėtys (ON/OFF)

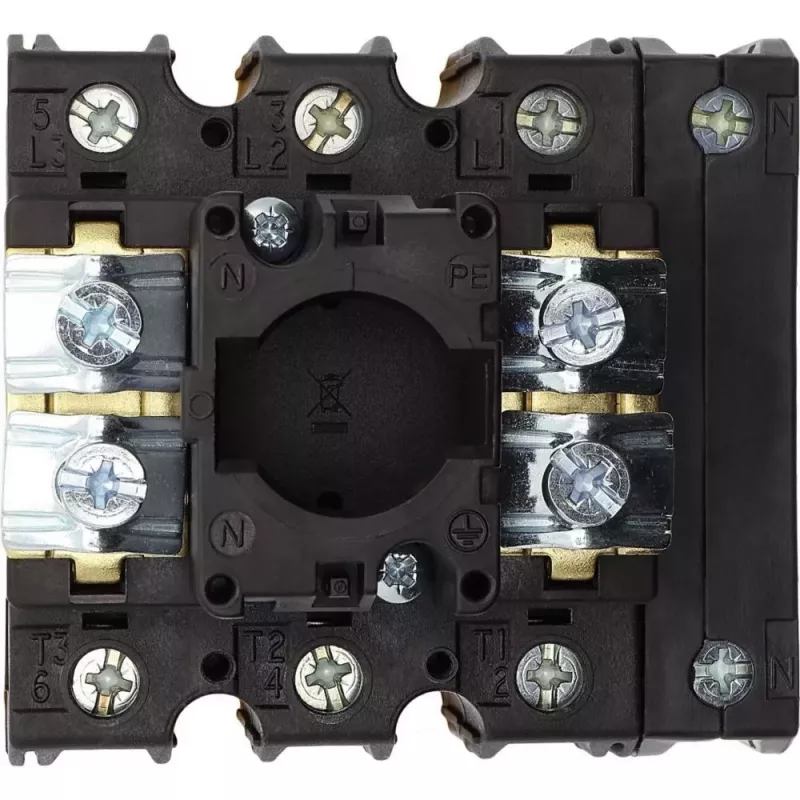

• Maksimali gnybtų talpa 50 mm²
• Vardinė trumpalaikė atsparumo srovė 1,2 kA (1 s)
• Darbinė temperatūra nuo -25°C iki +50°C

Specifikacijos

• Funkcija: pagrindinis jungiklis / atjungimo jungiklis / techninės priežiūros jungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie) AC-21A, 400 V: 63 A
• Vardinė darbinė srovė (Ie) AC-23A, 400 V: 63 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: viršutinis
• Apsaugos laipsnis: IP65 (priekis), IP20 (gnybtai)
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Užrakinamumas: taip, užrakinamas 0 padėtyje iki 3 spynų
• Perjungimo kampas: 90°
• Gnybtų talpa (maks.): 50 mm²
• Vardinė trumpalaikė atsparumo srovė (Icw): 1,2 kA (1 s)
• Standartai: IEC/EN 60947-3
• Korpuso medžiaga: izoliuotas plastikas
• Perjungimo padėčių skaičius: 2 (ON/OFF)
• Darbinė temperatūra: nuo -25°C iki +50°C

Kaip naudoti

Montuokite jungiklį ant lygaus paviršiaus, tvirtai priveržkite gnybtus, kad išvengtumėte perkaitimo. Prieš techninę priežiūrą būtinai užrakinkite 0 padėtyje — tai užtikrins saugumą pagal lockout/tagout procedūras.

Patarimas: naudokite iki trijų spynų, kad skirtingi specialistai galėtų užtikrinti savo saugumą. Reguliariai tikrinkite jungiklio veikimą ir kontaktų būklę.
