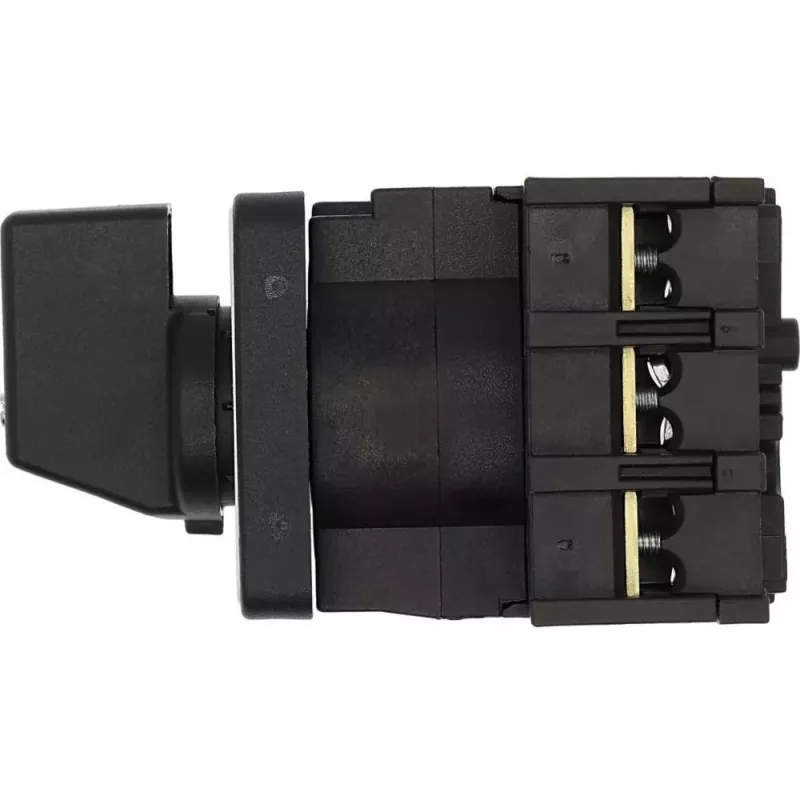

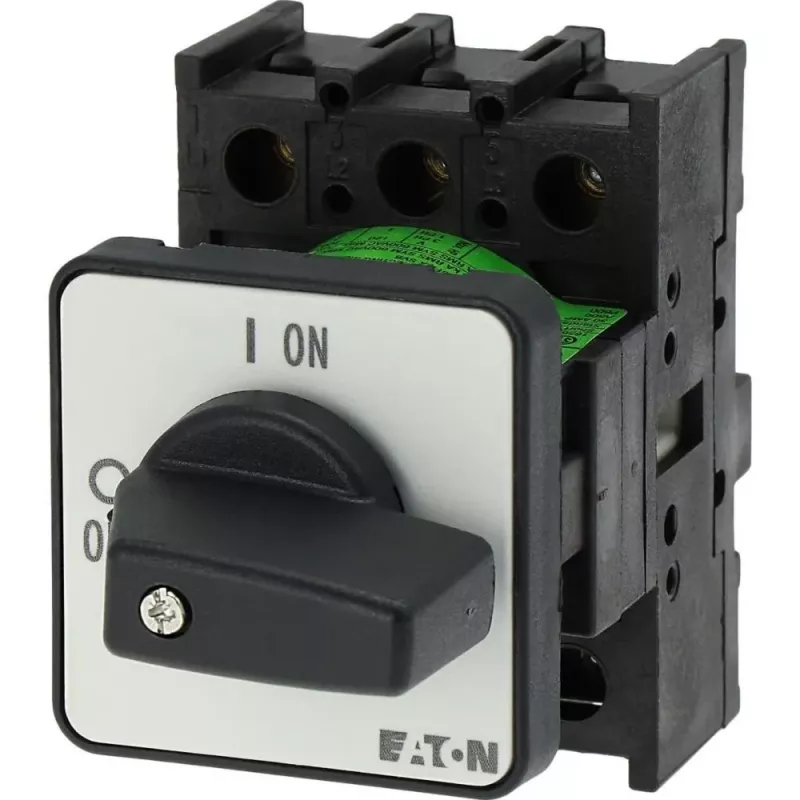

Eaton P1-32/E 3 polių pagrindinis jungiklis / apkrovos atjungiklis, 32 A, 690 V AC, IP65 priekis, sukamasis rankenėlė juoda/balta 079065

Eaton P1-32/E – tai 3 polių pagrindinis jungiklis / apkrovos atjungiklis, skirtas patikimam elektros energijos paskirstymui ir saugiam atjungimui pramoninėse bei komercinėse sistemose. Šis modelis pasižymi didele pertraukimo galia ir ilgu tarnavimo laiku, todėl puikiai tinka naudoti reikliose aplinkose.

Kodėl verta rinktis

• Didelė pertraukimo galia: 50 kA sąlyginė trumpojo jungimo srovė užtikrina patikimą apsaugą.
• Ilgas tarnavimo laikas: 500 000 mechaninių ir 100 000 elektrinių perjungimų.
• Atsparumas aplinkai: priekinė dalis atitinka IP65 – atspari dulkėms ir vandens srovėms.
• Platus temperatūrų diapazonas: nuo -25 °C iki +50 °C.
• Paprastas pajungimas: gnybtai priima iki 1 x 10 mm² arba 2 x 6 mm² laidininkus.

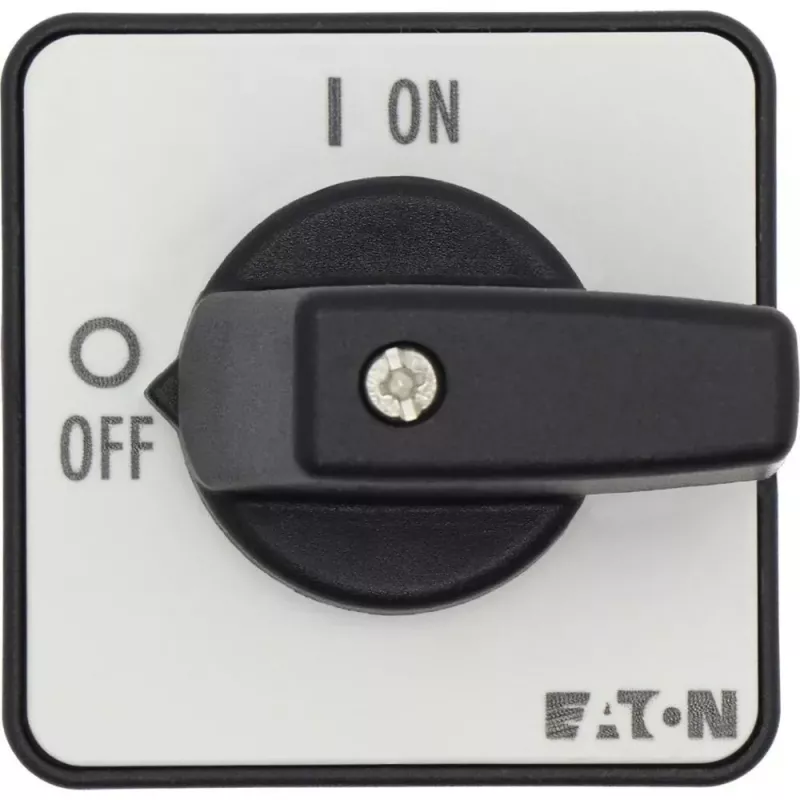

• Aiškus perjungimo rodymas: juoda/balta sukimosi rankenėlė leidžia lengvai nustatyti įjungta/išjungta būseną.

Techninė informacija

• Jungiklio tipas: pagrindinis jungiklis / apkrovos atjungiklis
• Polių skaičius: 3
• Nominali nepertraukiamoji srovė (Iu): 32 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali trumpalaikė atsparumo srovė (Icw): 0,64 kA (1 s)
• Nominali sąlyginė trumpojo jungimo srovė (Iq): 50 kA
• Nominali galia (AC-23A, 400 V): 15 kW
• Perjungimo funkcija: ON/OFF
• Montavimo tipas: priekinis / skydinis montavimas
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Standartai: IEC/EN 60947-3
• Gnybtų talpa (vientisas): 1 x 10 mm² / 2 x 6 mm²
• Darbinė temperatūra: -25 iki +50 °C
• Elektrinis tarnavimo laikas: 100 000 perjungimų
• Mechaninis tarnavimo laikas: 500 000 perjungimų

Kam tinka

Šis jungiklis rekomenduojamas elektrikams, pramonės įmonėms ir visiems, kuriems reikia patikimo pagrindinio jungiklio ar apkrovos atjungiklio. Jis puikiai tinka valdymo skydams, mašinų įrangai ir kitoms sistemoms, kur būtinas saugus energijos atjungimas.

Kaip naudoti

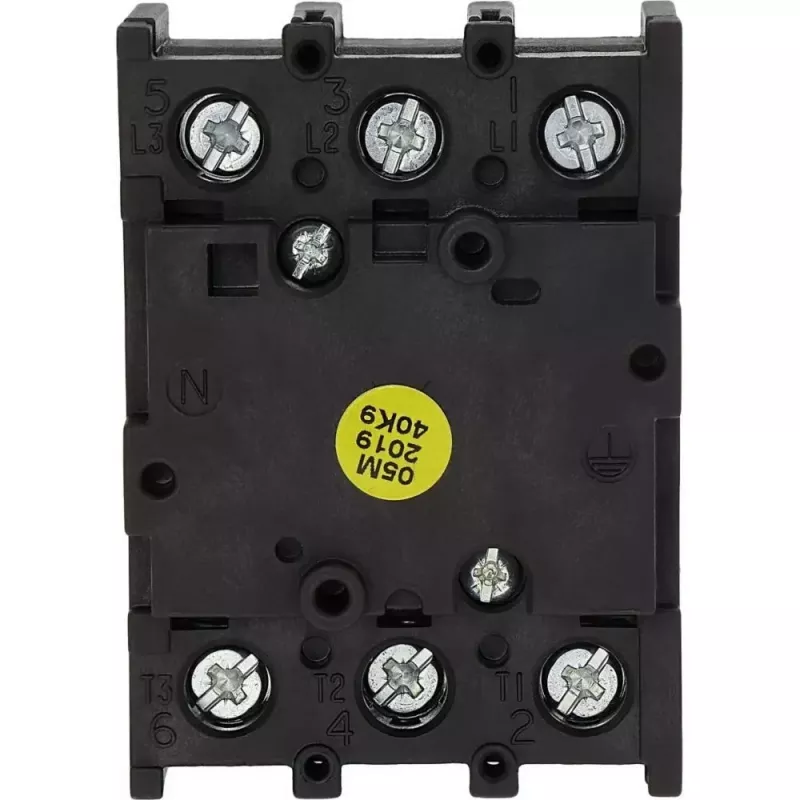

Jungiklis montuojamas priekinėje skydo pusėje. Prijunkite fazinius laidininkus prie atitinkamų gnybtų (1, 3, 5) ir apkrovą prie (2, 4, 6). Užtikrinkite, kad laidininkų skerspjūvis atitiktų gnybtų talpą. Sukamoji rankenėlė leidžia lengvai perjungti tarp ON ir OFF padėčių.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas. Reguliariai tikrinkite jungiklio būklę ir, esant reikalui, valykite priekinį paviršių, kad išlaikytumėte IP65 apsaugos lygį. Dėl didelės pertraukimo galios šis modelis ypač tinka vietose, kur galimi trumpieji jungimai.
