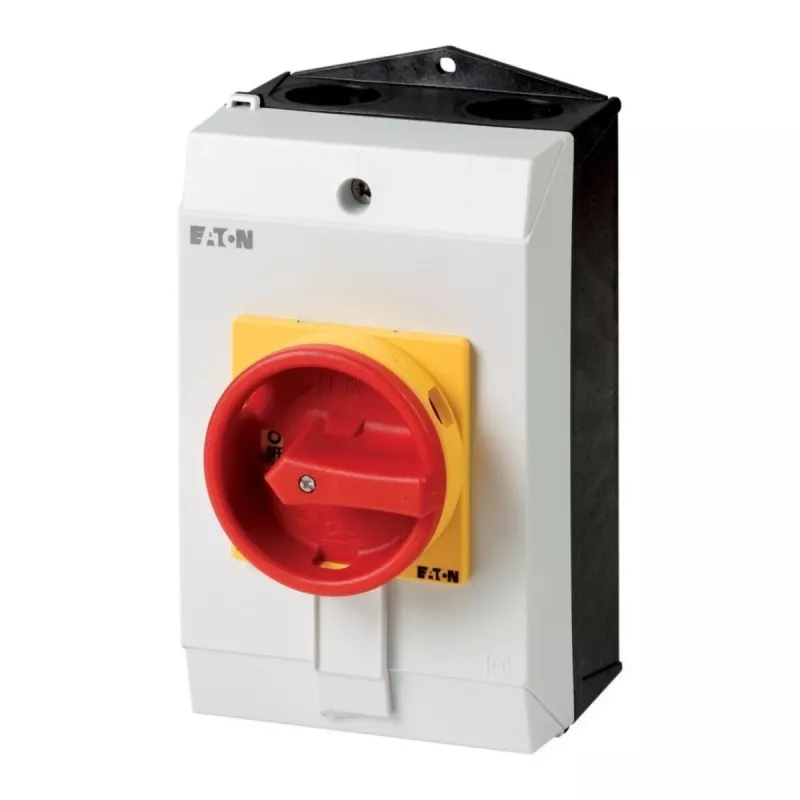

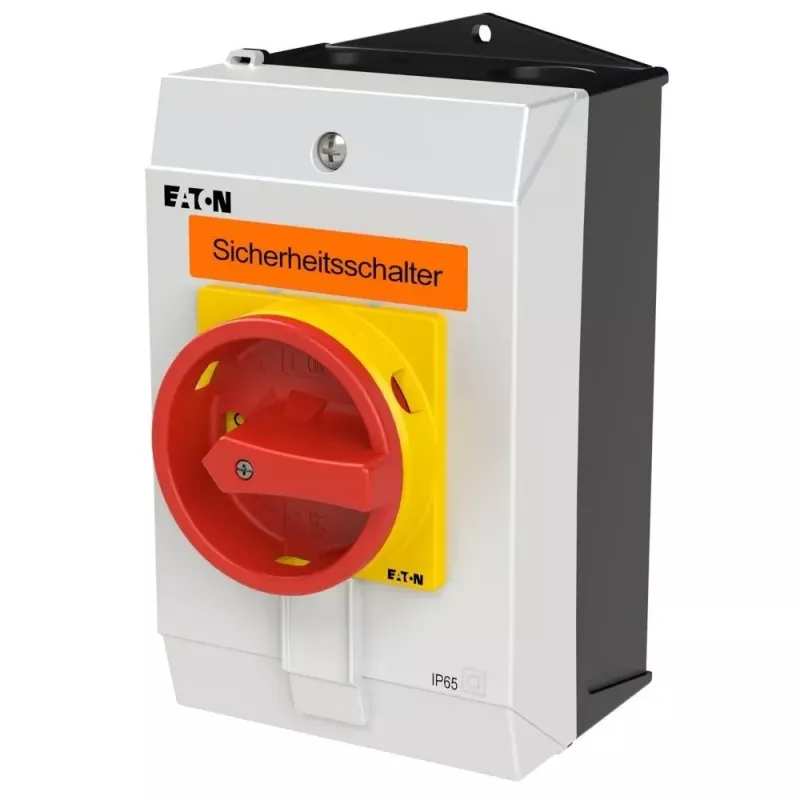

Eaton P1-25/I2-SI/N apsauginis jungiklis, 3 polių + N, 25 A, priekinio montavimo, IP65 207312

25 A vardinė darbinė srovė, 3 poliai + N ir IP65 apsauga priekyje – štai ką gaunate su Eaton P1-25/I2-SI/N. Šis priekinio montavimo apsauginis jungiklis su raudona/geltona rankena yra patikimas pagrindinis išjungiklis valdymo spintose ir mašinų korpusuose.

Kodėl verta rinktis

Jungiklis suprojektuotas taip, kad atlaikytų sunkius industrinius režimus. IP65 apsaugos klasė priekinėje dalyje apsaugo nuo dulkių ir vandens purškimo, o galimybė užrakinti OFF padėtyje užtikrina saugų techninį aptarnavimą. 690 V AC izoliacijos įtampa ir 6 kV impulsų atsparumas leidžia naudoti įvairiose sistemose.

Kam tinka

• Pramoniniams elektrikams ir skydų montuotojams
• Mašinų valdymo pultams kaip pagrindinis išjungiklis
• Konvejerių, pakavimo įrangos, HVAC ir siurblių sistemų saugiam atjungimui
• Lockout/tagout procedūroms gamyklose

Pagrindinės specifikacijos

• Jungiklio tipas: pagrindinis / apsauginis jungiklis
• Vardinė darbinė srovė: 25 A
• Polių skaičius: 3 poliai + N (4 poliai)
• Perjungimo padėtys: 2 (ON/OFF)
• Rankenos spalva: raudona/geltona
• Montavimas: priekinis
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Vardinė izoliacijos įtampa: 690 V
• Vardinė darbinė įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Vardinė galia AC-23A prie 400 V: 11 kW
• Vardinė galia AC-23A prie 690 V: 15 kW
• Vardinė galia AC-3 prie 400 V: 7,5 kW
• Vardinė sąlyginė trumpojo jungimo srovė: 50 kA
• Vardinė trumpalaikė atsparumo srovė: 0,5 kA (1 s)
• Gnybtų tipas: varžtiniai
• Perjungimo kampas: 90°
• Užrakinamas OFF padėtyje pakabinama spyna (spyna nepridedama)

Naudojimas

Jungiklis montuojamas priekinėje skydo pusėje. Varžtiniai gnybtai užtikrina patikimą laidų prijungimą. Norėdami užrakinti OFF padėtyje, įstatykite pakabinamą spyną (nepridedama).

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas. Naudokite tinkamo skerspjūvio kabelius ir tvirtai priveržkite gnybtus. Reguliariai tikrinkite, ar rankena lengvai persijungia ir ar kontaktai neapdegę.
