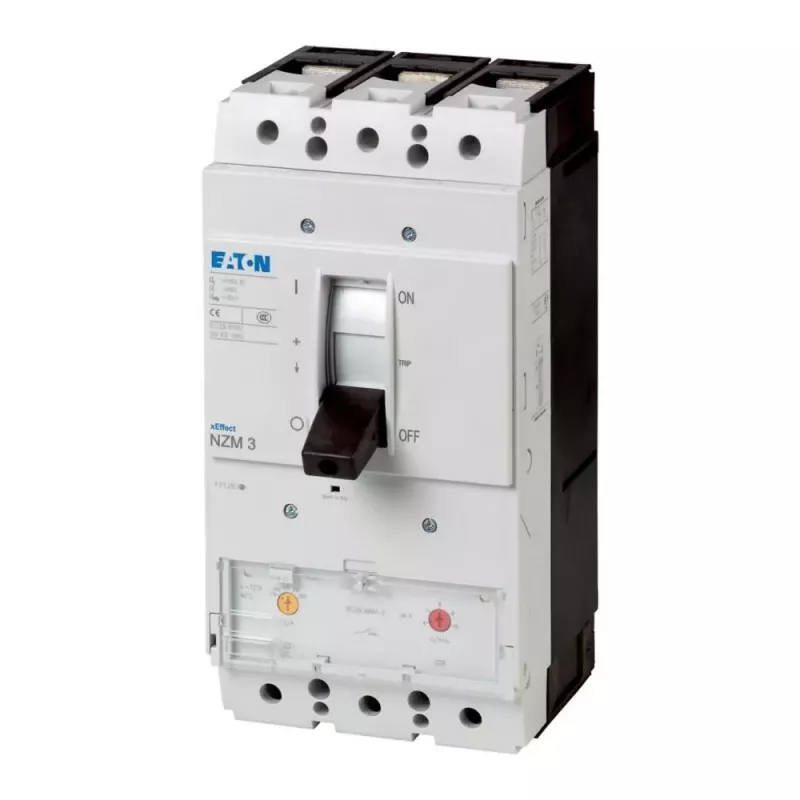

EATON NZMH3-A320 3 polių 320A elektroninis grandinės pertraukiklis

Jei esate atsakingas už pramoninės elektros paskirstymo sistemų patikimumą, EATON NZMH3-A320 yra būtent tai, ko reikia. Šis 3 polių grandinės pertraukiklis, skirtas 320 A srovei, užtikrina nepriekaištingą apsaugą net ir sudėtingiausiomis sąlygomis, o jo elektroninė išlaisvinimo sistema leidžia tiksliai reguliuoti apsaugos parametrus.

Kodėl verta rinktis šį modelį?

NZMH3-A320 pasižymi aukšta trumpojo jungimo geba – 50 kA esant 400/415 V kintamajai įtampai, todėl puikiai tinka ten, kur reikia itin patikimos apsaugos. Elektroninis išlaisvinimas suteikia galimybę lanksčiai nustatyti perkrovos ir trumpojo jungimo apsaugą, prisitaikant prie konkrečių apkrovų. Tvirtas fiksuoto montavimo korpusas su varžtinėmis gnybtų jungtimis užtikrina ilgaamžiškumą ir stabilų veikimą.

Pagrindiniai privalumai

• Didelė trumpojo jungimo geba: 50 kA esant 400/415 V, 30 kA esant 690 V.
• Reguliuojama perkrovos apsauga (Ir) nuo 128 A iki 320 A (0,4–1×In).
• Trumpojo jungimo delsa (Isd) reguliuojama nuo 2 iki 10×Ir.
• Momentinė trumpojo jungimo apsauga (Ii) reguliuojama nuo 2 iki 10×In.
• Visa eksploatacinė trumpojo jungimo geba (Ics = 100% Icu) – galima pakartotinai atjungti trumpojo jungimo atvejus.
• Atsparus įtampos impulsams iki 8 kV.

Techninės detalės

• Serija: NZMH3
• Polių skaičius: 3
• Vardinė srovė (In): 320 A
• Išlaisvinimo tipas: elektroninis
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė atsparumo įtampos impulsui vertė (Uimp): 8 kV
• Vardinė trumpojo jungimo geba (Icu) esant 400/415 V AC: 50 kA
• Vardinė trumpojo jungimo geba (Icu) esant 690 V AC: 30 kA
• Vardinė trumpojo jungimo eksploatacinė geba (Ics): 100% Icu
• Perkrovos apsaugos reguliavimo diapazonas (Ir): 128–320 A (0,4–1×In)
• Trumpojo jungimo delsos apsaugos reguliavimo diapazonas (Isd): 2–10×Ir
• Momentinės trumpojo jungimo apsaugos reguliavimo diapazonas (Ii): 2–10×In
• Montavimo tipas: fiksuotas
• Jungčių tipas: varžtinės gnybtų jungtys
• Atitiktis standartams: IEC/EN 60947-2
• Apsaugos funkcijos: perkrova, trumpasis jungimas

Kaip naudoti?

Pertraukiklis montuojamas į skirstomąjį skydą, o jo parametrai nustatomi pagal saugomos grandinės poreikius. Reguliuokite perkrovos apsaugą (Ir), trumpojo jungimo delsą (Isd) ir momentinę apsaugą (Ii) taip, kad atitiktų jūsų įrenginių charakteristikas. Prieš atlikdami bet kokius nustatymus, įsitikinkite, kad įranga yra atjungta nuo įtampos.

Mūsų verdiktas

EATON NZMH3-A320 – puikus pasirinkimas pramoninėms reikmėms, kurioms reikia didelės trumpojo jungimo gebos ir tikslios elektroninės apsaugos. Reguliuojami nustatymai ir tvirta konstrukcija užtikrina patikimą veikimą net ir sudėtingiausiomis sąlygomis.
