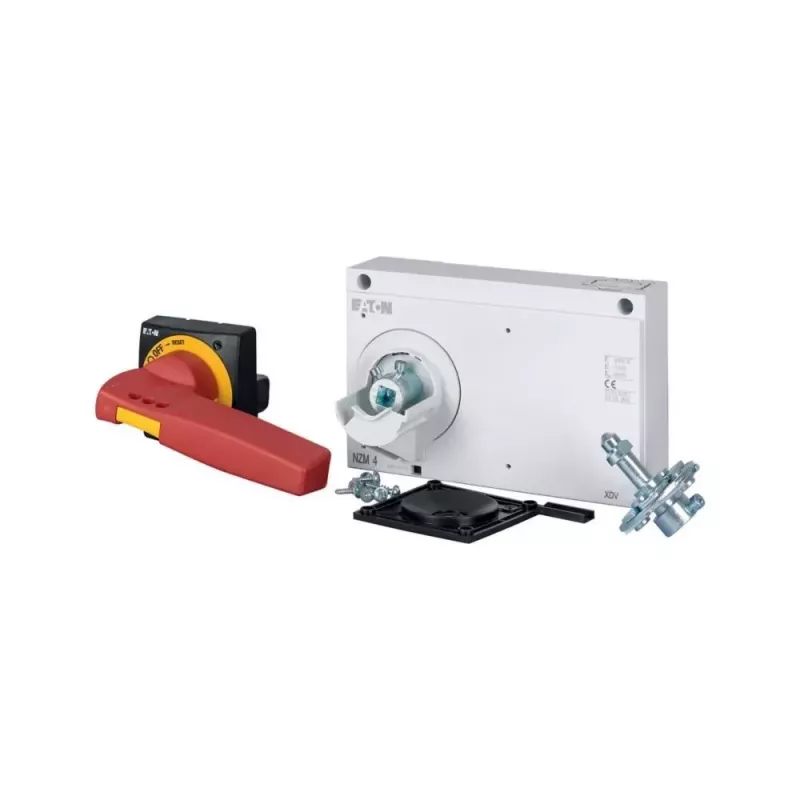

Eaton NZM4-X durų movos sukimosi rankena raudona/geltona avariniam sustabdymui (266618)

IP66 apsaugos klasė ir galimybė užrakinti OFF padėtyje iki trijų spynų – štai ką užtikrina ši Eaton avarinio sustabdymo rankena. Ji skirta tiems, kuriems svarbu, kad avarinis sustabdymas veiktų patikimai net ir sunkiausiomis sąlygomis.

Kam skirta

Skydų montuotojams ir techninės priežiūros inžinieriams, kurie montuoja Eaton NZM4 serijos automatinius jungiklius ar jungtuvus pramoniniuose valdymo skyduose, mašinose ar skirstomuosiuose įrenginiuose ir nori avarinio sustabdymo funkciją išvesti į durų išorę.

Pagrindinės savybės

• Suderinama su Eaton NZM4 serijos automatiniais jungikliais ir jungtuvais.
• Durų movos konstrukcija perduoda sukimosi judesį nuo išorinės rankenos prie vidinio jungiklio.
• Raudona ir geltona spalvos – tarptautinis avarinio sustabdymo žymėjimas.
• Galima užrakinti OFF padėtyje iki trijų spynų (lanko skersmuo 4–8 mm), taip užtikrinant saugaus išjungimo procedūras.
• Priekinė apsaugos klasė IP66 (NEMA 4X, 12); galinė – IP20.
• Priekinės plokštės matmenys 75 x 75 mm.
• Darbinė temperatūra nuo -25 iki +70 °C.

Specifikacijos

• Gaminio tipas: durų movos sukimosi rankena
• Funkcija: avarinis sustabdymas (Not-Aus)
• Spalva: raudona / geltona
• Medžiaga: izoliacinis plastikas
• Montavimo tipas: montuojama ant durų
• Jungiklio padėties indikacija: ON/OFF
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 8 kV
• Užteršimo laipsnis: 3
• Standartai: IEC/EN 60947, VDE 0660

Kaip naudoti

Norėdami sumontuoti, išpjaukite durų angą pagal 75 x 75 mm priekinę plokštę, pritvirtinkite rankeną prie durų išorės, o vidinę dalį sujunkite su NZM4 serijos jungikliu, turinčiu sukimosi pavarą. Patikrinkite, ar veleno ilgis atitinka jūsų spintos gylį. Užrakinimui OFF padėtyje naudokite iki trijų spynų su 4–8 mm lanku.

Patarimas: prieš montuodami įsitikinkite, kad jūsų NZM4 jungiklis turi sukimosi pavarą – tik tada ši rankena veiks tinkamai. Taip pat atkreipkite dėmesį į durų storį ir veleno ilgį, kad mechanizmas suktųsi sklandžiai.
