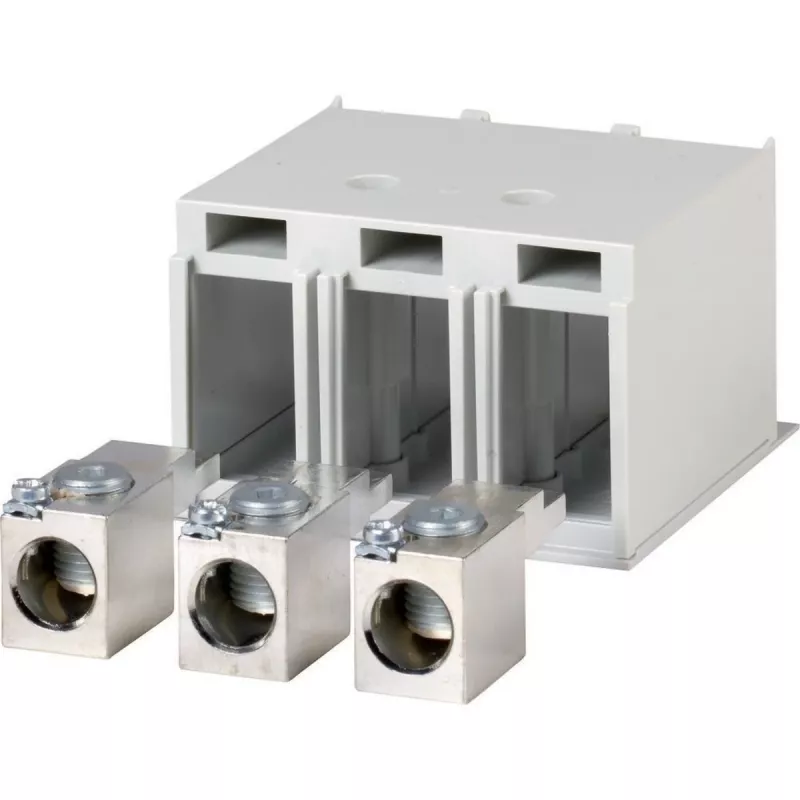

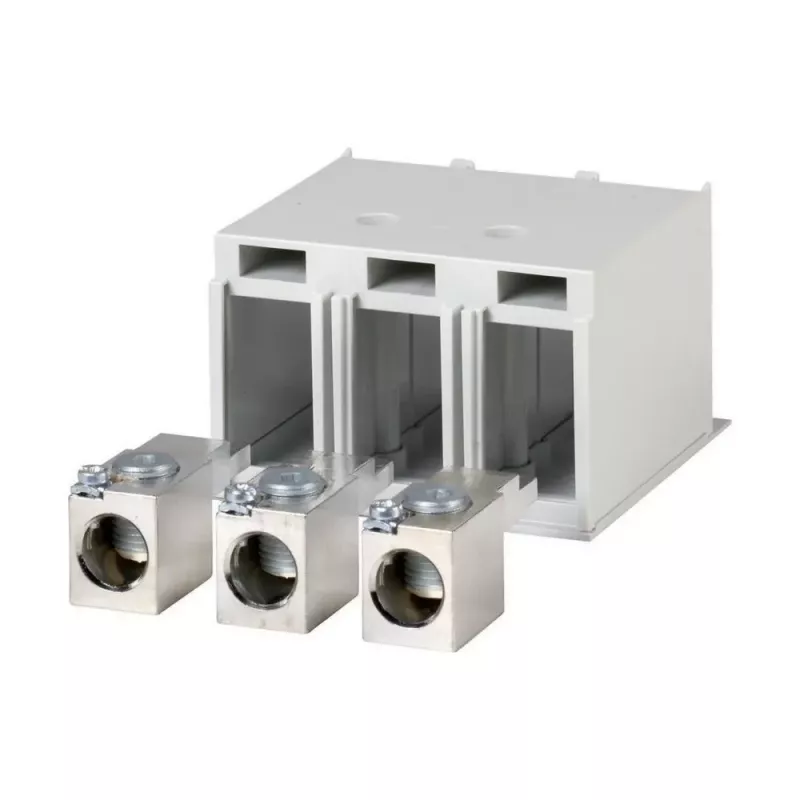

Eaton NZM2-XKA tunelinis gnybtas, 3 polių, vienai jungtuvo pusei, 271457

Montuotojams ir elektrikams, dirbantiems su Eaton NZM2 serijos automatiniais jungtuvais, šis 3 polių tunelinis gnybtas užtikrina patikimą ir tvirtą laidininkų prijungimą. Skirtas naudoti vienoje jungtuvo pusėje, jis leidžia prijungti laidus iki 120 mm² skerspjūvio.

Kodėl verta rinktis

• Didelė srovės galia: palaiko laidininkus iki 120 mm²
• Platus įtampos diapazonas: darbinė įtampa iki 690 V AC, izoliacijos įtampa 1000 V
• Tvirta konstrukcija: varinis/žalvarinis gnybtas su plastikiniu korpusu
• Paprastas montavimas: priekinis tvirtinimas, varžtinė jungtis

Techninė informacija

• Priedo tipas: tunelinis gnybtas
• Polių skaičius: 3
• Suderinamumas: Eaton NZM2, N(S)2 serijos automatiniai jungtuvai
• Laidininko skerspjūvis (vientisasis): 10–120 mm²
• Laidininko skerspjūvis (suvytasis): 10–120 mm²
• Laidininko skerspjūvis (lankstusis su įvore): 10–95 mm²
• Laidininko skerspjūvis (lankstusis be įvorės): 10–95 mm²
• Prijungimo būdas: varžtinė jungtis
• Nominali darbinė įtampa (Ue): iki 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 8000 V
• Nominali izoliacijos įtampa (Ui): 1000 V
• Medžiaga: varinis/žalvarinis gnybtas, plastikinis korpusas
• Standartai: IEC/EN 60947
• Montavimo padėtis: priekinis tvirtinimas
• Prijungimų skaičius vienam poliui: 1

Kaip naudoti

Nuimkite įtampą nuo grandinės. Pritvirtinkite gnybtą prie jungtuvo priekinės dalies, įstatykite nuvalytą laidininką į tunelio angą ir priveržkite varžtą reikiamu momentu. Užtikrinkite, kad laidininko skerspjūvis atitiktų gnybto specifikacijas.

Mūsų verdiktas

Patikimas tunelinis gnybtas didelės srovės jungtims su Eaton NZM2 jungtuvais – paprastas montavimas ir tvirtos elektrinės charakteristikos.
