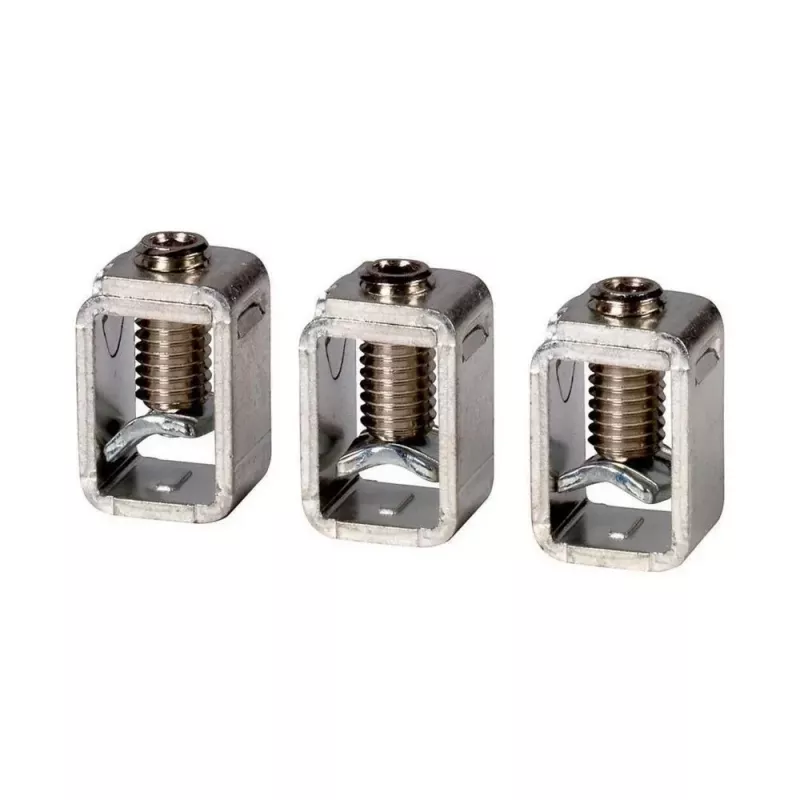

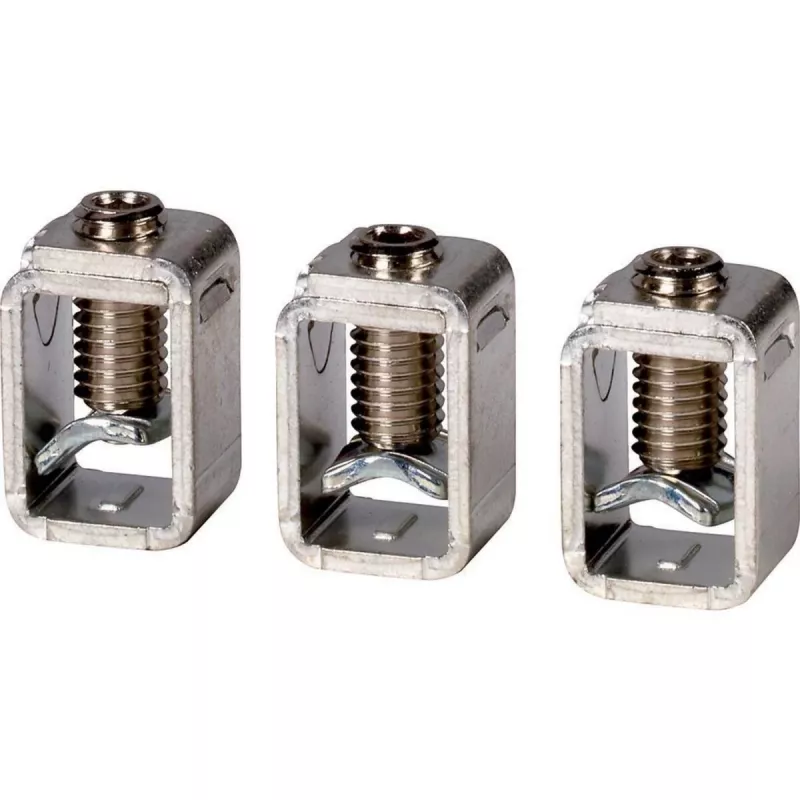

Eaton NZM2-250-XKC rėminis gnybtas, 3 polių, skirtas NZM2 iki 250A (262244)

Kai reikia patikimai prijungti stambaus skerspjūvio laidininkus prie Eaton NZM2 serijos automatinių jungiklių, šis rėminis gnybtas tampa idealiu sprendimu. Jis skirtas tiesioginiam priekiniam prijungimui prie trijų polių NZM2 korpuso automatinių jungiklių, kurių vardinė srovė siekia iki 250 A.

Kodėl verta rinktis

• Suderinamas su Eaton NZM2 automatiniais jungikliais iki 250 A
• Trijų polių rėminis gnybtas su varžtiniais gnybtais
• Palaiko tiek varinius, tiek aliumininius laidininkus
• Platus prijungimo diapazonas: 10–185 mm² (vienas varinis), 16–185 mm² (vienas aliumininis)
• Priekinis montavimas užtikrina patogų prieinamumą

Kasdienis naudojimas

Šis rėminis gnybtas supaprastina didelio skerspjūvio laidininkų prijungimą prie NZM2 jungiklių. Tvirtas dizainas ir aiškus gnybtų išdėstymas sumažina montavimo laiką ir padidina patikimumą pramoninėse skirstymo spintose.

Techninės specifikacijos

• Priedo tipas: rėminis gnybtas
• Polių skaičius: 3
• Maksimali srovė: 250 A
• Prijungimo būdas: varžtinis gnybtas
• Laidininko medžiaga: varis, aliuminis
• Prijungimo talpa (Cu, vienas): 10–185 mm²
• Prijungimo talpa (Cu, dvigubas): 2 x 10–95 mm²
• Prijungimo talpa (Al, vienas): 16–185 mm²
• Prijungimo talpa (Al, dvigubas): 2 x 16–95 mm²
• Montavimo padėtis: priekinė
• Gnybto tipas: dėžutės/rėmo gnybtas
• Suderinamas įrenginys: korpuso automatinis jungiklis (MCCB)
• Vardinė darbinė įtampa: iki 690 V AC

Kam tinka

Šis gnybtas skirtas elektrikams ir pramonės įmonių techniniam personalui, kurie montuoja ar prižiūri skirstymo spintas su Eaton NZM2 serijos automatiniais jungikliais. Jis pravers tiek naujose instaliacijose, tiek atliekant esamų sistemų modernizavimą.

Kaip naudoti

Rėminis gnybtas tvirtinamas prie NZM2 jungiklio priekinės dalies. Įkiškite nuvalytą laidininką į gnybtą ir priveržkite varžtą reikiamu momentu. Užtikrinkite, kad laidininko skerspjūvis atitiktų nurodytą diapazoną. Visada laikykitės vietinių elektros saugos taisyklių.

Pabaigai

Naudokite tik su Eaton NZM2 serijos automatiniais jungikliais pramoninio maitinimo paskirstymo sistemose. Prieš montuodami įsitikinkite, kad maitinimas išjungtas.
