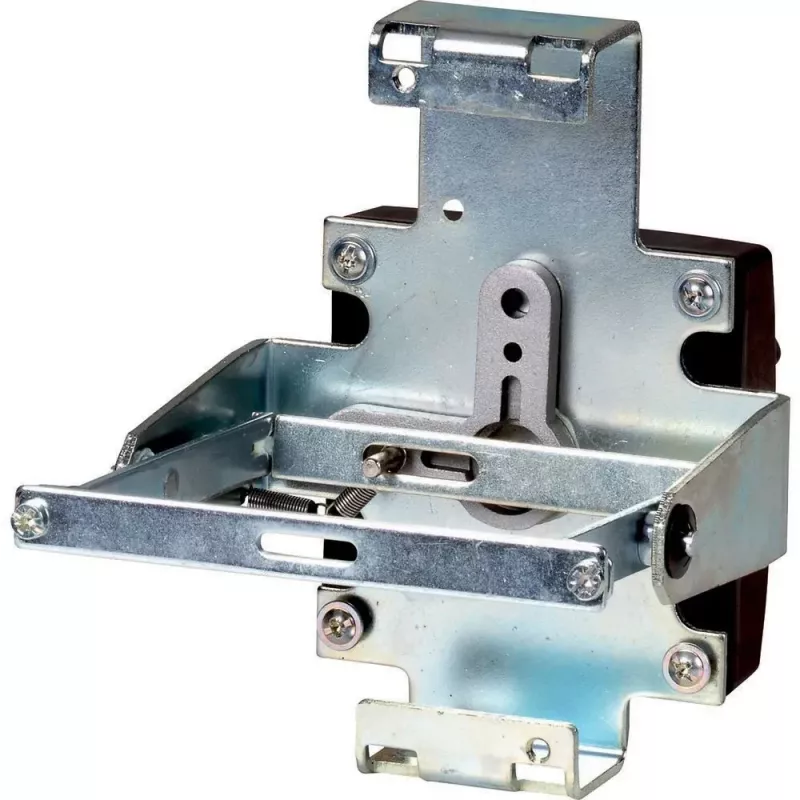

Eaton NZM1-XRAV galinio tvirtinimo sukimo mechanizmas NZM1 grandinės pertraukikliams 107245

Kai grandinės pertraukiklis sumontuotas skydo viduje, jo valdymas tampa sudėtingas – tenka atidarinėti dureles ar net kištis ranką prie įtampingu dalių. Eaton NZM1-XRAV galinio tvirtinimo sukimo mechanizmas leidžia valdyti NZM1 serijos grandinės pertraukiklius iš išorės, nepažeidžiant apsaugos. Tai patogu tiek kasdieninėje priežiūroje, tiek avarinėse situacijose, kai reikia greitai išjungti maitinimą.

Kam skirtas

Šis mechanizmas skirtas skydų surinkėjams, elektrikams ir techninės priežiūros specialistams, kuriems reikia valdyti Eaton NZM1 grandinės pertraukiklius iš skydo išorės. Jis ypač naudingas pramoniniuose valdymo skyduose, skirstomuosiuose skyduose ir mašinose, kur pertraukiklis sumontuotas viduje, bet turi būti valdomas iš išorės.

Pagrindinės savybės

• Galinio tvirtinimo padėtis – integruojamas į skydo dureles ar priekines plokštes.
• Sukimo tipo valdymas, suderinamas su atskirais sukimo rankenėlėmis (pvz., NZM-XTVR, NZM-XTVDV).
• Užrakinamas OFF padėtyje iki 3 spynų (spynos nepridedamos).
• Apsaugos laipsnis IP66 priekyje, kai naudojama su tinkama rankenėle ir skydo plokšte.
• Atitinka IEC/EN 60947 standartus.

Specifikacijos

• Gaminio tipas: Valdymo mechanizmas
• Tvirtinimo padėtis: Galinė
• Valdymo tipas: Sukimo
• Suderinamumas: Eaton NZM1 serijos grandinės pertraukikliai
• Užrakinimas: Taip, OFF padėtyje
• Spynų skaičius: Iki 3
• Apsaugos laipsnis (priekyje): IP66
• Atitiktis standartams: IEC/EN 60947
• Reikalingi priedai: Atskira sukimo rankenėlė (pvz., NZM-XTVR, NZM-XTVDV)
• Naudojimas: Pagrindinis jungiklis, avarinio išjungimo programos
• Gamintojo serija: NZM
• Konstrukcija: Skirta fiksuoto montavimo grandinės pertraukikliams
• Tinka: NZM1, N(S)1 grandinės pertraukikliams

Kaip naudoti

Mechanizmas montuojamas galinėje pertraukiklio pusėje, o jo velenas išvedamas per skydo dureles ar priekinę plokštę. Tada užmaunama suderinama sukimo rankenėlė (įsigyjama atskirai). Sukant rankenėlę, pertraukiklis įjungiamas arba išjungiamas. Norint užrakinti OFF padėtyje, galima naudoti iki trijų spynų, kurių lankelio skersmuo iki 8 mm. IP66 apsaugos laipsnis priekyje pasiekiamas tik tada, kai mechanizmas sumontuotas su tinkama rankenėle ir tinkamai užsandarintu skydo išpjovimu.

Patarimas: nepamirškite atskirai užsisakyti sukimo rankenėlės – ji nepridedama prie mechanizmo. Jei reikia apsaugoti nuo neteisėto įjungimo, naudokite iki 3 spynų su iki 8 mm lankeliu. Montuodami atkreipkite dėmesį į tinkamą tarpinę, kad būtų užtikrintas IP66 sandarumas.
