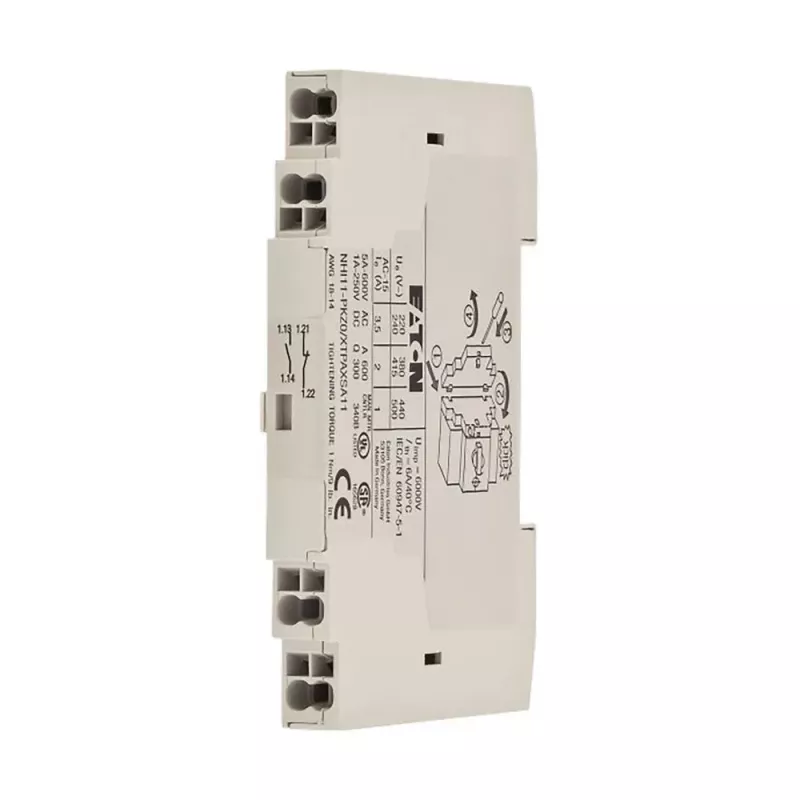

Eaton NHI11-PKZ0-PI pagalbinis kontaktas 1NO+1NC, skirtas PKZ0, 199328

Kai reikia stebėti variklio apsaugos grandinės būseną, šis pagalbinis kontaktas tampa jūsų signalizacijos centru. Eaton NHI11-PKZ0-PI tvirtinamas prie PKZ0 serijos automatinių jungiklių šono ir suteikia vieną normaliai atvirą (NO) bei vieną normaliai uždarą (NC) kontaktą – taip galite perduoti įjungimo/išjungimo informaciją į valdymo sistemą ar indikaciją.

Kodėl verta rinktis

Montavimas atliekamas tiesiai ant PKZ0 jungiklio šono be papildomų įrankių – sutaupysite laiko ir išvengsite laidų painiavos. Gnybtai su varžtais priima standžius, daugiasluoksnius ar lanksčius laidininkus su įvorėmis iki 2,5 mm², todėl kontaktas patikimai laikosi net vibracijos sąlygomis. Kompaktiška konstrukcija nepadidina jungiklio užimamo ploto, o funkcijų padaugėja.

Kam tinka

• PKZ0 variklių apsaugos jungiklių būsenos indikacijai
• Valdymo grandinių blokavimui variklių starteriuose
• Nuotoliniam jungiklio padėties signalizavimui

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 NO + 1 NC
• Nominali darbinė srovė: 2 A esant AC-15 230 V, 1 A esant AC-15 400 V, 1 A esant DC-13 24 V
• Nominali izoliacijos įtampa: 690 V (IEC/EN), 600 V (UL/CSA)
• Nominali impulsinė atsparumo įtampa: 6 kV
• Gnybtų talpa: 0,75–2,5 mm² standus/daugiasluoksnis arba lankstus su įvore
• Priveržimo momentas: 0,8–1,2 Nm
• Apsaugos laipsnis: IP20 gnybtams, IP40 priekinei daliai

Kaip naudoti

Pritvirtinkite NHI11-PKZ0-PI prie PKZ0 jungiklio kairės arba dešinės pusės. Prijunkite valdymo ar signalizacijos laidus prie atitinkamų NO ir NC gnybtų. Varžtus priveržkite 0,8–1,2 Nm momentu – taip užtikrinsite patikimą kontaktą ir atsparumą vibracijai.

Patarimas: prieš montuodami įsitikinkite, kad jungiklis išjungtas. Jei naudojate lanksčius laidus, būtinai užmaukite įvores – taip išvengsite gyslų išsisklaidymo ir blogo kontakto. Periodiškai patikrinkite varžtų priveržimą, ypač po pirmųjų eksploatacijos valandų.
