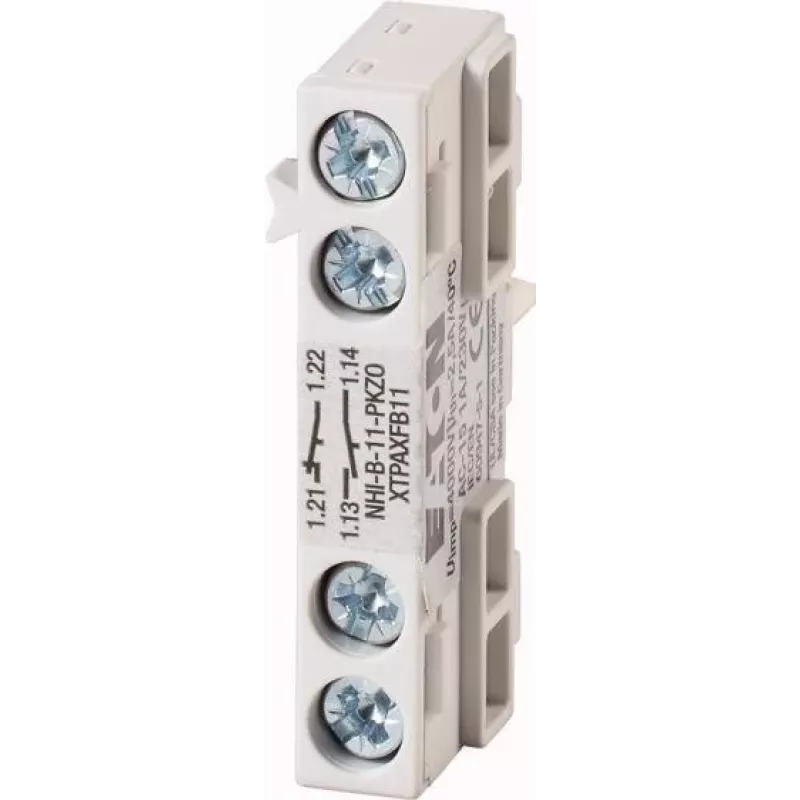

Eaton NHI-B-11-PKZ0 pagalbinis kontaktų blokas, 1NO+1NC, baltas, PKZ0 208277

Eaton NHI-B-11-PKZ0 – tai pagalbinis kontaktų blokas, skirtas montuoti ant PKZ0 serijos motorų apsaugos automatinių jungiklių priekio. Jis suteikia vieną normaliai atvirą (NO) ir vieną normaliai uždarą (NC) kontaktą, leidžiančius perduoti jungiklio būseną į valdymo sistemas arba blokuoti kitus įrenginius.

Kodėl verta rinktis

Šis kontaktų blokas sukurtas specialiai Eaton PKZ0 motorų apsaugos automatiniams jungikliams, todėl užtikrina patikimą mechaninį ir elektrinį sujungimą. Kompaktiška priekinio montavimo konstrukcija taupo vietą skydelyje, o varžtiniai gnybtai lengvai priima įvairių skerspjūvių laidus.

Techniniai duomenys

• Kontaktų konfigūracija: 1 NO + 1 NC
• Nominali darbinė srovė (AC-15): 6 A prie 230 V AC, 3 A prie 400 V AC
• Nominali darbinė srovė (DC-13): 1 A prie 220 V DC
• Nominali izoliacijos įtampa: 690 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Darbinė temperatūra: nuo -25 °C iki 55 °C
• Gnybtų tipas: varžtiniai
• Laido skerspjūvis: 0,75–2,5 mm² (vientisos arba daugiasluoksnės gyslos)
• Spalva: balta

Kam tinka

• PKZ0 jungiklio įjungimo/išjungimo būsenos signalizavimui į PLC ar indikacinę lemputę
• Motorų starterio blokavimui su kitomis valdymo grandinėmis
• Papildomų kontaktų pridėjimui prie esamų PKZ0 instaliacijų nekeičiant paties jungiklio

Kaip naudoti

Kontaktų blokas tvirtinamas prie PKZ0 jungiklio priekinės dalies. Prijunkite laidus prie varžtinių gnybtų pagal schemą: NO kontaktas užsidaro, kai jungiklis įjungiamas, NC – atsidaro. Blokas atlaiko iki 690 V izoliacijos įtampą, todėl tinka daugeliui pramoninių grandinių.

Patarimas: prieš montuodami įsitikinkite, kad jungiklis išjungtas ir grandinėje nėra įtampos. Naudokite tinkamo skerspjūvio laidus (0,75–2,5 mm²) ir tvirtai priveržkite gnybtus, kad išvengtumėte kibirkščiavimo. Esant žemai temperatūrai (iki -25 °C), blokas išlieka funkcionalus, tačiau rekomenduojama vengti staigių temperatūros pokyčių, galinčių sukelti kondensatą.
