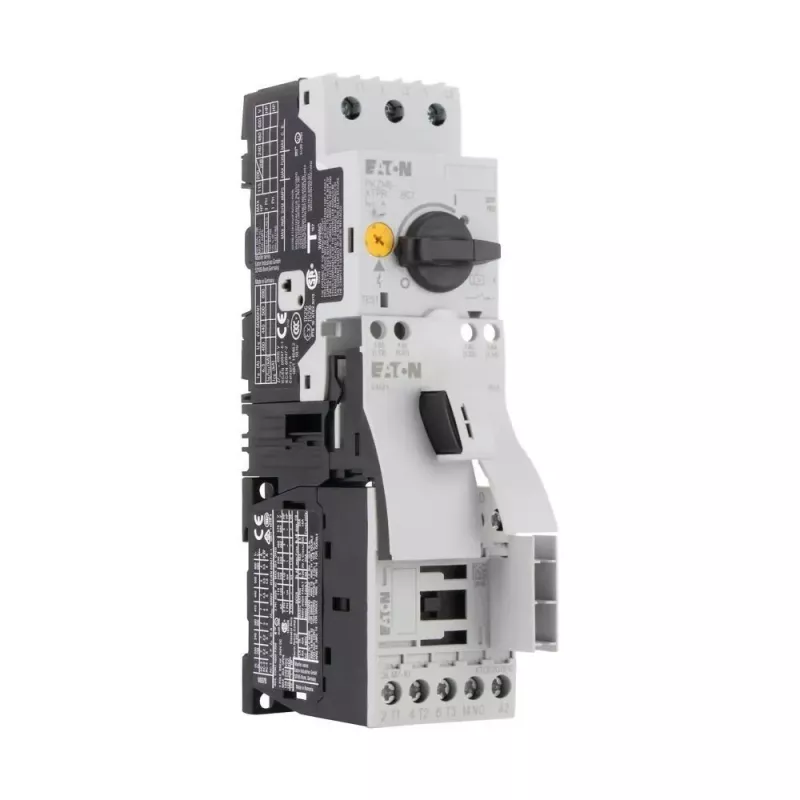

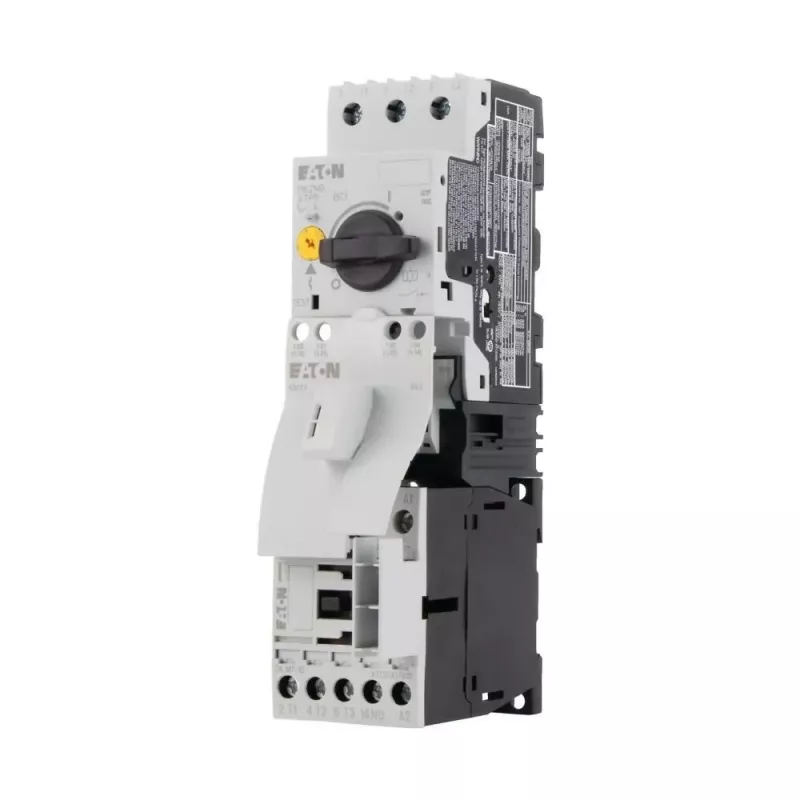

Eaton MSC-D-1,6-M7(24VDC) variklio starterio kombinacija, 1,0-1,6 A, 24 V DC, 0,55 kW 283159

Kai valdymo spintoje reikia sujungti variklio apsaugą ir paleidimą, dažnai tenka montuoti atskirą automatinį jungiklį ir kontaktorį. Eaton MSC-D-1,6-M7(24VDC) sujungia abu įrenginius viename kompaktiškame korpuse – tai taupo laiką, vietą ir laidų kiekį. Ši kombinacija skirta tiesioginiam trifazių variklių paleidimui iki 0,55 kW esant 400 V.

Kodėl verta rinktis šią kombinaciją

• Integruotas variklio apsaugos automatinis jungiklis ir kontaktorius – mažiau dalių, paprastesnis montavimas
• Terminis perkrovos atleidiklis su reguliuojamu diapazonu nuo 1,0 iki 1,6 A – tiksliai pritaikoma prie variklio vardinės srovės
• 24 V DC valdymo įtampa – lengvai suderinama su PLC išėjimais ir kitomis žemos įtampos valdymo grandinėmis
• 2 tipo koordinacija pagal IEC/EN 60947-4-1 – patikima apsauga nuo trumpojo jungimo ir perkrovos
• Kompaktiškas dizainas, tinkantis DIN bėgeliui arba tvirtinimui varžtais

Kaip tai veikia kasdienėje praktikoje

Ši variklio starterio kombinacija skirta tiesioginiam paleidimui (DOL). Integruota trumpojo jungimo ir perkrovos apsauga pašalina atskirų saugiklių poreikį, todėl spintos užima mažiau vietos, o pajungimas užtrunka trumpiau. Terminis atleidiklis nustatomas pagal variklio vardinę srovę – taip užtikrinama patikima apsauga nuo perkaitimo. 24 V DC valdymo įtampa leidžia tiesiogiai valdyti iš PLC ar kitų žemos įtampos sistemų.

Techninė specifikacija

• Vardinė darbinė srovė (Ie): 1,6 A
• Perkrovos atleidiklio nustatymo diapazonas: 1,0–1,6 A
• Valdymo įtampa (Uc): 24 V DC
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė galia (AC-3, 400 V): 0,55 kW
• Vardinė galia (AC-3, 230 V): 0,25 kW
• Polių skaičius: 3
• Trumpojo jungimo apsauga: integruotas variklio apsaugos automatinis jungiklis
• Koordinacijos tipas: 2 tipas (IEC/EN 60947-4-1)
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimo tipas: DIN bėgelis / tvirtinimas varžtais
• Apsaugos laipsnis: IP20
• Prijungimas (pagrindinė grandinė): varžtiniai gnybtai
• Prijungimas (valdymo grandinė): varžtiniai gnybtai
• Darbinė temperatūra: nuo -25 iki +55 °C
• Standartai: IEC/EN 60947-4-1, VDE 0660
• Funkcija: tiesioginio paleidimo (DOL) starteris
• Perkrovos atleidiklio tipas: terminis
• Trumpojo jungimo atleidiklio tipas: magnetinis

Kam tinka

Ši kombinacija puikiai tinka mažų trifazių variklių valdymui pramonės automatizavimo spintose, siurblių, ventiliatorių ar konvejerių sistemose. Ji patraukli tiems, kurie vertina kompaktišką sprendimą su integruota apsauga ir paprastu nustatymu. Jei ieškote patikimo starterio su 24 V DC valdymu, Eaton MSC-D-1,6-M7(24VDC) yra racionalus pasirinkimas.

Patarimas: prieš montuodami įsitikinkite, kad variklio vardinė srovė patenka į 1,0–1,6 A diapazoną. Nustatykite terminį atleidiklį pagal variklio duomenų lentelę – tai užtikrins ilgą ir saugų darbą. Esant didesnei galiai, rinkitės didesnio diapazono modelį.
