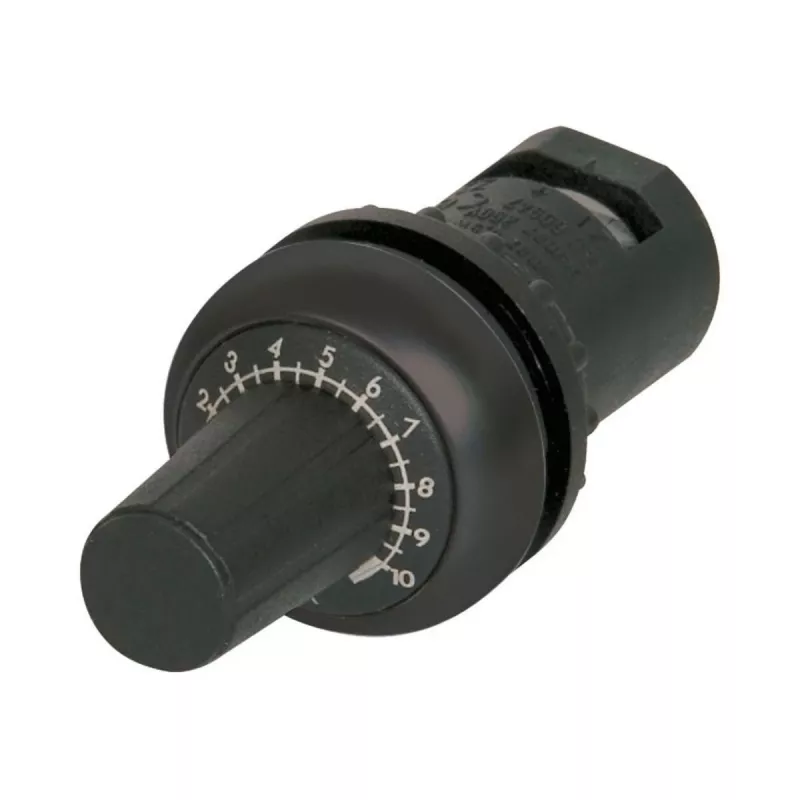

Eaton M22S-R1K sukamasis potenciometras, 1 kΩ, 0,5 W, vieno posūkio, linijinis

Eaton M22S-R1K – tai vieno posūkio sukamasis potenciometras, kuris užtikrina tikslų 1 kΩ varžos reguliavimą standartinėse 22,5 mm skydo išpjovose. Jis puikiai tinka pramoniniam valdymui, kur reikalingas patikimas ir lengvai naudojamas analoginis įėjimas.

Kam skirtas

Šis potenciometras skirtas skydų montuotojams, mašinų gamintojams ir techninės priežiūros specialistams, kurie naudoja Eaton M22 serijos valdymo stotis. Jis idealiai tinka ten, kur reikia tiesinės charakteristikos ir paprasto rankinio reguliavimo – pavyzdžiui, variklių greičiui keisti, apšvietimo ryškumui reguliuoti ar automatikos sistemų parametrams nustatyti.

Pagrindinės savybės

• Vieno elemento (mono) konstrukcija su 1 kΩ varža ir ±10 % tolerancija.
• Linijinė (B tipo) charakteristika užtikrina tolygų išėjimo signalą priklausomai nuo sukimosi kampo.
• Vienas posūkis: 270° elektrinis sukimosi kampas ir 300° mechaninis sukimosi kampas.
• 0,5 W galios išsklaidymas ir iki 100 000 mechaninių operacijų.
• Montuojamas į standartinę 22,5 mm skydo išpjovą; jungiamas prie Eaton M22 kontaktinių blokų varžtiniais gnybtais.
• Darbinė temperatūra nuo -25 °C iki +70 °C, sandėliavimo – nuo -40 °C iki +80 °C.

Specifikacijos

• Varža: 1 kΩ
• Galia: 0,5 W
• Tolerancija: ±10 %
• Charakteristika: linijinė
• Elementų skaičius: 1 (mono)
• Posūkių skaičius: vienas
• Elektrinis sukimosi kampas: 270°
• Mechaninis sukimosi kampas: 300°
• Montavimo skersmuo: 22,5 mm
• Jungtys: varžtiniai gnybtai
• Darbinė temperatūra: -25 °C iki +70 °C
• Sandėliavimo temperatūra: -40 °C iki +80 °C
• Mechaninis ilgaamžiškumas: 100 000 operacijų
• Maksimali įtampa: 22,3 V

Kaip naudoti

Sumontuokite potenciometrą į 22,5 mm skersmens skydo angą ir prijunkite prie Eaton M22 kontaktinio bloko varžtiniais gnybtais. Pasirinkite tinkamą rankenėlę (parduodama atskirai), kad būtų patogu reguliuoti. Dėl mažų srovių, būdingų potenciometro grandinėms, laidai gali būti plonesni, tačiau visada įsitikinkite, kad jie atitinka elektros saugos reikalavimus.

Patarimas: jei reikia kelių skirtingų varžų, rinkitės tos pačios serijos potenciometrus – taip išlaikysite vienodą valdymo skydo išvaizdą ir funkcionalumą. Taip pat nepamirškite apsauginės rankenėlės, kad išvengtumėte atsitiktinio reguliavimo.
