Eaton M22-SOL-PVLPL11-2 PV gaisrininkų jungiklis, 1NO 1NC, raudona grybo galvutė, 2 polių, 1000V DC, 25A, skydinis montavimas 152627

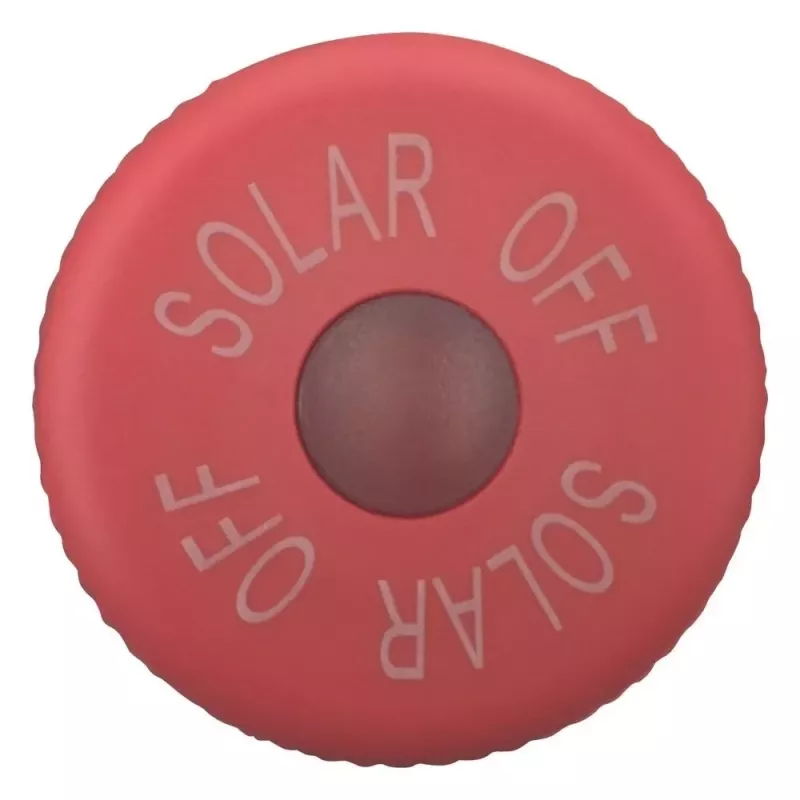

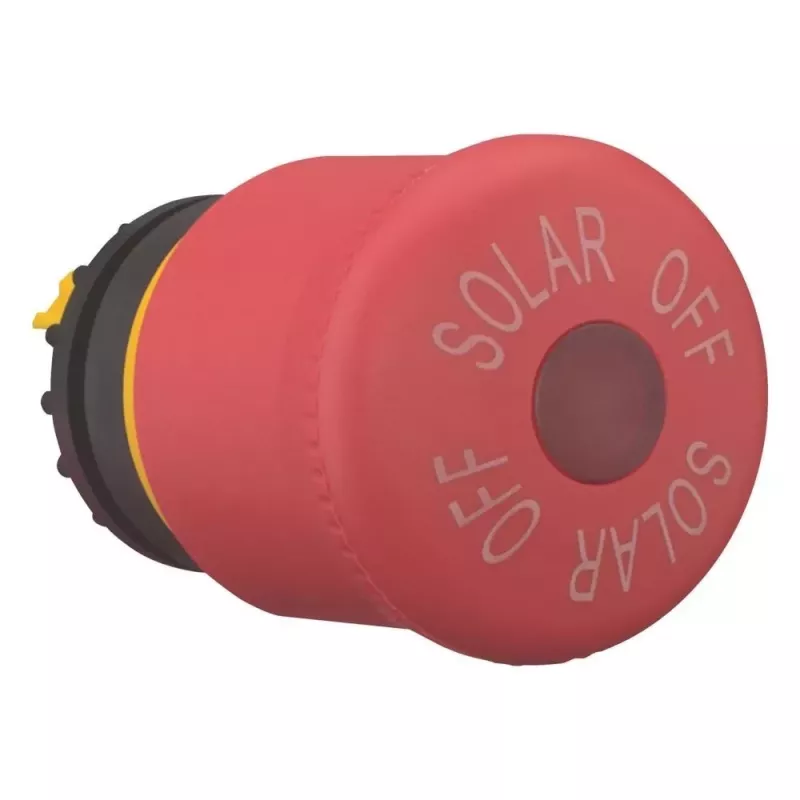

1000 V DC ir 25 A – tokius parametrus turi Eaton M22-SOL-PVLPL11-2, skirtas greitam saugiam saulės modulių grandinės atjungimui. Raudona grybo formos galvutė aiškiai matoma ir lengvai paspaudžiama net su pirštinėmis, o fiksavimasis užtikrina, kad grandinė liks atjungta tol, kol jos sąmoningai neatkursite.

Kodėl verta rinktis

Šis jungiklis sukurtas didelėms nuolatinės srovės įtampoms, kurių pasitaiko šiuolaikinėse fotovoltinėse sistemose. Vienas normaliai atidarytas (1NO) ir vienas normaliai uždarytas (1NC) kontaktas leidžia integruoti jungiklį į valdymo grandines būsenos stebėjimui ar blokavimui. IP66 apsaugos klasė iš priekinės pusės atlaiko lauko sąlygas, o kompaktiška 22,5 mm montavimo anga tinka standartiniams pramoniniams skydams.

Techninės specifikacijos

• Kontaktų konfigūracija: 1NO + 1NC
• Paleidiklis: raudona grybo galvutė, fiksuojama, atleidžiama patraukus
• Nominali darbinė įtampa: 1000 V DC
• Nominali darbinė srovė: 25 A esant 1000 V DC (DC-23A), 32 A esant 600 V DC
• Polių skaičius: 2
• Montavimas: skydinis, 22,5 mm skersmens anga
• Apsaugos laipsnis (priekis): IP66
• Darbinė temperatūra: nuo -25 iki +70 °C
• Gnybtų tipas: varžtiniai
• Trumpojo jungimo atsparumas (Icw): 10 kA
• Mechaninis ilgaamžiškumas: >100 000 operacijų
• Elektrinis ilgaamžiškumas: >10 000 operacijų

Kam tinka

• Avariniam saulės elektrinės atjungimui ant stogo
• Gaisrininkų saugos jungikliui fotovoltinėse sistemose
• Nuolatinės srovės grandinės atjungimui atliekant techninę priežiūrą

Kaip naudoti

Jungiklis montuojamas į skydo priekinę plokštę, kurioje yra 22,5 mm skersmens anga. Prijungimas atliekamas varžtiniais gnybtais. Paspaudus raudoną grybo galvutę, grandinė atjungiama ir lieka atjungta; norint vėl įjungti, galvutę reikia patraukti. Įsitikinkite, kad prietaisas atitinka jūsų sistemos įtampos ir srovės reikalavimus.

Geros žinoti

Jungiklis atitinka IEC/EN 60947-3 ir VDE 0660 107 dalies reikalavimus nuolatinės srovės perjungimui. Skirtas montuoti skydelyje.

Patarimas: prieš montuodami įsitikinkite, kad fotovoltinės grandinės įtampa neviršija 1000 V DC, o srovė – 25 A. Reguliariai patikrinkite, ar grybo galvutė lengvai paspaudžiama ir ar kontaktai švarūs – taip užtikrinsite patikimą veikimą avariniu atveju.
