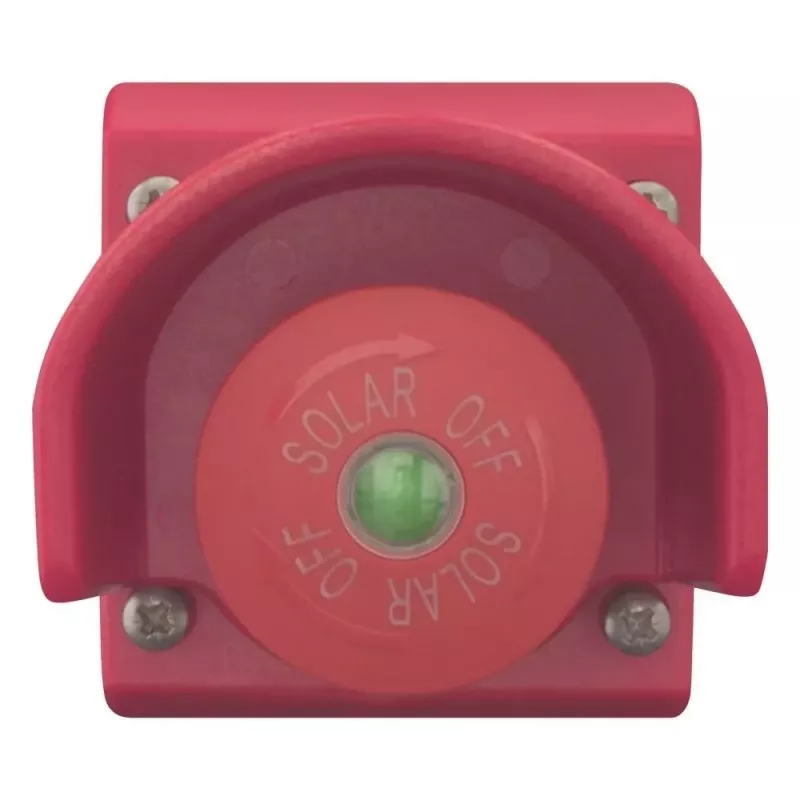

Eaton M22-SOL PV valdymo jungiklis-atjungiklis, 230V AC, 6A, 1NO+1NC, IP67/IP69K, su apsaugine apykakle 150644

230 V AC ir 6 A – tokie parametrai iš karto parodo, kad Eaton M22-SOL skirtas rimtam darbui fotovoltinėse sistemose. Tai patikimas rotacinis jungiklis-atjungiklis, kuris leidžia saugiai atjungti nuolatinės srovės grandinę prieš techninę priežiūrą ar avarinę situaciją.

Kam skirtas

Saulės elektrinių montuotojams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia kompaktiško, aukštos apsaugos klasės jungiklio fotovoltinėms valdymo grandinėms. Dėl IP67/IP69K priekinės apsaugos jis tinka net dulkėtose ar drėgnose aplinkose.

Pagrindinės savybės

• Rotacinis valdymas su 45° perjungimo kampu ir dviem padėtimis (ON/OFF)
• Kontaktų konfigūracija: 1 NO + 1 NC – lankstus integravimas į grandinę
• Pridėta apsauginė apykaklė, apsauganti nuo atsitiktinio įjungimo
• Skydo išpjovos skersmuo: 22,5 mm – standartinis M22 serijai
• Sraigtiniai gnybtai patikimam laidų prijungimui
• Darbinė temperatūra: nuo -25 iki +70 °C

Specifikacijos

• Nominali darbinė įtampa: 230 V AC
• Nominali darbinė srovė: 6 A
• Nominali izoliacijos įtampa: 500 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Apsaugos laipsnis (priekis): IP67, IP69K
• Montavimo tipas: skydinis
• Valdymo elemento spalva: juoda
• Priekinio rėmelio medžiaga: plastikas

Kaip naudoti

Įstatykite jungiklį į 22,5 mm skersmens išpjovą skydelyje ir pritvirtinkite. Prijunkite laidus prie sraigtinių gnybtų pagal kontaktų schemą (1 NO + 1 NC). Apsauginė apykaklė ne tik apsaugo nuo netyčinio perjungimo, bet ir prailgina jungiklio tarnavimo laiką.

Patarimas: Prieš montuodami įsitikinkite, kad skydo išpjova tiksliai 22,5 mm – tai užtikrins tvirtą ir sandarų įsitvirtinimą. Jei jungiklis bus viešoje ar pusiau viešoje vietoje, apsauginė apykaklė yra būtina – ji neleis pašaliniams asmenims jo perjungti.
