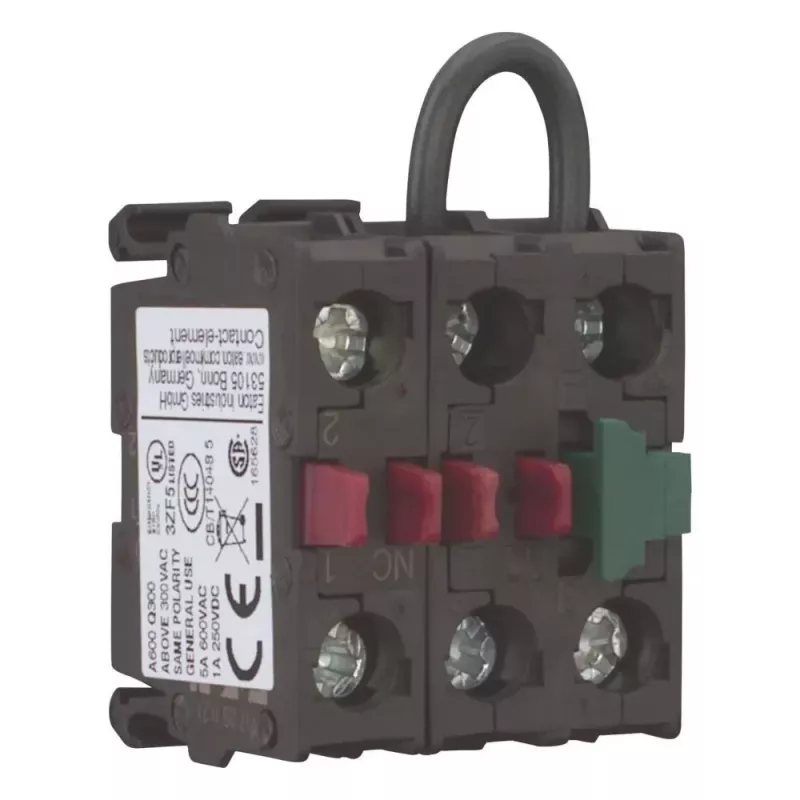

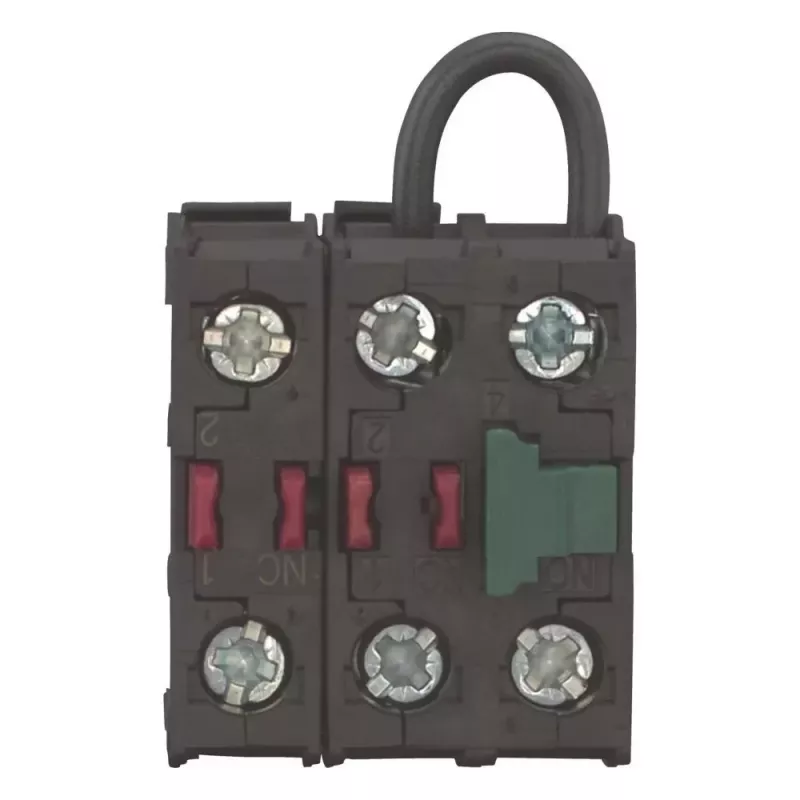

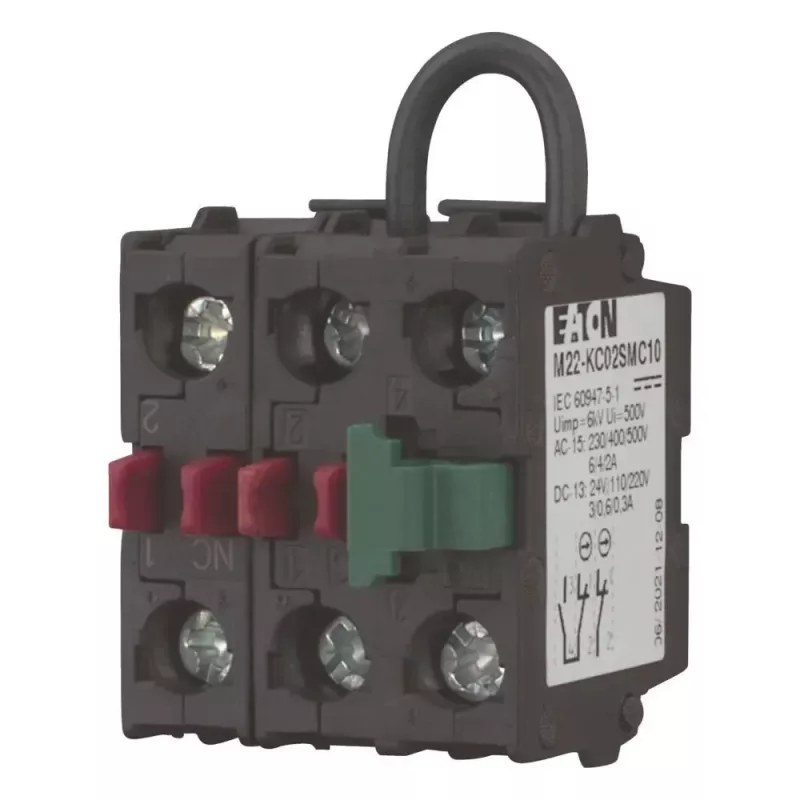

Eaton M22-KC02SMC10 kontaktinis elementas, 2 NC, varžtiniai gnybtai, priekinis montavimas 121720

Prietaisų skydų meistrai ir techninės priežiūros specialistai vertina Eaton M22-KC02SMC10 pagalbinį kontaktinį bloką dėl jo tvirto ir kompaktiško korpuso – jis tiesiog užsifiksuoja ant M22 serijos mygtukų ar perjungiklių priekio, todėl papildyti grandinę dviem normaliai uždarytais kontaktais galima per kelias sekundes, net neatidarius viso skydo.

Kodėl verta rinktis

Šis blokas sukurtas taip, kad laidų sujungimas būtų paprastas: varžtiniai gnybtai leidžia greitai prijungti 0,5–2,5 mm² laidus, o sidabro lydinio kontaktai užtikrina mažą pereinamąją varžą ir ilgą tarnavimo laiką net intensyvaus naudojimo sąlygomis. Mechaninis atsparumas – daugiau nei 5 milijonai operacijų, elektrinis – daugiau nei 0,5 milijono.

Techniniai duomenys

• Kontaktų skaičius: 2
• Kontaktų konfigūracija: 2 normaliai uždaryti (NC)
• Montavimo tipas: priekinis
• Prijungimas: varžtiniai gnybtai
• Vardinė darbinė srovė (AC-15): 6 A prie 230 V AC
• Vardinė darbinė įtampa (AC): 500 V AC
• Vardinė darbinė srovė (DC-13): 3 A prie 24 V DC
• Vardinė darbinė įtampa (DC): 250 V DC
• Gnybtų talpa (vienas laidas): 0,5–2,5 mm²
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +70 °C
• Suderinamumas: Eaton M22 serija
• Standartai: IEC/EN 60947-5-1
• Kontaktų medžiaga: sidabro lydinys
• Tipas: pagalbinis kontaktinis blokas

Kam tinka

Rinkitės, jei projektuojate valdymo pultus, modernizuojate mašinas ar tiesiog norite pridėti papildomų kontaktų esamiems M22 mygtukams. Blokas puikiai tinka signalizacijai, blokavimo grandinėms ir būsenos grįžtamajam ryšiui variklių valdymo schemose.

Kaip naudoti

Užmaukite bloką ant M22 serijos mygtuko ar perjungiklio priekinės dalies, užveržkite fiksavimo varžtą ir prijunkite laidus prie varžtinių gnybtų. Kadangi apsaugos laipsnis yra IP20, įrenkite jį į papildomą apsaugą užtikrinančią dėžutę ar skydą.

Patarimas: prieš montuodami įsitikinkite, kad kontaktų konfigūracija (2 NC) atitinka jūsų grandinės logiką – jei reikia normaliai atvirų kontaktų, rinkitės kitą modelį. Montuodami laikykitės IEC/EN 60947-5-1 reikalavimų ir naudokite tinkamo skerspjūvio laidus.
