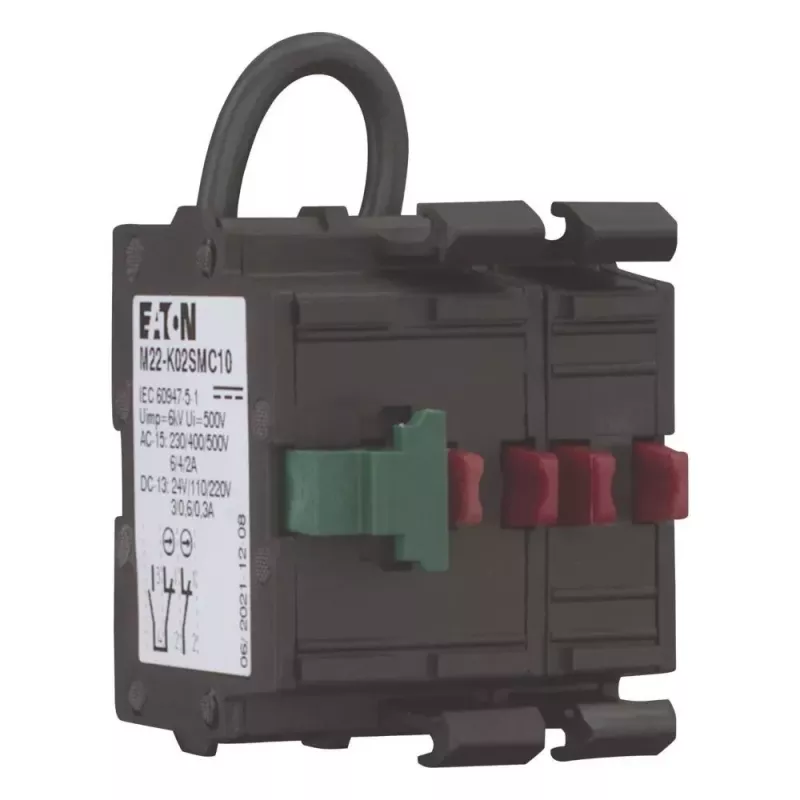

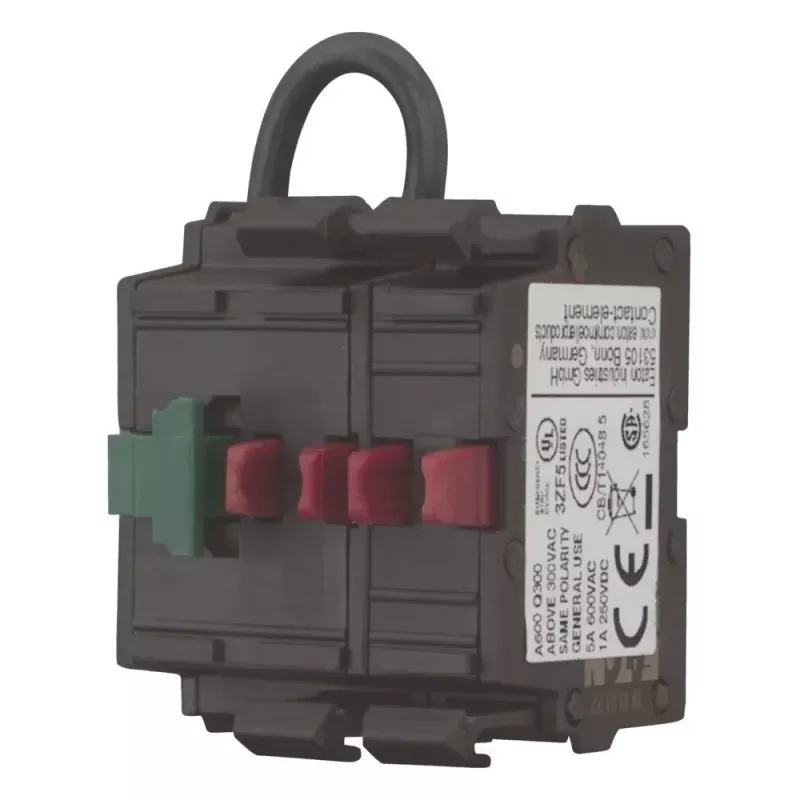

Eaton M22-K02SMC10 galios relė, 2 NC, priekinis montavimas, varžtiniai gnybtai, juoda 121474

Kai reikia patikimo perjungimo pramoniniuose valdymo skydeliuose, Eaton M22-K02SMC10 galios relė su dviem normaliai uždarais kontaktais (2 NC) užtikrina ilgaamžiškumą ir paprastą montavimą. Ši relė skirta priekiniam montavimui ir turi varžtinius gnybtus, todėl lengvai integruojama į valdymo grandines.

Privalumai

Mechaninis patvarumas siekia 10 milijonų perjungimų, o elektrinis – 5 milijonus, todėl ši relė tarnaus ilgus metus net intensyvaus naudojimo sąlygomis. Juodas korpusas suderinamas su Eaton M22 priekinio montavimo priedais, o kontaktų konfigūracija 2 NC leidžia patikimai atjungti grandinę, kai reikia saugaus sustabdymo.

Kam tinka

• Pramoniniai valdymo skydai ir automatikos sistemos
• Kintamosios ir nuolatinės srovės apkrovų perjungimas iki vardinės srovės
• Sistemos, kuriose reikalingi 2 NC kontaktai su priekiniu montavimu

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2 NC
• Vardinė darbinė srovė (AC-15, 230 V): 6 A
• Vardinė darbinė srovė (DC-13, 24 V): 3 A
• Vardinė izoliacijos įtampa: 500 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Apsaugos laipsnis (gnybtai): IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +70 °C
• Sandėliavimo temperatūros diapazonas: nuo -40 iki +80 °C
• Elektrinis patvarumas: 5 x 10^6 perjungimų
• Mechaninis patvarumas: 10 x 10^6 perjungimų
• Laido skerspjūvis (vientisas): 0,5–2,5 mm²
• Laido skerspjūvis (lankstus su įvore): 0,5–2,5 mm²
• Trumpojo jungimo apsaugos įtaisas: 10 A gG/gL saugiklis
• Užteršimo laipsnis: 3

Naudojimo patarimai

Siekiant patikimo perjungimo pramoninėje aplinkoje, šią relę derinkite su Eaton M22 kontaktų blokais ir korpusais. Laikykitės nurodytų laidų skerspjūvių ir naudokite tinkamą saugiklį apsaugai nuo trumpojo jungimo.
