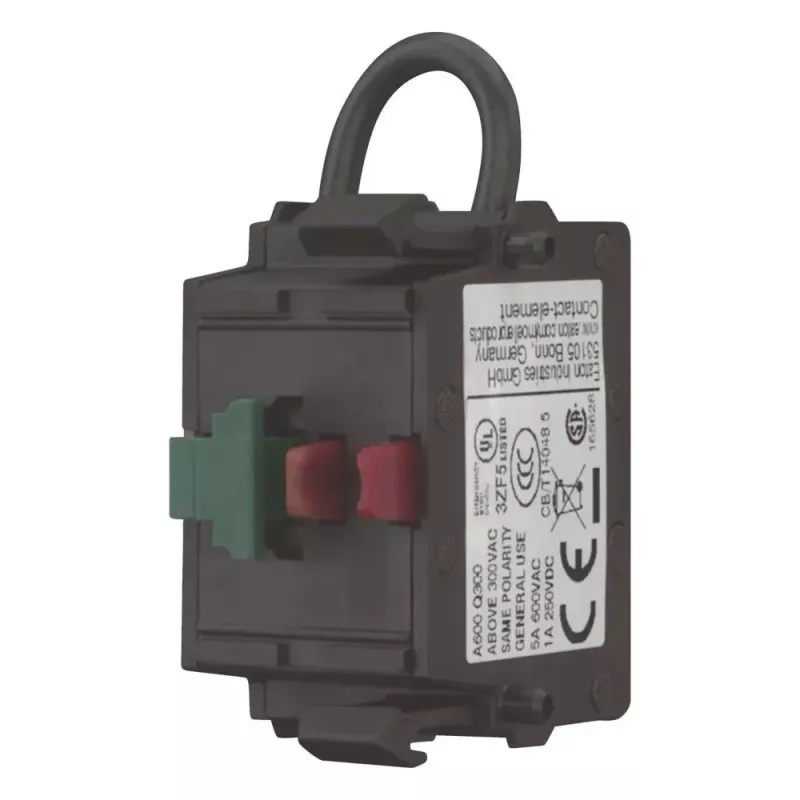

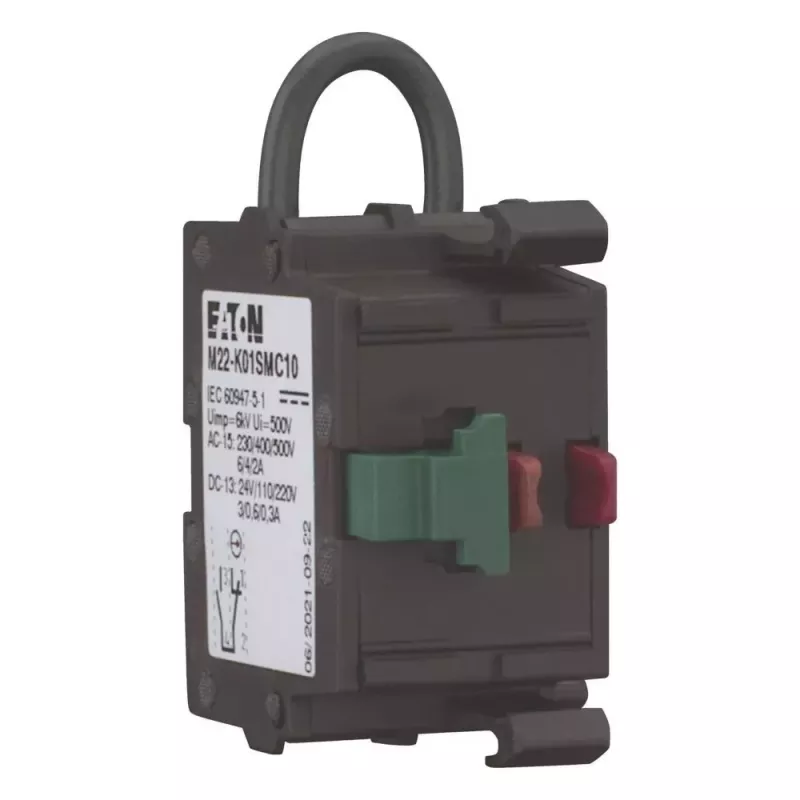

Eaton M22-K01SM kontaktinis elementas, 1 NC, priekinis montavimas, varžtiniai gnybtai 121472

Tiems, kurie projektuojate ar prižiūrite valdymo pultus, dažnai reikia patikimų pagalbinių kontaktų, kuriuos būtų galima tiesiogiai primontuoti prie mygtukų ar perjungiklių. Eaton M22-K01SM kontaktinis elementas su 1 NC (normaliai uždaru) kontaktu yra būtent toks sprendimas – skirtas priekiniam montavimui ant suderinamų M22 serijos vykdymo elementų. Dėl varžtinių gnybtų ir kompaktiškos konstrukcijos jis puikiai tinka valdymo grandinių laidams prijungti automatizavimo ir elektros instaliacijos darbuose.

Kodėl verta rinktis

Šis kontaktinis elementas lengvai integruojamas su Eaton M22 serijos mygtukais, perjungikliais ir signalinėmis lemputėmis. Priekinis montavimas supaprastina tiek pradinę instaliaciją, tiek keitimą, o varžtiniai gnybtai užtikrina patikimą ir ilgaamžį sujungimą. Korpusas pagamintas iš aukštos kokybės termoplastiko, atsparaus įprastoms pramoninėms eksploatavimo sąlygoms.

Techninės specifikacijos

• Kontakto konfigūracija: 1 NC (normaliai uždaras)
• Montavimas: priekinis
• Prijungimas: varžtiniai gnybtai
• Nominali darbinė srovė: 6 A esant 230 V AC (AC-15), 3 A esant 24 V DC (DC-13)
• Nominali izoliacijos įtampa: 500 V AC
• Nominali impulsinė atsparumo įtampa: 6 kV
• Gnybtų talpa: 0,5–2,5 mm² (vientisa/susukta)
• Darbinė temperatūra: nuo -25 iki +70 °C
• Apsaugos laipsnis (gnybtai): IP20

Kam tinka

• Pramoninių mašinų valdymo grandinėms
• Skydų gamybai ir automatizavimo sistemoms
• M22 serijos vykdymo elementų kontaktų keitimui ar papildymui

Naudojimo patarimai

Montuodami kontaktinį elementą, įsitikinkite, kad jis tvirtai užsifiksuoja ant M22 vykdymo elemento. Prijungdami laidus, laikykitės nurodytos gnybtų talpos ir priveržkite varžtus reikiamu momentu – taip išvengsite atsilaisvinimo vibracijos sąlygomis. Jei keičiate seną kontaktą, prieš tai būtinai atjunkite maitinimą.

Patarimas: planuodami valdymo pultą, visada palikite šiek tiek atsarginių kontaktų – tai pravers atliekant techninę priežiūrą ar plečiant funkcijas. Eaton M22-K01SM atitinka IEC/EN 60947-5-1 reikalavimus ir turi CE, UL bei CSA sertifikatus, todėl tinka įvairioms žemos įtampos valdymo reikmėms.
