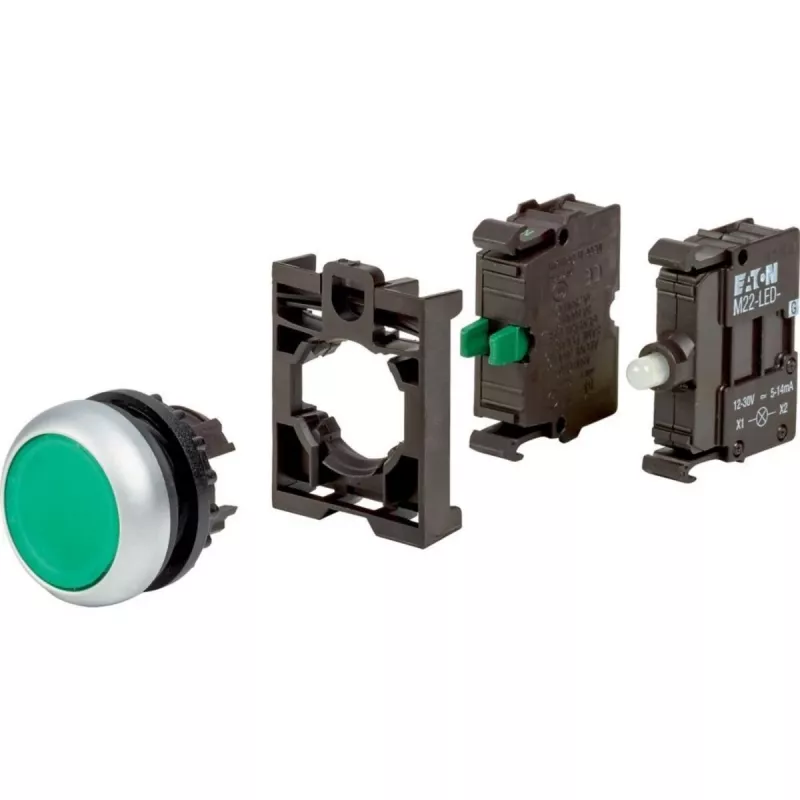

Eaton M22-DL-G-K10LED-BVP apšviestas mygtukas, žalias, 1 NO, 24 V AC/DC LED, plastikinis priekinis žiedas 110930

Pramoninėse valdymo panelėse kiekvienas mygtukas turi būti patikimas ir aiškiai matomas net ir prastai apšviestoje ar nešvarioje aplinkoje. Eaton M22-DL-G-K10LED-BVP apšviestas mygtukas su žaliu LED indikatoriumi užtikrina momentinį veikimą ir ryškų būsenos patvirtinimą – operatorius iš karto mato, ar grandinė aktyvi.

Kam skirtas

Šis mygtukas skirtas skydų surinkėjams, mašinų gamintojams ir techninės priežiūros komandoms, kurioms reikia patvaraus 22,5 mm skersmens mygtuko su integruotu apšvietimu. Jis tinka ten, kur mygtukas dažnai spaudžiamas ir būtinas aiškus vizualinis atsakas.

Pagrindinės savybės

• Momentinis mygtukas su 1 normaliai atviru (NO) kontaktu
• Žalias LED apšvietimas, maitinamas 24 V AC/DC įtampa
• Plastikinis priekinis žiedas, 22,5 mm montavimo skersmuo
• Sraigtiniai gnybtai patikimam laidų prijungimui
• Mechaninis atsparumas virš 5 milijonų paspaudimų
• Darbinė temperatūra nuo -25 iki +70 °C

Specifikacijos

• Gaminio tipas: Apšviestas mygtukas
• Serija: M22
• Pavaros tipas: Momentinis
• Mygtuko spalva: Žalia
• Apšvietimas: Taip, LED, žalias
• Apšvietimo maitinimo įtampa: 24 V AC/DC
• Kontaktų konfigūracija: 1 NO
• Priekinio žiedo medžiaga: Plastikas
• Montavimo skersmuo: 22,5 mm
• Gnybtų tipas: Sraigtiniai gnybtai
• Nominali izoliacijos įtampa (Ui): 500 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6000 V
• Mechaninis gyvavimas: > 5 000 000 operacijų
• Elektrinis gyvavimas: > 500 000 operacijų
• Darbinės temperatūros diapazonas: -25 iki +70 °C

Kaip naudoti

Norėdami surinkti pilną valdymo stotelę, sujunkite šį mygtuką su M22 kontaktų bloku ir tinkama ženklinimo plokštele. Sraigtiniai gnybtai priima standartinius laidus – patikrinkite, ar maitinimo įtampa atitinka LED nominalą, kad išvengtumėte pažeidimo.

Patarimas: montuodami įsitikinkite, kad panelės išpjova yra 22,5 mm, o tarpinė tinkamai izoliuoja nuo dulkių ir drėgmės. Jei naudojate kintamosios srovės maitinimą, patikrinkite, ar LED suderinamas su 24 V AC/DC – taip užtikrinsite ilgą tarnavimo laiką.
