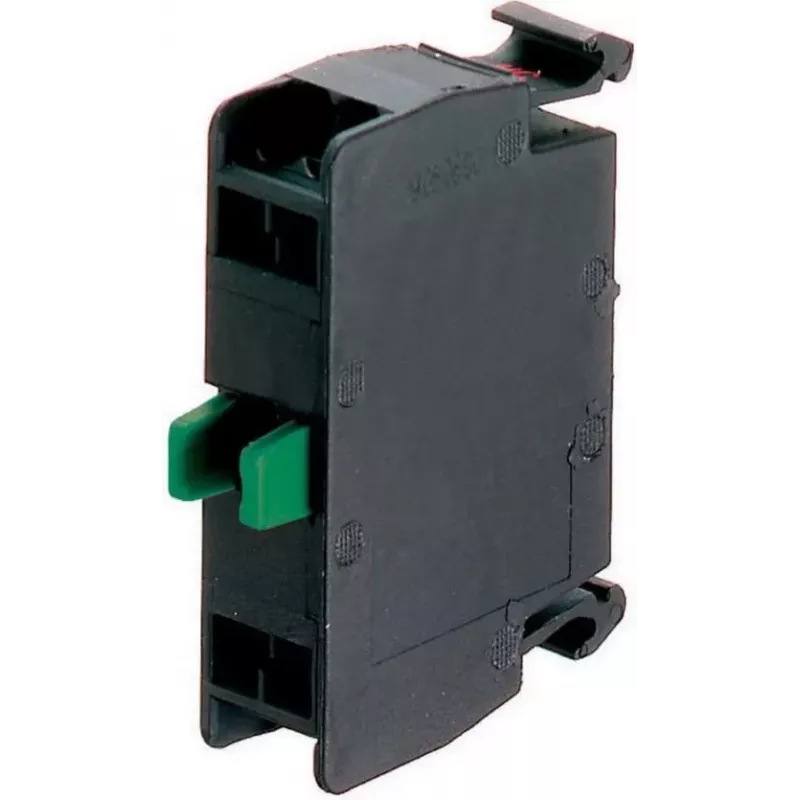

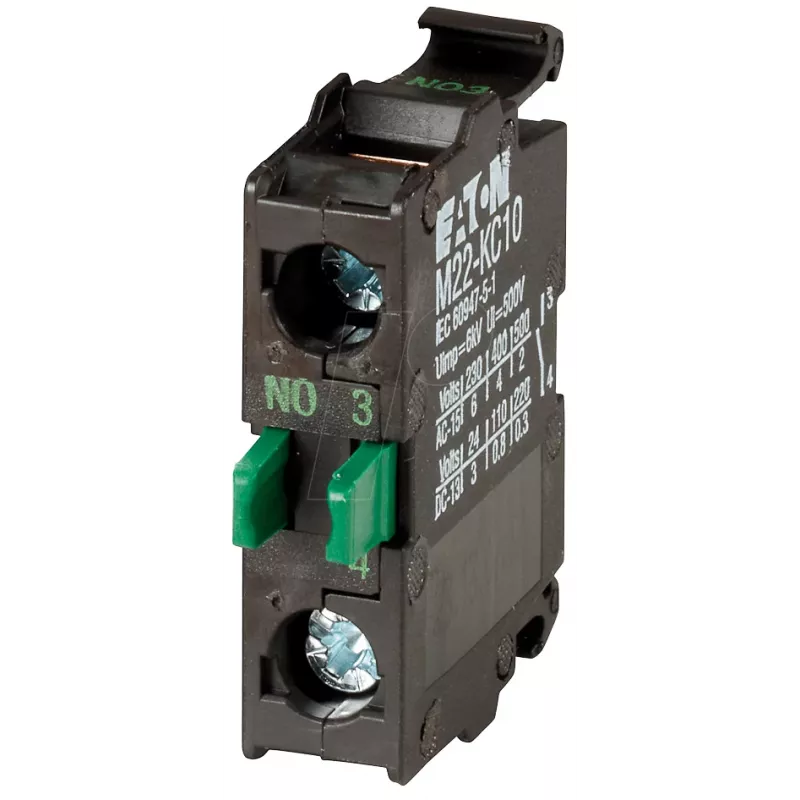

EATON M22-CKC10 kontaktinis elementas 1NO pagrindo tvirtinimui su spyruokliniais gnybtais

EATON M22-CKC10 yra kontaktinis elementas, sukurtas patikimam perjungimui pramoninėse valdymo grandinėse, su vienu normaliai atviru kontaktu ir spyruokliniais gnybtais, užtikrinančiais saugų ir nereikalaujantį priežiūros laidų sujungimą. Pagrindo tvirtinimo konstrukcija sklandžiai integruojasi į EATON M22 modulines sistemas, užtikrindama greitą montavimą ir ilgalaikį veikimą net sudėtingomis sąlygomis.

Privalumai

Šis kontaktinis elementas sukurtas dideliam patvarumui – atlaiko daugiau nei 5 milijonus mechaninių operacijų, todėl sumažėja prastovos ir keitimo išlaidos. Spyruoklinė gnybtų technologija užtikrina atsparius vibracijai sujungimus be specialių įrankių, o kompaktiškas pagrindo tvirtinimas taupo vietą skydelyje. Nominali izoliacijos įtampa 500 V ir atsparumas 6 kV impulsams atitinka griežtus IEC/EN 60947-5-1 standartus, užtikrinančius saugumą ir patikimumą.

Kam tinka

• Valdymo skydeliams ir staklėms, kurioms reikalingas patikimas perjungimas
• Automatizavimo sistemoms su dažnais veikimo ciklais
• Aplikacijoms, kurioms reikalingas beįrankis, saugus laidų sujungimas
• Aplinkoms, kuriose temperatūra svyruoja nuo -25°C iki +70°C

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 normaliai atviras (NO)
• Gnybtų tipas: spyruoklinis, tinka 0,5–2,5 mm² viengyslei arba vytai vielai
• Nominali darbinė srovė: 6 A esant AC-15 230 V, 3 A esant DC-13 24 V
• Nominali izoliacijos įtampa: 500 V; atsparumas impulsams: 6 kV
• Apsaugos laipsnis: IP20 (gnybtai)
• Mechaninis tarnavimo laikas: >5 milijonai operacijų; elektrinis tarnavimo laikas: >0,5 milijono operacijų
• Taršos laipsnis: 3; apsauga nuo trumpojo jungimo: maks. 10 A gG/gL saugiklis
• Montavimas: pagrindo tvirtinimas, suderinamas su EATON M22 serija

Rekomendacijos

Derinkite su EATON M22 mygtukais, perjungikliais ar indikatorinėmis lemputėmis, kad sukurtumėte pilną valdymo stotį. Atšiaurioms aplinkoms apsvarstykite papildomą korpuso apsaugą, kad apsaugotumėte gnybtus nuo dulkių ir drėgmės.
