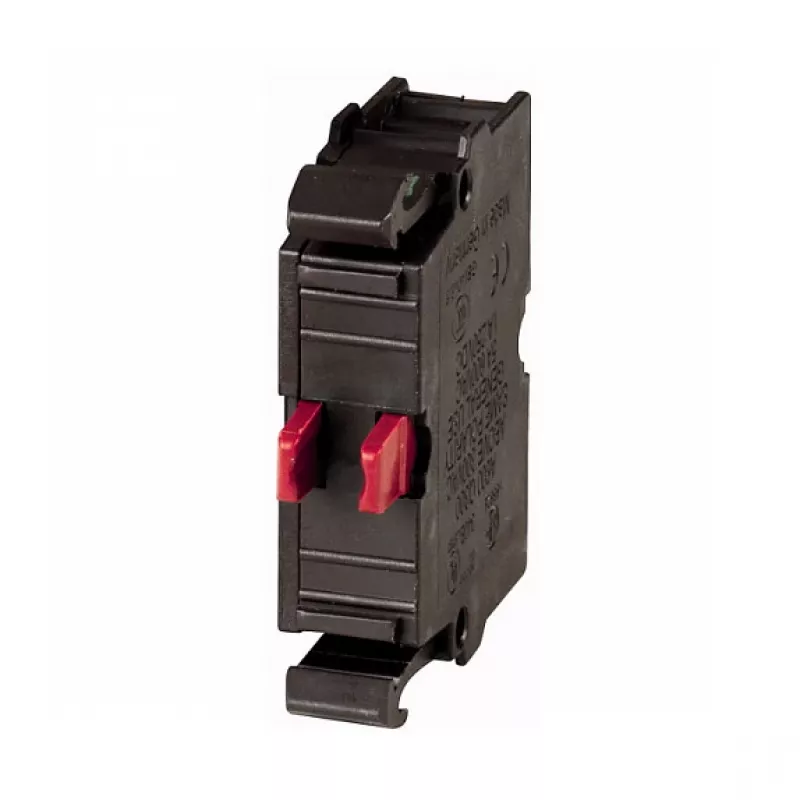

EATON M22-CK01 kontaktinis elementas, 1 NC, priekinis montavimas, spyruoklinė gnybtų jungtis

Kai jūsų valdymo pultas turi veikti be pertrūkių, kiekviena detalė turi būti patikima. EATON M22-CK01 kontaktinis elementas – tai mažytis, bet esminis komponentas, užtikrinantis, kad avarinio sustojimo grandinės ir signalinės lemputės veiktų tiksliai tada, kai reikia. Jis sukurtas M22 serijos mygtukams ir indikatoriams, todėl montuojamas tiesiai į priekinę dalį, o spyruoklinė gnybtų jungtis leidžia sutaupyti laiko ir išvengti atsilaisvinusių laidų problemų.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 NC (normaliai uždarytas)
• Montavimas: priekinis, skirtas Eaton M22 įrenginiams
• Gnybtai: spyruoklinė jungtis, tinka 0,5–2,5 mm² laidams (vientisiems ir suvytiems)
• Vardinė darbinė įtampa: 500 V AC / 250 V DC
• Vardinė izoliacijos įtampa: 500 V; vardinė impulsinė įtampa: 6 kV
• Vardinė darbinė srovė AC-15: 6 A (230 V); DC-13: 0,2 A (220 V)
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: nuo –25 °C iki +70 °C
• Mechaninis tarnavimo laikas: > 5 milijonai operacijų; elektrinis tarnavimo laikas: > 0,5 milijono operacijų
• Standartai: IEC/EN 60947-5-1, VDE 0660 dalis 200; sertifikatai: CE, UL, CSA

Kodėl verta rinktis

Eaton M22 linija garsėja moduliniu lankstumu ir tvirta inžinerija. Šis kontaktinis elementas paveldi šias savybes – jis veikia stabiliai net esant ekstremalioms pramoninėms temperatūroms. Spyruoklinė gnybtų jungtis pašalina poreikį periodiškai priveržti laidus, todėl mažėja priežiūros darbų per visą įrenginio eksploataciją. Su tarptautiniais sertifikatais jis supaprastina valdymo pultų surinkimą ir užtikrina atitiktį reikalavimams.

Kam tinka

• Avarinio sustojimo grandinėms valdymo pultuose ir mašinose
• Būsenos signalams pilotinėms lempoms ir PLC įėjimams
• Režimo perjungikliams variklių paleidimo stotyse
• Automatikos įrangai su priekiniais valdymo įtaisais

Naudingi patarimai

Šis kontaktinis elementas skirtas daugiau nei 5 milijonams mechaninių operacijų, tačiau elektrinis tarnavimo laikas priklauso nuo perjungiamos srovės ir įtampos. Induktyviosioms apkrovoms būtina atitinkamai sumažinti vardinius dydžius. Montuodami spyruoklinę gnybtų jungtį, naudokite tinkamą atsuktuvą, kad atidarytumėte gnybtą ir įkištumėte laidą, nenuimdami per daug izoliacijos. Priekinis montavimas leidžia greitai sumontuoti be specialių įrankių – tai patogu tiek naujiems įrenginiams, tiek modernizavimui.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas, ir patikrinkite, ar laidų skerspjūvis atitinka gnybto specifikacijas – tai užtikrins ilgalaikį ir patikimą veikimą.
