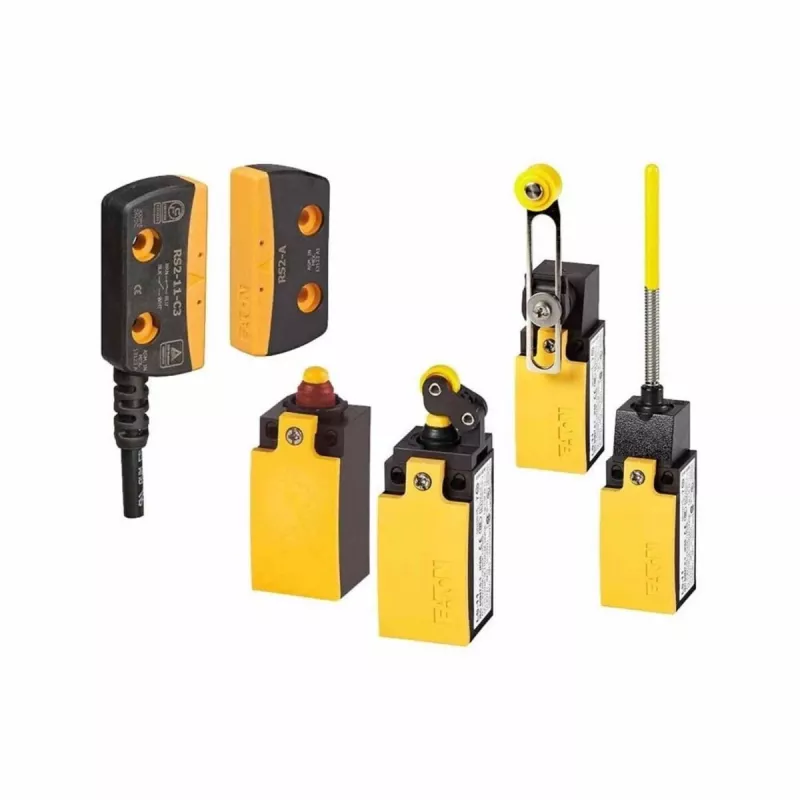

Eaton LSM-11S ribinis jungiklis su ritinėlio svirtimi, 1NO+1NC, 6A, IP66/IP67, geltonas 266140

Mechaninis atsparumas viršija 10 milijonų operacijų – tiek ciklų atlaiko Eaton LSM-11S ribinis jungiklis net ir dulkėtoje ar drėgnoje aplinkoje. Jo korpusas atitinka IP66 ir IP67 apsaugos klases, todėl tinka vietose, kur purškiamas vanduo arba kietosios dalelės.

Kam skirtas

Šis jungiklis sukurtas techninės priežiūros inžinieriams ir mašinų konstruktoriams, kuriems reikia patikimo padėties jutiklio konvejerių, apsauginių gaubtų ar linijinių pavarų stebėjimui. Jis puikiai tinka, kai jungiklis veikiamas vandens purslų arba dulkėto oro, o mechanizmas – ritinėlio svirtis, sekanti kumštelį ar judančią dalį.

Pagrindinės savybės

• Ritinėlio svirtis su geltonu ritinėliu – puikus matomumas
• Snap-action kontaktų blokas: 1 normaliai atviras + 1 normaliai uždaras
• Vardinė darbinė srovė 6 A prie 230 V AC (AC-15)
• Apsaugos klasė IP66 ir IP67: atsparus dulkėms ir laikinam panardinimui
• Termoplastikinis korpusas, juodas
• Darbinė temperatūra nuo -25 °C iki +70 °C
• Prijungimas varžtiniais gnybtais
• Kabelio įvadas M20 x 1,5
• Mechaninis atsparumas viršija 10 milijonų operacijų
• Elektrinis atsparumas viršija 0,5 milijono operacijų
• Montavimas ant pagrindo 2 x M4 varžtais

Specifikacijos

• Produkto tipas: ribinis jungiklis / padėties jungiklis
• Pavaros tipas: ritinėlio svirtis
• Kontaktų konfigūracija: 1 N/O + 1 N/C (snap-action)
• Vardinė darbinė įtampa: 240 V AC, 250 V DC
• Korpuso spalva: juoda
• Ritinėlio spalva: geltona
• Atitiktis: CE, UL, CSA, CCC

Kaip naudoti

Montuokite jungiklį taip, kad ritinėlis liestųsi su paviršiumi tangentiškai, o ne stačiu kampu – taip išvengsite šoninės apkrovos svirčiai. Naudokite lanksčią žarną arba kabelio įvorę su M20 sriegiu, kad išlaikytumėte IP apsaugą įvado vietoje.

Patarimas: reguliariai tikrinkite, ar ritinėlis laisvai sukasi ir ar svirtis grįžta į pradinę padėtį. Esant dulkėtoms sąlygoms, laikas nuo laiko nuvalykite ritinėlį – taip prailginsite jungiklio tarnavimo laiką.
