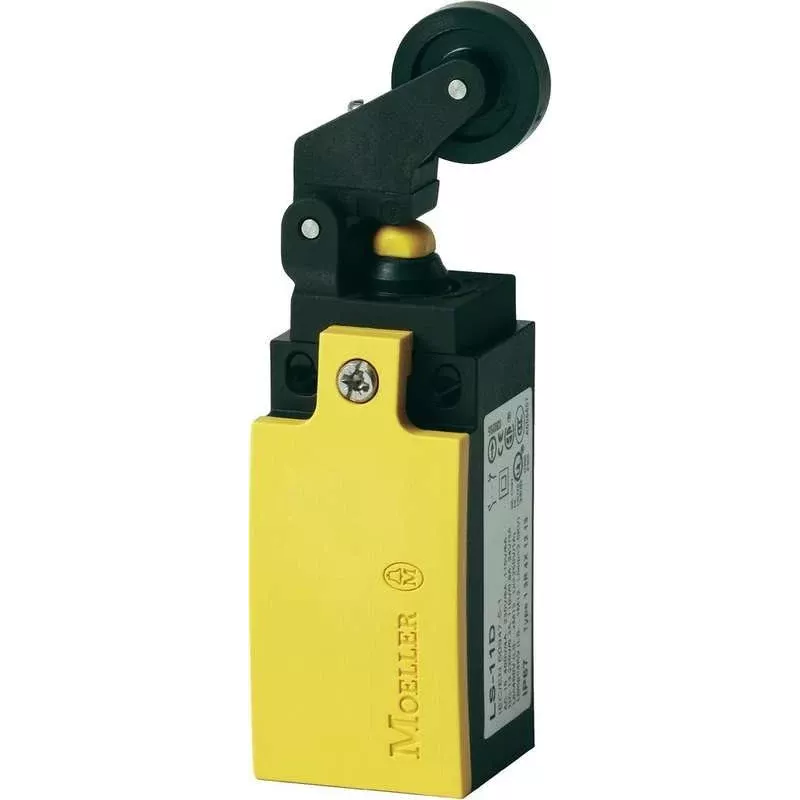

Eaton LS-S11/LB ribinė svirtis su voleliu, 400 V AC, 4 A, 1NO+1NC, IP67, slėginio lydinio aliuminis 106786

Eaton LS-S11/LB – tai ribinis jungiklis su volelio svirtimi, pasižymintis itin tvirta konstrukcija ir ilgaamžiškumu. Jis skirtas patikimai fiksuoti mechanines padėtis net ir sudėtingomis sąlygomis.

Kodėl verta rinktis

• Masinio slėginio lydinio aliuminio korpusas su IP67 apsauga – atsparus dulkėms ir vandeniui.
• Volelio svirtis užtikrina sklandų mechaninį veikimą.
• Aukšti elektros parametrai: 4 A prie 230 V AC, 3 A prie 400 V AC.
• Ilgas mechaninis tarnavimo laikas – daugiau nei 10 milijonų operacijų.
• Platus darbinės temperatūros diapazonas nuo -25°C iki +70°C.

Techniniai duomenys

• Kontaktų konfigūracija: 1 NO + 1 NC
• Perjungimo funkcija: momentinė (su spyruokliniu grąžinimu)
• Nominali darbinė įtampa: 400 V AC (maks.), 220 V DC
• Nominali darbinė srovė: 4 A prie 230 V AC, 3 A prie 400 V AC (AC-15); 0,15 A prie 220 V DC (DC-13)
• Nominali izoliacijos įtampa (Ui): 500 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Prijungimas: varžtiniai gnybtai
• Kabelio įvadas: 1 x M20 x 1,5
• Montavimas: ant pagrindo arba skydo

Kam tinka

Šis ribinis jungiklis puikiai tinka automatikos sistemose, mašinų valdymo spintose, konvejerių linijose, durų ar vožtuvų padėties kontrolei. Dėl tvirto korpuso ir aukštų elektros parametrų jis atlaiko intensyvų naudojimą pramonės įmonėse, dirbtuvėse ar garažuose.

Kaip naudoti

Pritvirtinkite jungiklį prie pagrindo ar skydo varžtais. Prijunkite laidus prie varžtinių gnybtų pagal schemą: vienas normaliai atviras (NO), kitas normaliai uždaras (NC) kontaktas. Kabelį įveskite per M20 x 1,5 įvadą ir sandariai užveržkite, kad išlaikytumėte IP67 apsaugą. Sureguliuokite volelio svirties padėtį taip, kad ji tinkamai liestų judančią dalį.

Patarimas: prieš montuodami įsitikinkite, kad darbinė įtampa ir srovė neviršija nurodytų parametrų. Reguliariai tikrinkite, ar volelis laisvai sukasi ir ar svirtis grįžta į pradinę padėtį – taip užtikrinsite ilgą jungiklio tarnavimo laiką.
