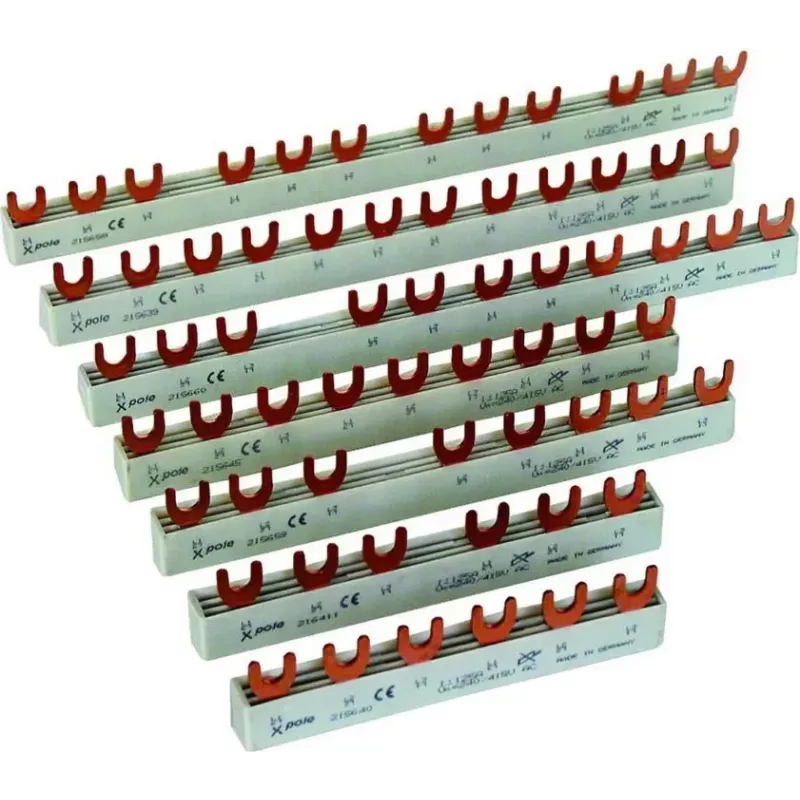

Eaton Installation Euro-Vario šyninė 100A 3 polių 16mm² 54TE EVG-16/3PH 291471

Eaton Euro-Vario šyninė EVG-16/3PH – tai 100 A vardinės srovės, 3 polių maitinimo paskirstymo sprendimas, skirtas moduliniams skydams su DIN bėgeliu.

Kodėl verta rinktis

• Didelė srovės galia: 100 A vardinė darbinė srovė
• 3 polių konfigūracija trifaziam paskirstymui
• Talpina net 54 TE modulius (972 mm ilgio)
• Izoliuota konstrukcija – saugesnis darbas
• Montuojama ant DIN bėgelio – lengvas integravimas

Techninė specifikacija

• Gaminio tipas: šyninė
• Serija: Euro-Vario
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 100 A
• Laidininko skerspjūvis: 16 mm²
• Modulių skaičius: 54 TE
• Ilgis: 972 mm
• Vardinė įtampa (AC): 400 V
• Montavimo tipas: DIN bėgelis
• Prijungimo tipas: kištukinis
• Izoliacija: izoliuota
• Medžiaga: variniai laidininkai, plastikinė izoliacija
• Paskirtis: galios paskirstymas moduliniuose skydeliuose
• Suderinamumas: moduliniai įrenginiai, kurių plotis 1 TE (18 mm) vienam poliui
• Trumpojo jungimo atsparumas (Icw): 10 kA (1 s)
• Darbinė temperatūra: nuo -25 iki +50 °C

Kam tinka

Ši šyninė skirta elektrikams profesionalams ir pažengusiems savininkams, kurie montuoja ar atnaujina trifazius modulinius skydus. Ji idealiai tinka ten, kur reikia patikimai paskirstyti didelę srovę tarp daugelio automatinių jungiklių, diferencinių relių ar kitų modulinių įrenginių.

Kaip naudoti

Šyninė tvirtinama ant standartinio DIN bėgelio. Jos kištukiniai kontaktai tiesiog užsimauna ant modulių gnybtų – nereikia papildomų laidų. Užtikrinkite, kad bendras prijungiamų modulių plotis neviršytų 54 TE (972 mm). Prieš montuodami įsitikinkite, kad skydo maitinimas išjungtas.

Patarimas: jei planuojate plėsti skydą ateityje, palikite keletą laisvų TE vietų – taip vėliau bus lengviau pridėti naujų modulių nekeičiant visos šyninės.
