Eaton I5/SVB P3-100/I5/SVB/HI11 pagrindinis jungiklis 100A 3 polių IP65 207378

Kai skydelyje reikia vieno aiškaus taško, kuriuo atjungiate visą mašiną ar liniją, šis Eaton jungiklis tampa tuo patikimu sprendimu. Vietoj kelių atskirų komponentų gaunate vieną 3 polių įrenginį, atliekantį pagrindinio jungiklio, avarinio išjungimo ir skyriklio funkcijas – tvarkingiau, greičiau ir saugiau.

Kodėl verta rinktis

Raudona rankena ir geltona priekinė plokštė iškart parodo jungiklio būseną – nereikia spėlioti, ar įtampa tikrai atjungta. IP65 apsauga leidžia montuoti dulkėse ar drėgmėje, jei jungiklis įstatytas į tinkamą korpusą. 100 A vardinė srovė ir 690 V AC darbinė įtampa padengia daugumą pramoninių grandinių.

Kam tinka

• Mašinų valdymo skydų montuotojams – kaip pagrindinis jungiklis
• Pramoninės įrangos techninės priežiūros specialistams – avariniam atjungimui
• Skyriklio funkcijai grandinėse iki 100 A

Pagrindinės specifikacijos

• Vardinė darbinė srovė (Iu): 100 A
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo įjungimo galia (Icm): 3 kA esant 690 V
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 1,7 kA 1 s
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Perjungimo kampas: 90°
• Vardinė galia AC-23A esant 400 V: 37 kW
• Vardinė galia AC-3 esant 400 V: 30 kW
• Gnybtų tipas: varžtiniai gnybtai

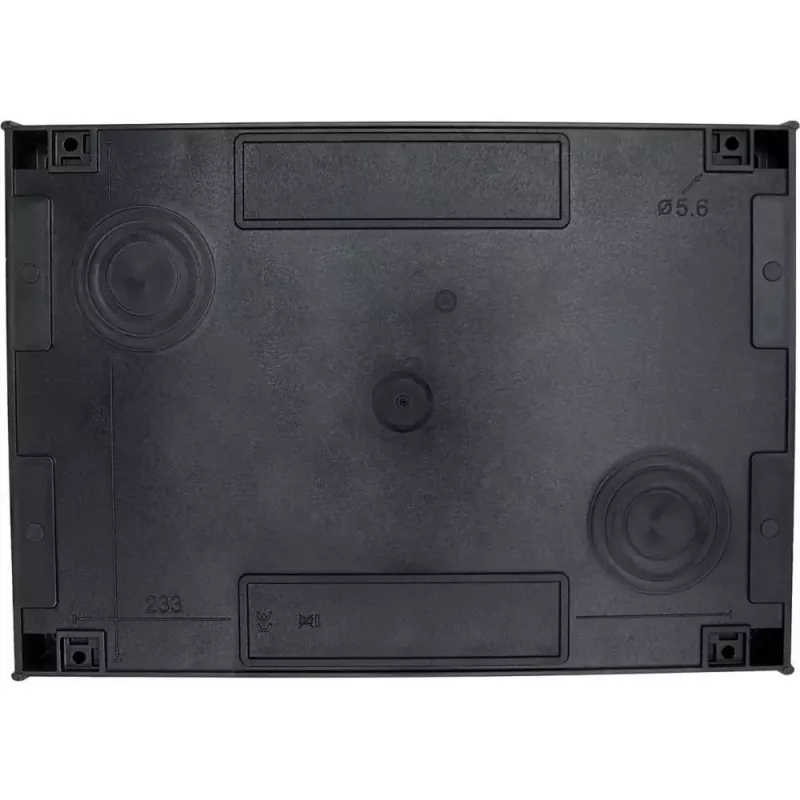

• Montavimo tipas: paviršinis montavimas (korpuso viduje)
• Korpuso apsauga: IP65
• Darbinė temperatūra: -25 iki +50 °C
• Standartai: IEC/EN 60947

Kaip naudoti

Jungiklis skirtas paviršiniam montavimui korpuso viduje. Varžtiniai gnybtai užtikrina patikimą laidininkų sujungimą, o 90° perjungimo kampas suteikia aiškų, fiksuotą judesį. Sumontavę patikrinkite, ar rankena laisvai pasiekiama ir ar aiškiai matoma.

Patarimas: prieš montuodami įsitikinkite, kad korpusas atitinka IP65 reikalavimus – tik tada dulkės ir drėgmė tikrai nekenks jungikliui. Periodiškai patikrinkite varžtinių gnybtų priveržimą, ypač po pirmųjų eksploatacijos savaičių.
