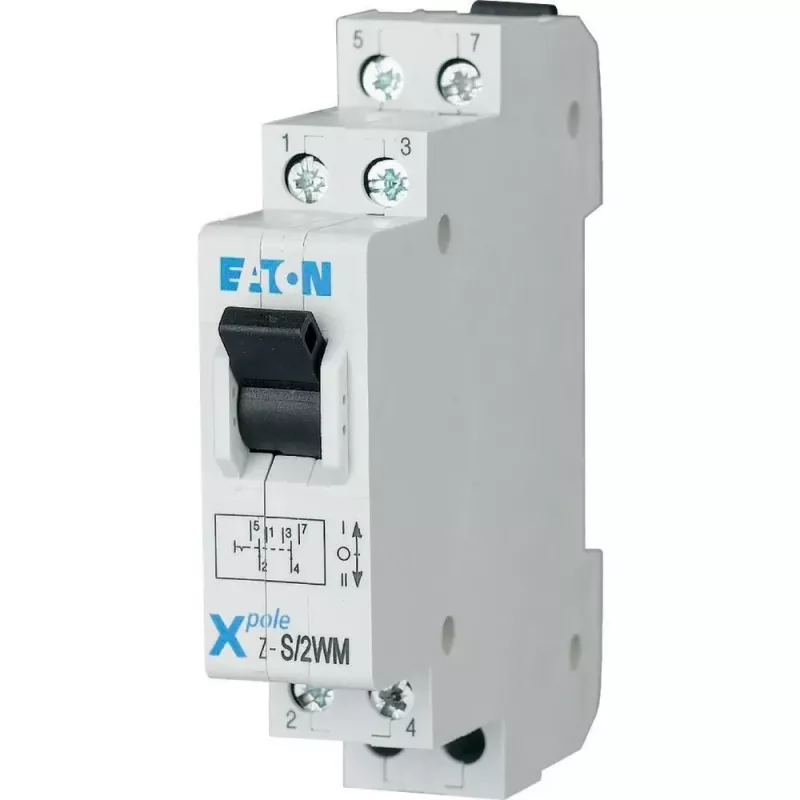

EATON I-O-II Perjungimo jungiklis Z-S/2WM 40A 2 polių DIN bėgiui 248346

Kai reikia perjungti maitinimą tarp dviejų šaltinių arba apkrovų taip, kad nebūtų atgalinio maitinimo, rankinis perjungimo jungiklis yra būtinas. EATON Z-S/2WM – kompaktiškas, DIN bėgiui tvirtinamas sprendimas, turintis aiškią I-O-II perjungimo seką ir 40 A vardinę srovę, tinkantis kontrolės ir paskirstymo grandinėms.

Kam skirtas

Skydų surinkėjams, elektrikams ir techninės priežiūros komandoms, kurioms reikia patikimo, modulinio perjungimo jungiklio pramoniniuose valdymo skydeliuose, pastatų inžinerinėse sistemose ar mašinų pagalbinėse grandinėse. Jis tvirtinamas prie standartinio 35 mm DIN bėgio ir užima tik du modulius, todėl tinka net ankštuose skydeliuose.

Pagrindinės savybės

• 2 polių perjungimo jungiklis, I-O-II (įjungta-išjungta-įjungta) padėtys
• Vardinė darbinė srovė 40 A, darbinė įtampa 230/400 V AC
• Tvirtinamas prie 35 mm DIN bėgio (EN 60715), plotis 2 moduliai (35,5 mm)
• Varžtiniai gnybtai priima standžius laidininkus 1,5–25 mm² ir lanksčius 1,5–16 mm²
• Rankinis valdymas, mechaninis atsparumas 20 000 ciklų

Specifikacijos

• Polių skaičius: 2P
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Dažnis: 50/60 Hz
• Apsaugos laipsnis: IP20 gnybtams, IP40 priekinei pusei, kai sumontuota
• Elektrinis atsparumas: 10 000 ciklų
• Darbinės temperatūros diapazonas: nuo -20 iki 50 °C
• Trumpojo jungimo srovės atsparumas (Icw): 1,5 kA (1 s)
• Standartų atitiktis: IEC/EN 60947-3

Patarimai

Visada patikrinkite didžiausią apkrovą ir perjungimo dažnumą pagal vardinį elektrinį atsparumą. Variklių ar indukcinėms grandinėms atsižvelkite į įjungimo srovę ir pasirinkite tinkamai vertintą jungiklį. Užtikrinkite, kad skydelis būtų tinkamai vėdinamas, kad aplinkos temperatūra neviršytų nurodyto diapazono.

Patarimas: montuodami jungiklį, palikite pakankamai vietos laidų prijungimui ir užtikrinkite, kad gnybtai būtų tvirtai priveržti. Reguliariai tikrinkite jungiklio būklę, ypač jei jis naudojamas dažnai perjungti.
