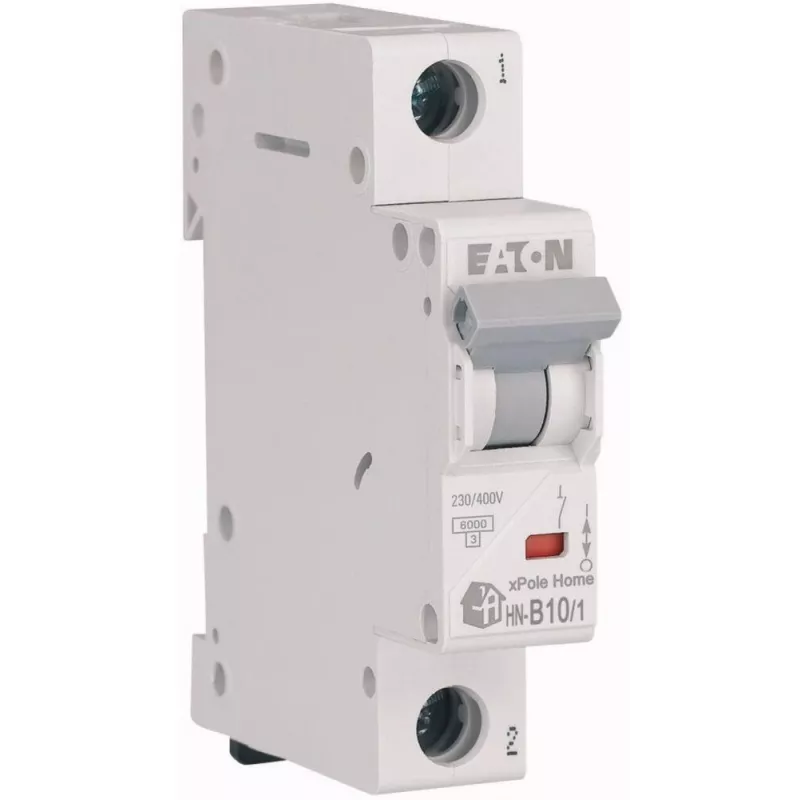

Eaton HN-B10/1 B tipo miniatiūrinis automatinis jungiklis 10A 1 polius 6kA 1 modulis

Pirmas dalykas, kurį pastebėsite paėmę į rankas Eaton HN-B10/1 – jo stebėtinai kompaktiškas korpusas. Vos vieno modulio (17,5 mm) plotis leidžia sutaupyti vietos skirstomajame skydelyje, ypač kai montuojate daug grandinių. Tačiau už šio mažo dydžio slypi tikra apsaugos galia – 6 kA pertraukimo geba ir B tipo charakteristika, užtikrinanti greitą atsaką į perkrovas ir trumpuosius jungimus.

Kuo jis išsiskiria kasdieniam naudojimui?

• B tipo išjungimo kreivė – ideali standartinėms apšvietimo ir kištukinių lizdų grandinėms.
• 10 A vardinė srovė – puikiai tinka namų ir biuro elektros instaliacijai.
• Vieno poliaus konstrukcija ir 1 modulio plotis – taupo vietą skydelyje.
• 6 kA pertraukimo geba pagal IEC/EN 60898-1 – patikima apsauga nuo trumpųjų jungimų.
• Aiškus raudonas/žalias kontaktų padėties indikatorius – akimirksniu matote, ar grandinė įjungta, ar išjungta.
• Platus gnybtų diapazonas: iki 25 mm² kietam ir 16 mm² lanksčiam laidui – lengvas montavimas.
• Montavimas ant DIN bėgelio (EN 60715) – paprasta integracija į esamą sistemą.

Kaip jis veikia kasdien?

Įmontavus į standartinį DIN bėgelį, HN-B10/1 patikimai saugo atšakines grandines. Varžtiniai gnybtai priima įvairių skerspjūvių laidus, todėl laidų sujungimas skirstomajame skydelyje tampa paprastas. Kontaktų padėties indikatorius suteikia momentinį vizualų patvirtinimą apie grandinės būseną, taupydamas jūsų laiką ieškant gedimų. Darbinė temperatūra nuo -25 °C iki +50 °C užtikrina stabilų veikimą įvairiomis sąlygomis. Mechaninis atsparumas – 20 000 ciklų, elektrinis – 10 000 ciklų, todėl šis automatinis jungiklis tarnaus ilgai.

Pagrindinės specifikacijos

• Gaminio tipas: Miniature circuit breaker (MCB)
• Išjungimo charakteristika: B tipo
• Vardinė srovė (In): 10 A
• Polių skaičius: 1P
• Vardinė trumpojo jungimo pertraukimo geba (Icn): 6 kA
• Vardinė įtampa (Ue): 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (EN 60715)
• Modulio plotis: 1 modulis (17,5 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Standartai: IEC/EN 60898-1
• Gnybtų tipas: Varžtiniai gnybtai
• Gnybtų talpa (kietas laidas): 1-25 mm²
• Gnybtų talpa (lankstus laidas): 1-16 mm²
• Energijos ribojimo klasė: 3
• Darbinės temperatūros diapazonas: -25 iki +50 °C
• Elektrinis atsparumas: 10 000 ciklų
• Mechaninis atsparumas: 20 000 ciklų
• Jungimo padėtis: Viršuje ir apačioje
• Indikatorius: Raudonas/žalias kontaktų padėties indikatorius

Paskutinė pastaba

Eaton HN-B10/1 – tai patikimas, kompaktiškas ir lengvai montuojamas automatinis jungiklis, kurį įvertins tiek profesionalūs elektrikai, tiek namų meistrai. Jo kokybė ir ilgaamžiškumas – tai Eaton prekės ženklo garantija.
