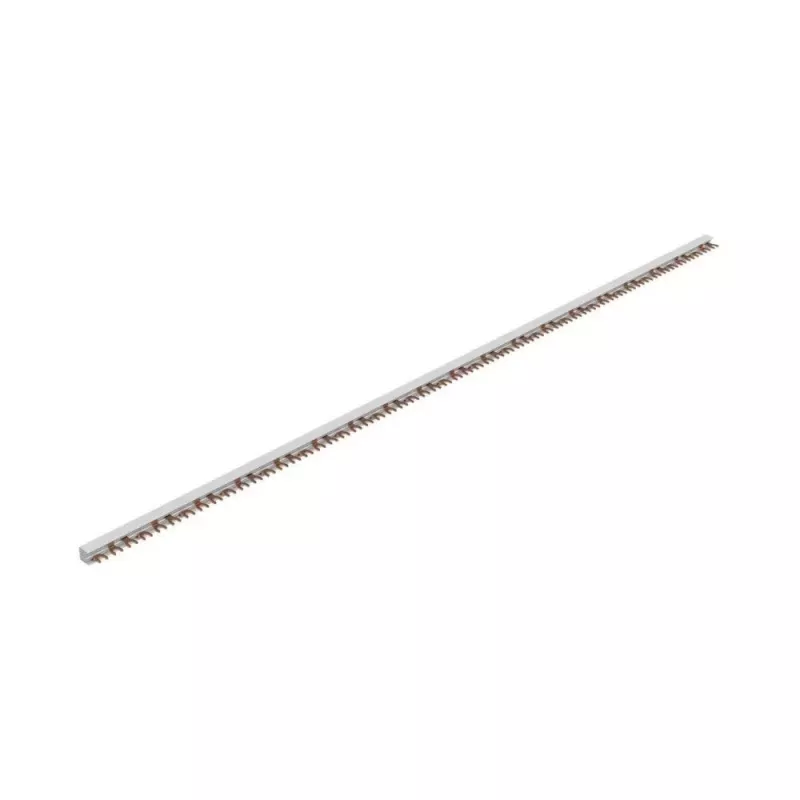

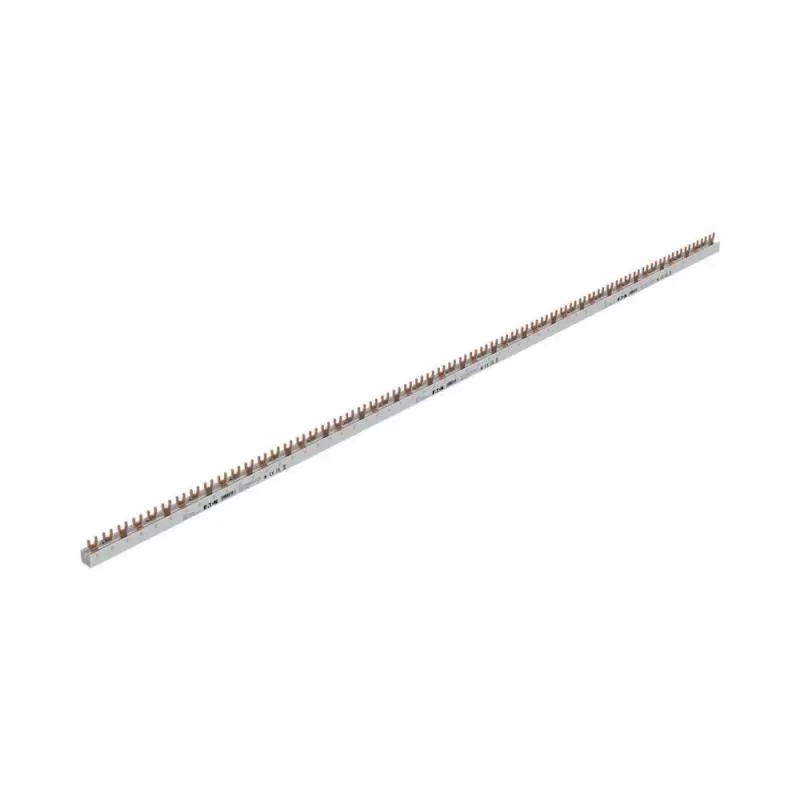

Eaton GVK-10/3P-3TE 3 fazių šakinis šynas 63A 400V 10 modulių (EP-501073)

Skirstomųjų skydų montuotojams, kurie vertina laiką ir tvarkingą instaliaciją: Eaton GVK-10/3P-3TE šakinis šynas leidžia per kelias minutes sujungti iki 10 modulių į vieną trifazę grandinę. Nereikia vynioti atskirų laidų – viskas izoliuota, saugu ir estetiška.

Kam skirtas

Elektrikams ir skydų surinkėjams, kurie montuoja Eaton xPole serijos automatinius jungiklius ar RCD įrenginius ant DIN bėgelio ir nori greitai, patikimai bei tvarkingai sujungti trifazes linijas.

Pagrindiniai privalumai

• Trifazis šakinis šynas, skirtas DIN bėgelio moduliniams įrenginiams
• Sujungia iki 10 modulių (10 x 1TE žingsnis)
• Vardinė srovė: 63 A, vardinė įtampa: 400 V AC
• Laidininko skerspjūvis: 10 mm², varis
• Visiškai izoliuotas plastikinis korpusas, pilkos spalvos
• Suderinamas su Eaton xPole serijos automatiniais jungikliais ir RCD

Specifikacijos

• Tipas: Šakinis šynas
• Fazių skaičius: 3
• Polių skaičius: 3
• Jungiamų modulių skaičius: 10
• Vardinė srovė (In): 63 A
• Vardinė įtampa (Ue): 400 V AC
• Laidininko skerspjūvis: 10 mm²
• Modulio žingsnis: 18 mm
• Šyno prijungimo tipas: Šakinis (kištukinis)
• Izoliacijos tipas: Visiškai izoliuotas
• Laidininko medžiaga: Varis
• Izoliacijos medžiaga: Plastikas
• Suderinamumas: Eaton xPole serijos įrenginiai
• Montavimo tipas: DIN bėgelio moduliniams įrenginiams
• Paskirtis: Galios paskirstymas elektros skydeliuose
• Spalva: Pilka
• Serija: GVK

Kaip naudoti

Šynas tiesiog užmaunamas ant modulių gnybtų – nereikia nuimti įrenginių nuo DIN bėgelio. Tai žymiai pagreitina montavimą ir sumažina klaidų tikimybę. Prieš naudodami įsitikinkite, kad šynas tinka prie konkrečių Eaton xPole įrenginių.

Patarimas: prieš montuodami visada patikrinkite, ar šyno ilgis atitinka jūsų modulių skaičių ir ar jis suderinamas su naudojamais automatiniais jungikliais. Tvarkingai suplanavę išdėstymą, sutaupysite laiko ir išvengsite nereikalingų laidų.
