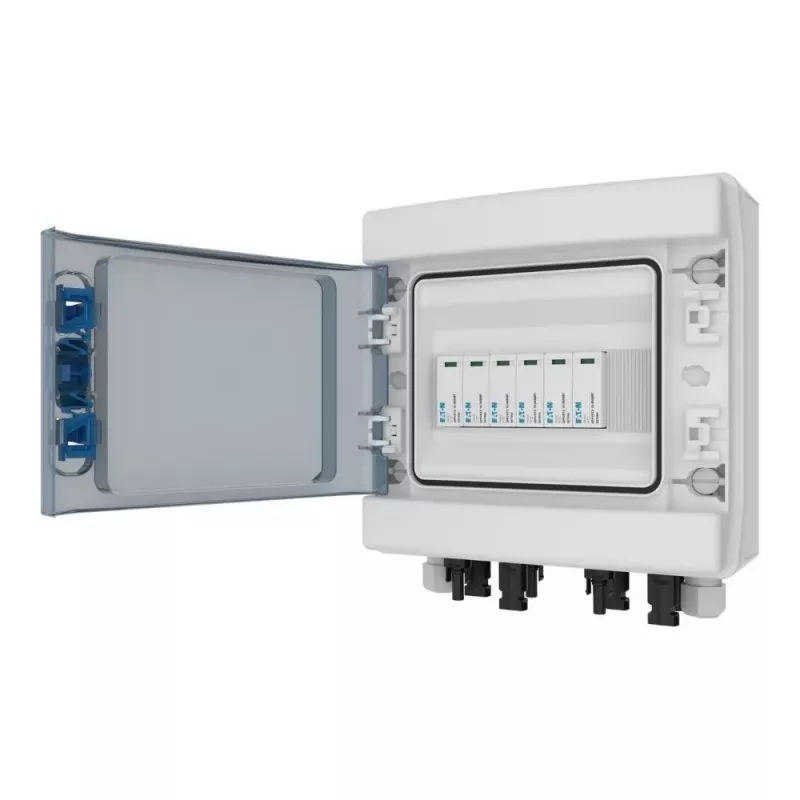

Eaton fotovoltinė DC stringbox 2x IN+2x OUT SPD Type 2 MC4 (EP-501989)

Kai montuojate saulės elektrinę su dviem stringais, kiekvienas papildomas laidų sujungimas ir atskiras apsaugos modulis reiškia daugiau laiko ir daugiau vietų, kur gali atsirasti gedimas. Eaton DC stringbox sujungia dviejų stringų įėjimus į du išėjimus, integruoja Type 2 viršįtampių apsaugą ir dvipolį DC atskyriklį viename IP65 korpuse. Taip sutaupote montavimo laiko ir sumažinate riziką, kad kažkas bus prijungta neteisingai.

Kodėl verta rinktis

• Viename korpuse – stringų sujungimas, viršįtampių apsauga ir apkrovos atjungiklis, todėl mažiau laidų ir mažiau galimų gedimų taškų.
• IP65 korpusas iš UV atsparaus polikarbonato tinka lauko montavimui – nei lietus, nei saulė jam nepakenks.
• MC4 jungtys jau sumontuotos, todėl prie standartinių PV kabelių prijungsite greitai ir be papildomų įrankių.
• 1000 V DC nominali įtampa atitinka šiuolaikinių stringinių inverterių įėjimus.

Techniniai duomenys

• Įėjimai: 2 stringai
• Išėjimai: 2
• Maks. sistemos įtampa: 1000 V DC
• Maks. srovė vienam stringui: 15 A
• SPD tipas: Type 2 (In 20 kA, Imax 40 kA)
• Jungtys: MC4
• Korpusas: IP65, UV atsparus polikarbonatas
• Integruotas DC atskyriklis: 2 polių, 32 A
• Darbinė temperatūra: -25°C iki +50°C
• Montavimas: ant sienos

Kam tinka

• Namelio saulės elektrinėms, kuriose vienam MPPT įėjimui tenka du stringai.
• Mažiems komerciniams stogams iki 1000 V DC.
• Esamų sistemų atnaujinimui, kai reikia atskiro DC atjungiklio.

Kaip naudoti

Dėžutė skirta montuoti ant sienos. Prijunkite PV stringų kabelius prie MC4 jungčių, o išėjimus – prie inverterio. Integruotas 32 A dvipolis atskyriklis leidžia saugiai atjungti DC grandinę prieš atliekant techninę priežiūrą.

Patarimas: prieš jungdami visada įsitikinkite, kad DC atskyriklis yra išjungtoje padėtyje, o stringų poliškumas atitinka žymėjimą. Jei montuojate lauke, palikite šiek tiek laisvo kabelio, kad vanduo negalėtų nutekėti tiesiai į korpusą.
