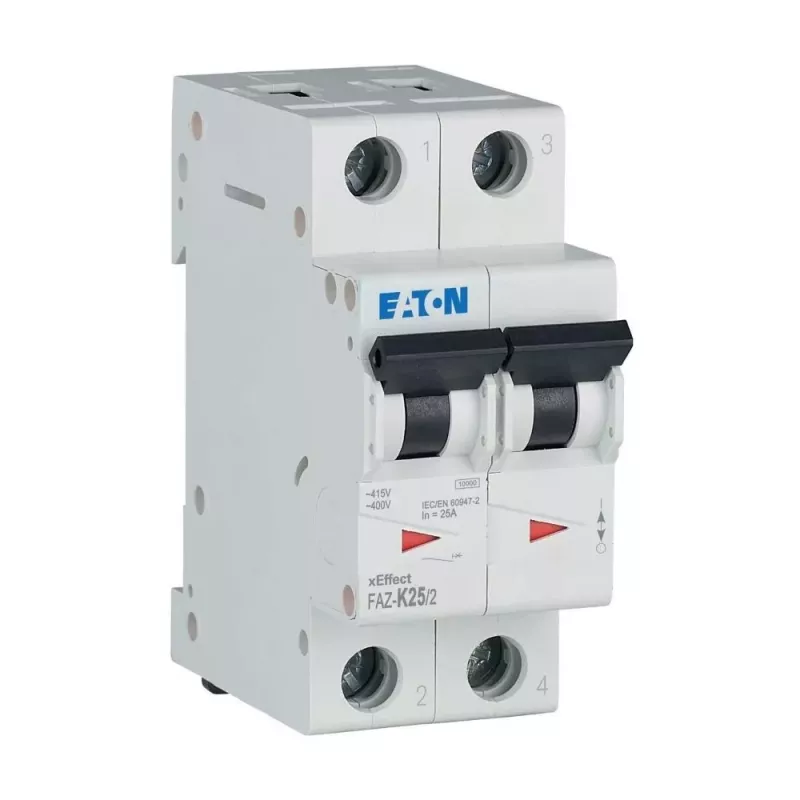

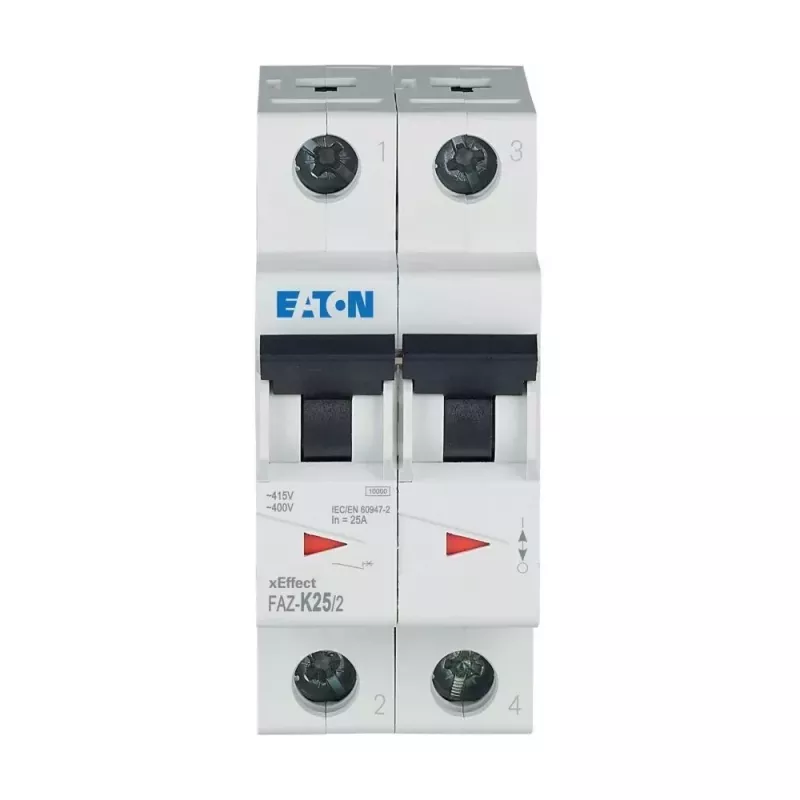

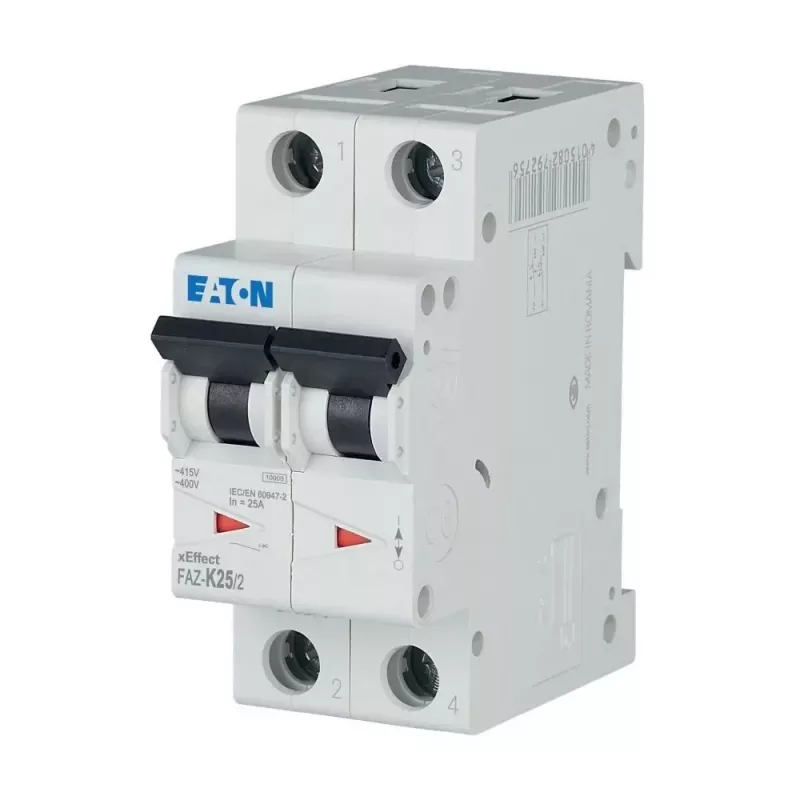

EATON FAZ-K25/2 automatinis grandinės pertraukiklis (MCB), K charakteristika, 25 A, 2 polių, 10 kA 278800

EATON FAZ-K25/2 – tai dvipolis automatinis grandinės pertraukiklis su K tipo išjungimo charakteristika, skirtas apsaugoti variklius, transformatorius ir kitą įrangą nuo perkrovų ir trumpųjų jungimų. Dėl K charakteristikos jis atlaiko dideles įjungimo sroves, todėl idealiai tinka ten, kur paprasti automatiniai jungikliai suveiktų per anksti.

Kodėl verta rinktis

K charakteristika leidžia trumpam viršyti vardinę srovę (iki 8–12 kartų) neįjungiant apsaugos, todėl puikiai tinka variklių, transformatorių ir kitų prietaisų su didelėmis paleidimo srovėmis apsaugai. Kompaktiškas dviejų modulių plotis taupo vietą skirstomojoje spintoje.

Kam tinka

• Variklių grandinių apsaugai
• Transformatorių apsaugai
• Pramoninėms valdymo spintoms
• Skirstomiesiems skydams

Pagrindinės specifikacijos

• Polių skaičius: 2
• Išjungimo charakteristika: K
• Vardinė srovė: 25 A
• Vardinė įtampa (AC): 230/400 V
• Vardinė jungimo galia (Icn): 10 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (EN 60715)
• Apsaugos laipsnis: IP20
• Gnybtai: varžtiniai
• Gnybtų talpa: 1-25 mm² (viela/susukta)
• Energijos ribojimo klasė: 3
• Standartai: IEC/EN 60898-1
• Darbinė temperatūra: -25 iki +75 °C
• Įtampos tipas: AC
• Modulių plotis: 2
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Vardinė izoliacijos įtampa (Ui): 440 V

Kaip naudoti

Pertraukiklis montuojamas ant standartinio DIN bėgelio skirstomojoje spintoje. Prijunkite fazinius laidus prie viršutinių gnybtų, o apkrovą – prie apatinių. Užveržkite varžtus reikiamu momentu, kad būtų užtikrintas patikimas kontaktas. Prieš įjungiant maitinimą, patikrinkite, ar grandinė teisingai sujungta.

Patarimas: montuodami pertraukiklį, įsitikinkite, kad grandinės srovė neviršija 25 A, o trumpojo jungimo srovė neviršija 10 kA. Jei abejojate, pasikonsultuokite su kvalifikuotu elektriku.
