Eaton ETR4-70-A daugiafunkcinė laiko relė, 24-240 V AC/DC, 2 perjungimo kontaktai, 0,05 s-100 h, DIN bėgelis

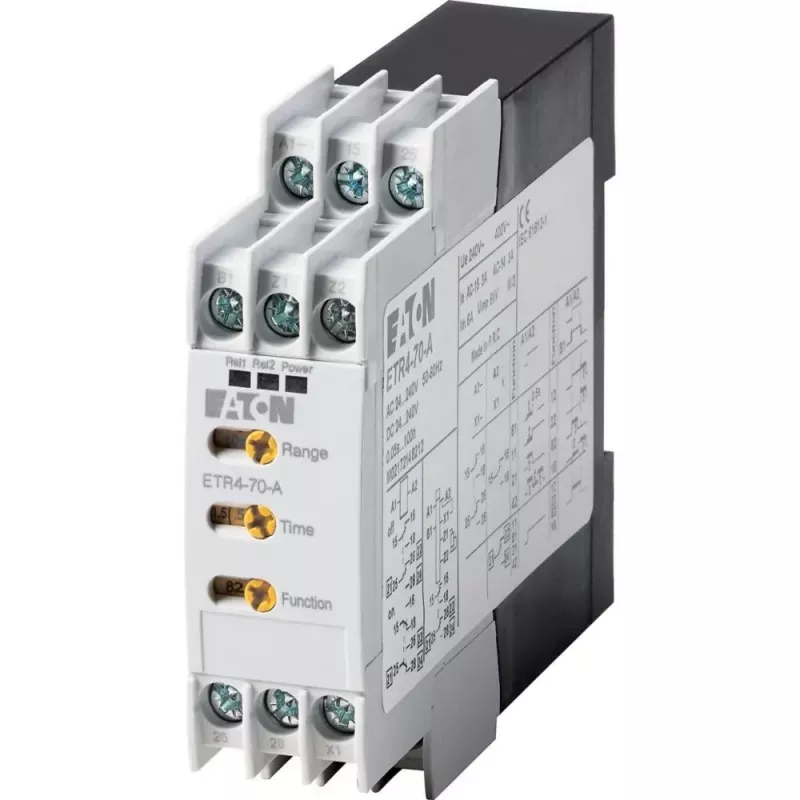

Pirmas dalykas, kurį pastebėsite paėmę į rankas Eaton ETR4-70-A – kompaktiškas 22,5 mm pločio korpusas, kuris vos užima vieną modulį jūsų valdymo spintoje. Bet neapsigaukite dėl mažo dydžio – ši laiko relė slepia dešimt skirtingų funkcijų ir septynis laiko diapazonus, nuo 0,05 sekundės iki 100 valandų. Tai tarsi šveicariškas peiliukas tarp relių: vienas įrenginys, kuris gali pakeisti kelias atskiras reles jūsų atsargų lentynoje.

Kodėl verta rinktis šią relę?

Įsivaizduokite, kad jums reikia uždelsimo įjungti ventiliatorių, mirksinčio signalo įspėjamajam švyturiui ar žvaigždė-trikampis paleidimo sekos varikliui. Su ETR4-70-A viską galite sukonfigūruoti vienu įrenginiu. Platus maitinimo diapazonas 24-240 V tiek kintamajai, tiek nuolatinei srovei reiškia, kad nebereikia rinktis atskiros relės kiekvienai įtampai – tai supaprastina atsargų valdymą ir mažina klaidų riziką. Du perjungimo kontaktai leidžia atskirai valdyti valdymo ir apkrovos grandines, o aiškūs LED indikatoriai padeda greitai patikrinti būseną paleidimo metu.

Pagrindinės specifikacijos

• Maitinimo įtampa: 24-240 V AC/DC (platus diapazonas)
• Laiko funkcijos: 10 pasirenkamų (įjungimo delsa, išjungimo delsa, mirksėjimas, impulsų generatorius, žvaigždė-trikampis ir kt.)
• Laiko diapazonai: 7, apimantys nuo 0,05 s iki 100 h
• Išėjimo kontaktai: 2 perjungimo (CO) relės, 5 A @ 250 V AC varžinė apkrova
• Montavimas: DIN bėgelis (35 mm), plotis 22,5 mm (1 modulis)
• Prijungimas: varžtiniai gnybtai
• Indikacija: LED maitinimui ir relės būsenai
• Darbinė temperatūra: nuo -25 iki +60 °C
• Apsauga: IP20 gnybtai, IP40 korpusas
• Sertifikatai: CE, UL, CSA, GL, CCC, EAC, RCM

Kam ši relė tinka?

Ši relė puikiai tinka tiek pramonės automatizavimo spintoms, tiek smulkesniems projektams. Ji idealiai tinka vėluojamam variklių, ventiliatorių ar siurblių paleidimui/stabdymui, mirksinčių signalų generavimui įspėjamiesiems švyturiams, nuosekliam perjungimui konvejerių linijose ar laiko pagrindu veikiančiam atsarginių įrenginių perjungimui. Dėl plačių laiko diapazonų ji tinka tiek trumpiems procesams (milisekundės), tiek ilgiems (iki 100 valandų), todėl ją galima naudoti net kasdieniuose scenarijuose, pavyzdžiui, apšvietimo valdymui.

Kaip naudoti?

Nustatymas paprastas: pasirinkite norimą laiko funkciją (pvz., ON-delay) ir laiko diapazoną, tada sukite reguliatorių iki reikiamos vertės. LED indikatorius parodys, kada relė aktyvi. Dėl plačios maitinimo įtampos nereikia jaudintis dėl poliškumo ar įtampos tipo – tiesiog prijunkite 24-240 V AC arba DC. Įsitikinkite, kad apkrova neviršija kontaktų specifikacijų (5 A / 250 V AC) ir laikykitės tinkamos laidų sujungimo praktikos.

Patarimas: prieš pradėdami eksploatuoti, patikrinkite laiko nustatymus su chronometru – paklaida yra tik ±0,5% pakartojamumo ir ±5% nustatymo tolerancija, todėl galite tikėtis didelio tikslumo. Dėl atšiaurių sąlygų (jūrinis sertifikatas GL) ši relė tinka net laivų sistemoms.
