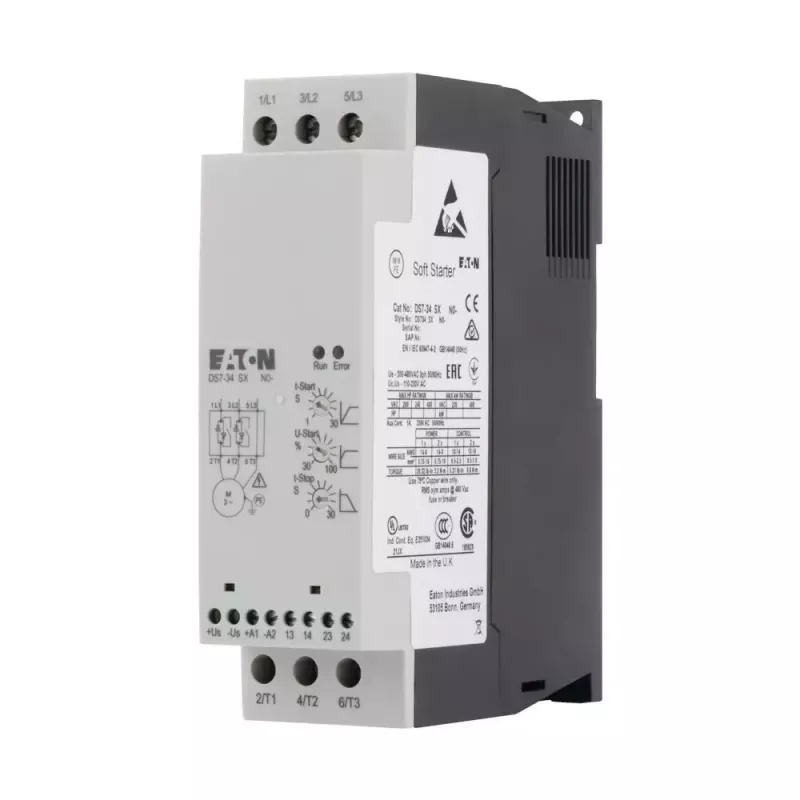

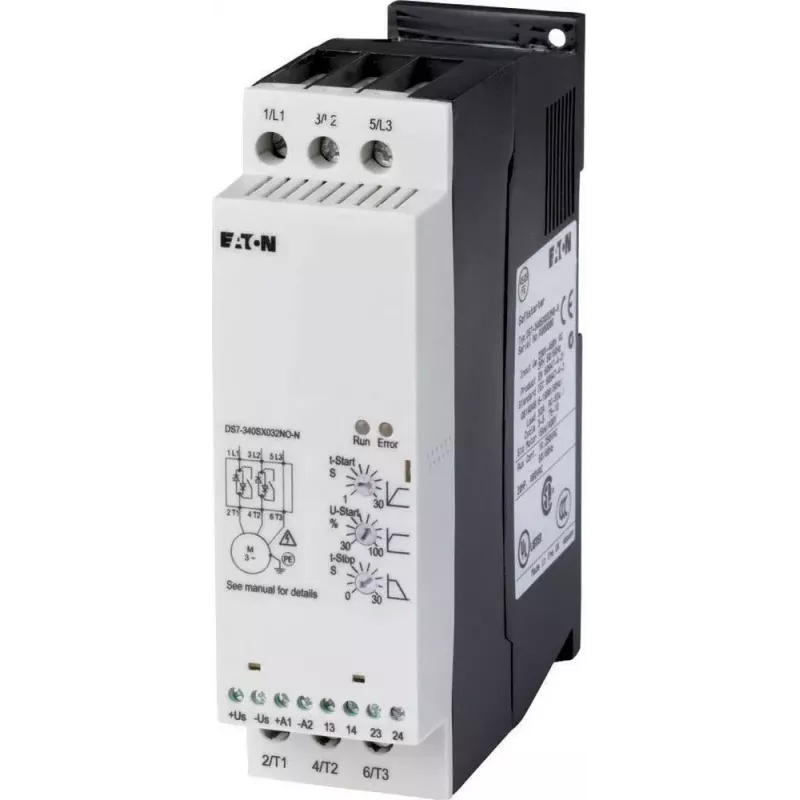

Eaton DS7-340SX016N0-N Švelnaus paleidimo starteris, 16 A, 200-480 V AC, 3 fazių, 7,5 kW prie 400 V 134912

Kai trifazis variklis užvedamas tiesiogiai, tiek tinklas, tiek mechanika patiria stiprų smūgį – dideli srovės šuoliai, trūkčiojimas, greitas diržų, guolių ir reduktorių susidėvėjimas. Eaton DS7-340SX016N0-N švelnaus paleidimo starteris išsprendžia šią problemą: jis valdo įtampą variklio paleidimo ir stabdymo metu, todėl variklis įsibėgėja tolygiai, be smūgių.

Kodėl verta rinktis šį modelį

DS7 serijos starteris turi integruotą apėjimo kontūrą (bypass), kuris nuolatinio darbo metu sumažina galios nuostolius ir šilumos išsiskyrimą – tai reiškia mažesnes elektros sąnaudas ir ilgesnį įrenginio tarnavimo laiką. Be to, įmontuota variklio apsauga nuo perkrovos pašalina būtinybę naudoti atskirą šiluminę relę. Platus valdymo įtampos diapazonas (110–230 V AC/DC) leidžia lengvai pritaikyti starterį prie įvairių valdymo sistemų.

Kam tinka

• Konvejerių ir medžiagų transportavimo linijoms, kur svarbus sklandus pajudėjimas
• Siurbliams ir ventiliatoriams, kuriems reikalingas švelnus paleidimas ir sustabdymas
• Kompresoriams ir nedidelėms mašinoms su trifaziais varikliais iki 7,5 kW
• Įrenginiams, kuriuose reikia sumažinti paleidimo srovę, kad nekristų įtampa tinkle

Pagrindinės specifikacijos

• Nominali darbinė srovė: 16 A
• Nominali darbinė įtampa: 200–480 V AC
• Valdymo įtampa: 110–230 V AC/DC
• Variklio galia: 4 kW (230 V), 7,5 kW (400 V), 11 kW (480 V)
• Integruotas apėjimo kontūras ir variklio apsauga nuo perkrovos
• Apsaugos laipsnis: IP20
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Aplinkos temperatūra: nuo -25 iki +50 °C

Kaip naudoti

Starteris montuojamas tiesiai ant DIN bėgelio arba tvirtinamas varžtais. Prijunkite trifazį variklį prie išėjimo gnybtų, o maitinimo liniją – prie įėjimo. Valdymo gnybtuose prijunkite paleidimo/stabdymo signalus pagal schemą. Jei reikia integruoti į automatizavimo tinklą, galima pridėti SmartWire-DT modulį.

Patarimas: prieš montuodami įsitikinkite, kad variklio vardinė srovė neviršija 16 A, o maitinimo įtampa patenka į 200–480 V AC diapazoną. Jei variklis dirba su dažnais paleidimais, švelnaus paleidimo starteris prailgins tiek variklio, tiek mechaninių dalių tarnavimo laiką.
