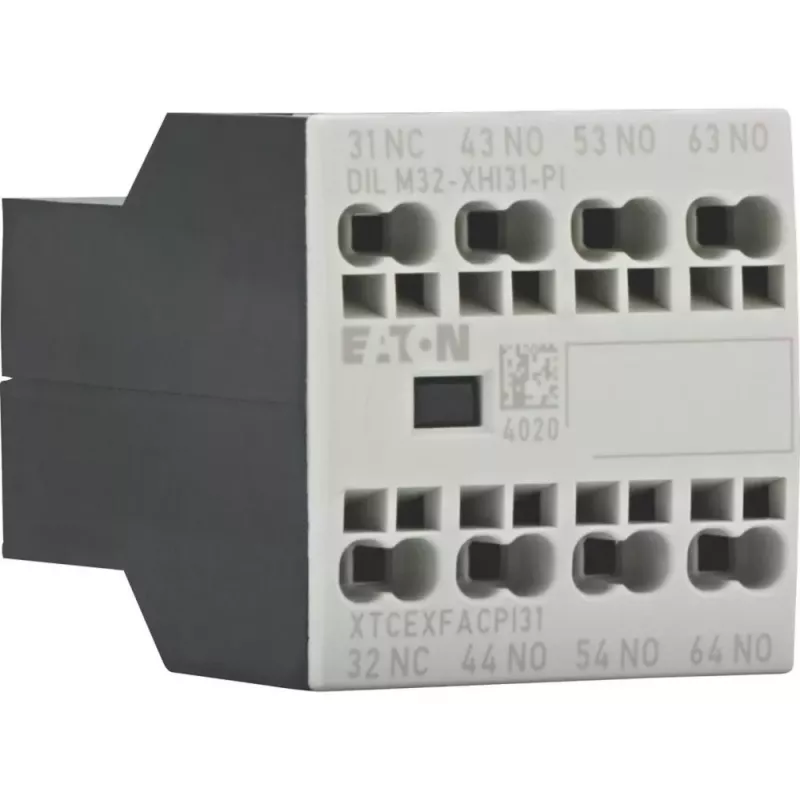

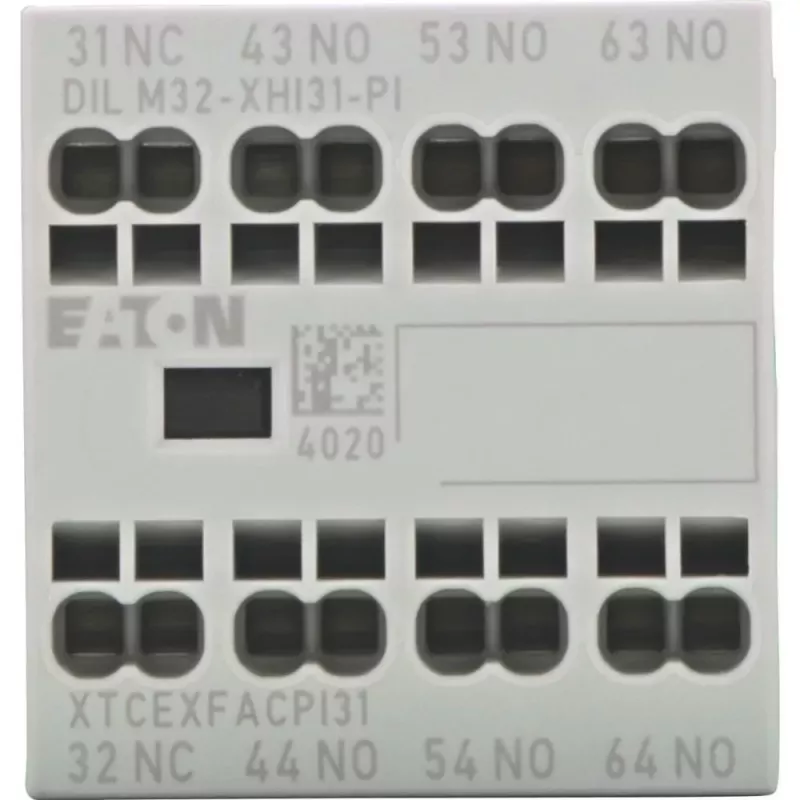

Eaton DILM32-XHI31-PI pagalbinis kontaktų blokas, 3NO+1NC, 4A, varžtiniai gnybtai, priekinis montavimas DILM7-DILM32 kontaktoriams 199312

Priekinis montavimas – tai, ką pastebėsite pirmiausia: Eaton DILM32-XHI31-PI pagalbinis kontaktų blokas tiesiog užsifiksuoja ant DILM7–DILM32 serijos kontaktorių priekio, todėl papildyti valdymo grandinę galima per kelias minutes, nereikalaujant jokių papildomų laikiklių ar įrankių. Tvirtas korpusas ir aiški 3NO+1NC konfigūracija iš karto išsprendžia signalizacijos bei blokavimo grandinių poreikį.

Kodėl verta rinktis

• 3 normaliai atviri (NO) ir 1 normaliai uždaras (NC) kontaktas – lankstus valdymo ir signalizacijos funkcijų išplėtimas
• Priekinis montavimas – greitas ir patogus montavimas ant suderinamų kontaktorių
• Vardinė darbinė srovė: 4 A esant AC-15 (220–240 V) ir 3 A esant DC-13 (220 V)
• Varžtiniai gnybtai priima vienagyslius arba daugiagyslius laidininkus nuo 0,75 iki 2,5 mm²
• Didelis mechaninis patvarumas – 10 milijonų operacijų
• Apsaugos laipsnis IP20 – tinka sausoje, kontroliuojamoje aplinkoje

Techninė informacija

• Kontaktų konfigūracija: 3 NO + 1 NC
• Montavimo tipas: priekinis
• Suderinamumas: DILM7–DILM32 kontaktoriams
• Vardinė darbinė srovė (AC-15, 220–240 V): 4 A
• Vardinė darbinė srovė (DC-13, 220 V): 3 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai
• Atitinka standartą: IEC/EN 60947-5-1
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Prijungimo galimybės: 1 x (0,75–2,5) mm², 2 x (0,75–2,5) mm²
• Elektrinis patvarumas (AC-15): 1,5 x 10^6 operacijų
• Mechaninis patvarumas: 10 x 10^6 operacijų
• Pagalbinių kontaktų skaičius: 4
• Serija: DILM

Kam tinka

Šis blokas skirtas elektros valdymo spintų montuotojams, pramonės automatizavimo specialistams ir techninės priežiūros inžinieriams, kurie naudoja Eaton DILM7–DILM32 kontaktorių seriją. Jis puikiai tinka, kai reikia papildomų signalinių kontaktų arba blokavimo grandinių, pavyzdžiui, siurblio ar ventiliatoriaus valdymo schemose.

Kaip naudoti

Blokas montuojamas tiesiai ant kontaktoriaus priekio – tereikia nuimti apsauginį dangtelį (jei yra) ir užspausti bloką, kol išgirsite spragtelėjimą. Varžtinius gnybtus priveržkite atsuktuvu, įsitikinkite, kad laidininkai tvirtai laikosi. Prieš įjungdami maitinimą, patikrinkite, ar kontaktų būsena atitinka jūsų schemą (NO/NC).

Mūsų nuomonė

Patikimas pagalbinis kontaktų blokas su aiškiais parametrais ir patikrintu suderinamumu. 3NO+1NC konfigūracija ir didelis mechaninis patvarumas užtikrina ilgaamžiškumą net intensyvaus naudojimo sąlygomis. Rekomenduojame tiems, kurie vertina kokybę ir paprastą montavimą.
