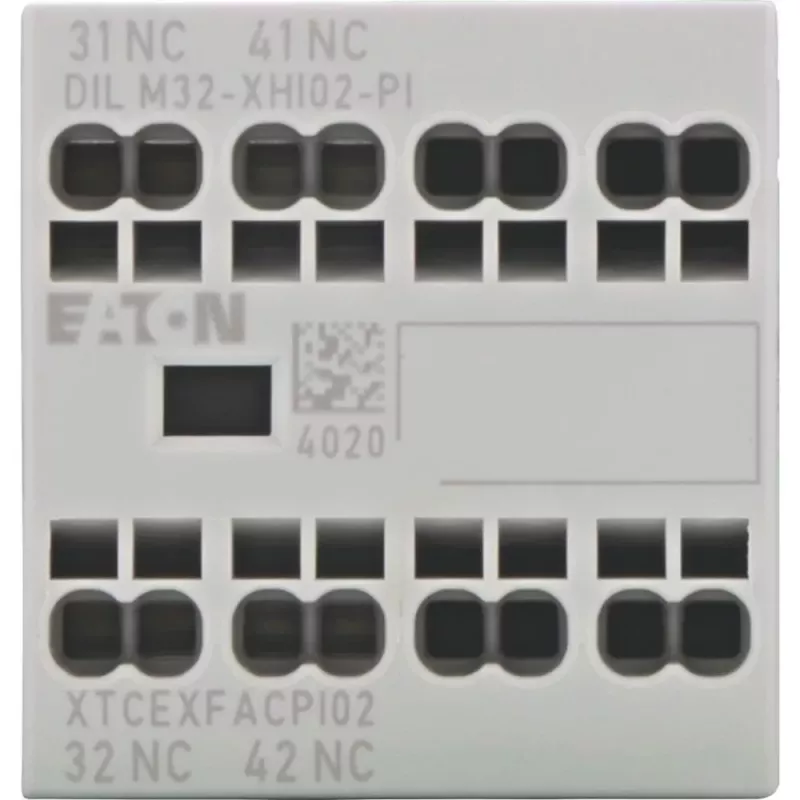

Eaton DILM32-XHI02-PI pagalbinis kontaktų blokas, 2 NC, 4 A, priekinis montavimas 199310

Kai reikia papildomų normaliai uždarytų kontaktų valdymo grandinėse, Eaton DILM32-XHI02-PI pagalbinis kontaktų blokas yra patikimas sprendimas. Jis skirtas montuoti priekyje ant Eaton DILM7–DILM32 kontaktorų, todėl praplečia jų funkcijas ir leidžia lengvai integruoti signalizacijos ar valdymo grandines.

Kodėl verta rinktis

• Du normaliai uždaryti (NC) kontaktai užtikrina lankstų valdymą
• Vardinė darbinė srovė 4 A esant AC-15 (220/240 V)
• Priekinis montavimas – greitas ir patogus įrengimas ant DILM7–DILM32 kontaktorų
• Didelis elektrinis patikimumas: 1,3 mln. perjungimų
• Platus darbinės temperatūros diapazonas: nuo -25 iki +60 °C

Techniniai duomenys

• Kontaktų konfigūracija: 0 NO / 2 NC
• Vardinė darbinė srovė (AC-15, 220/240 V): 4 A
• Vardinė darbinė srovė (DC-13, 24 V): 1 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai gnybtai
• Prijungimo galimybė (vientisos): 0,75–2,5 mm² (1 arba 2 laidininkai)
• Prijungimo galimybė (suvytos su įvore): 0,75–2,5 mm² (1 arba 2 laidininkai)
• Mechaninis patikimumas: 10 mln. perjungimų
• Elektrinis patikimumas: 1,3 mln. perjungimų
• Atitinka standartą: IEC/EN 60947-5-1

Kam tinka

Šis pagalbinis kontaktų blokas skirtas tiems, kurie naudoja Eaton DILM7–DILM32 serijos kontaktorius ir nori išplėsti valdymo grandinių galimybes. Jis puikiai tinka pramoninėms automatizavimo sistemoms, mašinų valdymui, signalizacijai ar bet kur, kur reikia patikimų NC kontaktų.

Kaip naudoti

Blokas montuojamas tiesiai ant kontaktorės priekio. Prijunkite laidus prie varžtinių gnybtų, laikydamiesi nurodytų prijungimo galimybių. Dėl kompaktiškos konstrukcijos ir aiškios kontaktų konfigūracijos montavimas yra greitas ir paprastas.

Patarimas: prieš montuodami įsitikinkite, kad kontaktorius yra atjungtas nuo maitinimo. Naudokite tinkamo skerspjūvio laidus (0,75–2,5 mm²) ir tvirtai priveržkite gnybtus, kad užtikrintumėte patikimą kontaktą.
