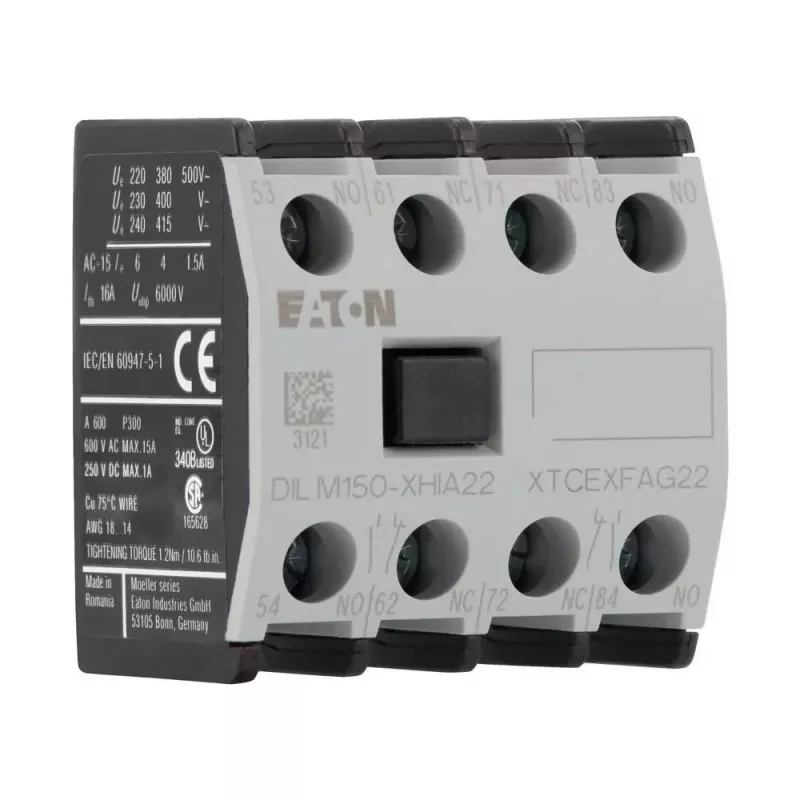

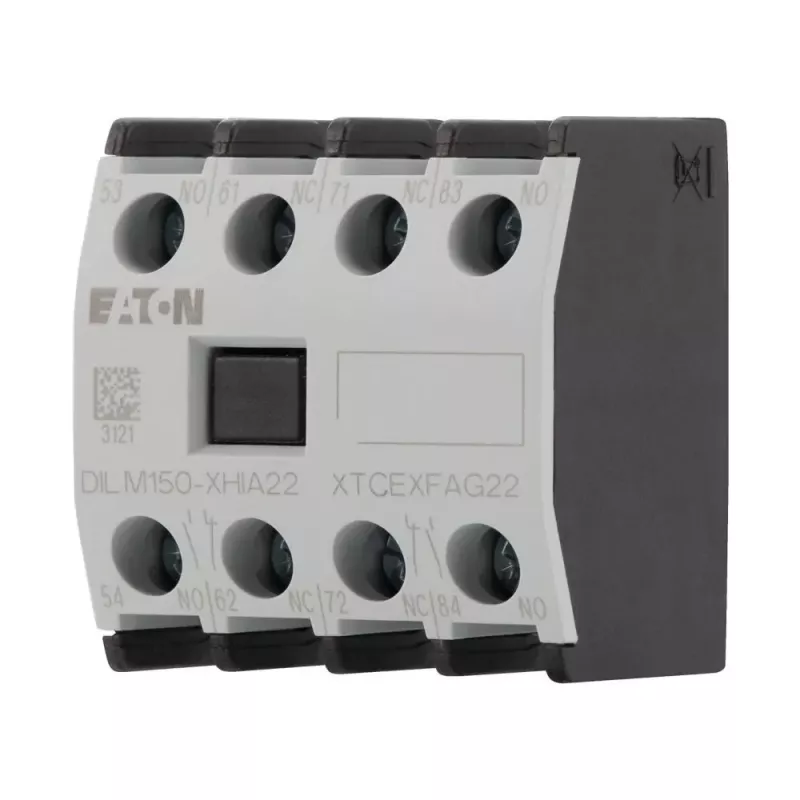

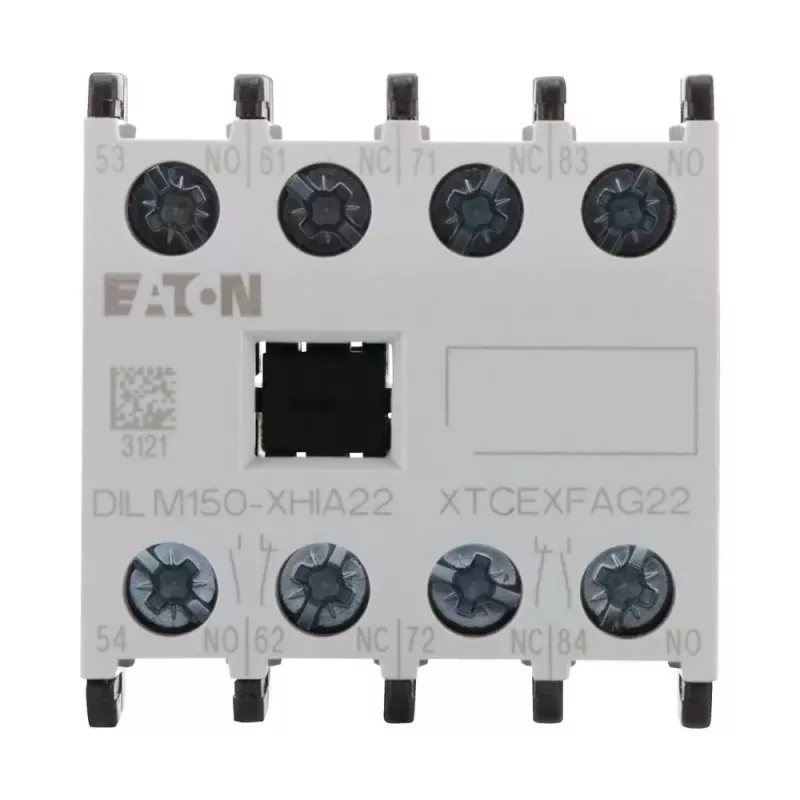

Eaton DILM150-XHIA22 pagalbinis kontaktų blokas, 2NO+2NC, priekinio montavimo, varžtiniai gnybtai 283464

Kai valdymo grandinėse pritrūksta kontaktų, tenka stabdyti darbą ir ieškoti sprendimo. Eaton DILM150-XHIA22 pagalbinis kontaktų blokas išsprendžia šią problemą – jame sumontuoti 2 normaliai atviri (NO) ir 2 normaliai uždari (NC) kontaktai, o priekinis montavimas leidžia greitai ir patogiai išplėsti esamo kontaktorius galimybes.

Kam skirtas

Šis pagalbinis kontaktų blokas skirtas elektros skydų montuotojams ir techninės priežiūros specialistams, naudojantiems Eaton DILM40–DILM150 serijos kontaktorius. Jis pravers, kai reikia papildomų kontaktų blokavimo grandinėms, būsenos indikacijai ar valdymo logikai įgyvendinti.

Pagrindinės savybės

• Kontaktų konfigūracija: 2 NO + 2 NC
• Priekinis montavimas – greitas ir patogus montavimas ant suderinamų kontaktorų
• Varžtiniai gnybtai užtikrina patikimą prijungimą
• Vardinė darbinė srovė: 4 A esant AC-15 230/400 V, 1 A esant DC-13 24 V
• Vardinė izoliacijos įtampa: 690 V
• Mechaninis ilgaamžiškumas: daugiau nei 10 milijonų operacijų
• Darbinė temperatūra: nuo -25 iki +60 °C

Specifikacijos

• Gaminio tipas: pagalbinis kontaktų blokas
• Serija: DILM
• Suderinamumas: Eaton DILM40–DILM150 kontaktoriams
• Polių skaičius: 4
• Kontaktų konfigūracija: 2 NO + 2 NC
• Montavimo tipas: priekinis montavimas
• Gnybtų tipas: varžtiniai gnybtai
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (AC-15, 400 V): 4 A
• Vardinė darbinė srovė (DC-13, 24 V): 1 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20 (gnybtams)
• Mechaninis ilgaamžiškumas: > 10 milijonų operacijų
• Elektrinis ilgaamžiškumas: > 1 milijono operacijų
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947-5-1

Kaip naudoti

Prieš užsakydami įsitikinkite, kad jūsų kontaktorius priklauso DILM40–DILM150 modelių grupei. Priekinio montavimo konstrukcija leidžia bloką užfiksuoti be papildomų įrankių, todėl montavimas ar keitimas atliekamas greitai ir netrikdo įrenginio veikimo.

Patarimas: montuodami kontaktų bloką, visada atjunkite maitinimą ir patikrinkite, ar kontaktų būsena atitinka jūsų valdymo schemą. Jei reikia daugiau pagalbinių kontaktų, šį bloką galima derinti su kitais DILM serijos priedais.
