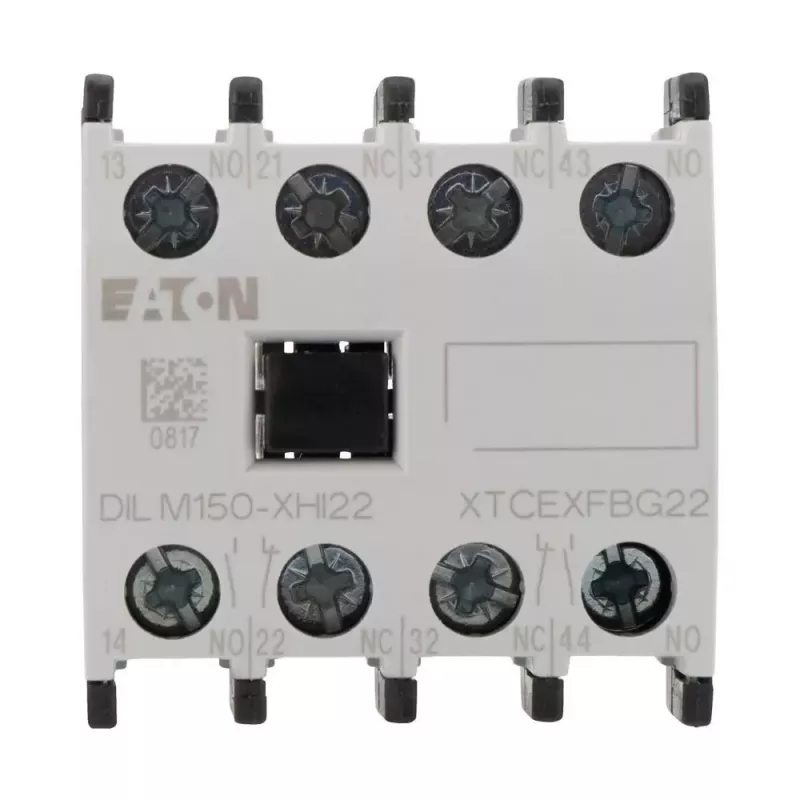

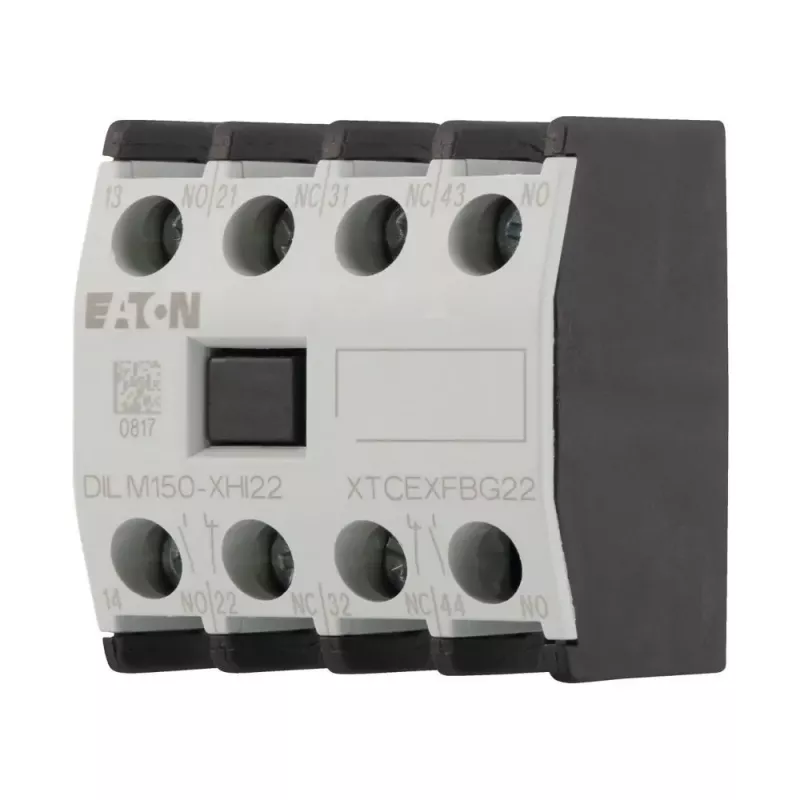

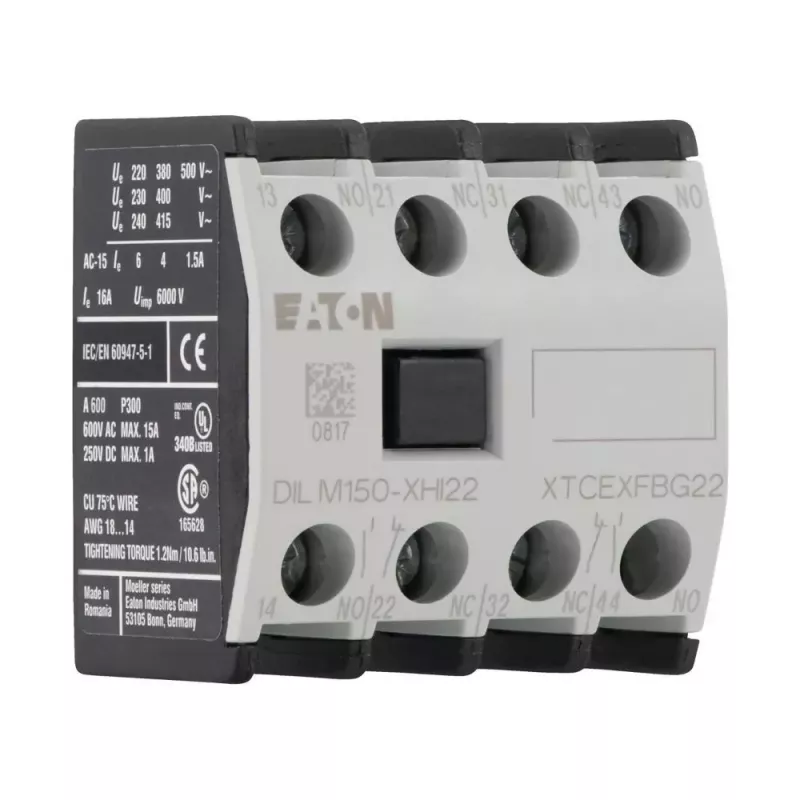

Eaton DILM150-XHI22 pagalbinis kontaktų blokas, 2NO+2NC, priekinio montavimo, varžtiniai gnybtai 277950

Prisukami gnybtai ir tvirtas korpusas – štai ką pastebėsite pirmiausia paėmę į rankas Eaton DILM150-XHI22 pagalbinį kontaktų bloką. Jis skirtas tiems, kurie vertina patikimą elektros grandinių valdymą ir nori išplėsti savo kontaktorius papildomais kontaktais be jokių kompromisų.

Kodėl verta rinktis

Šis blokas suteikia du normaliai atvirus (NO) ir du normaliai uždarytus (NC) kontaktus, todėl galite lengvai valdyti signalines grandines, šviesos indikaciją ar kitas pagalbines funkcijas. Mechaninis ilgaamžiškumas – net 10 milijonų perjungimų, tad tarnaus ilgus metus net intensyvaus naudojimo sąlygomis. Kompaktiškas dizainas puikiai dera su DILM40–DILM170 serijos kontaktoriais, o priekinis montavimas leidžia greitai ir patogiai sumontuoti.

Kam tinka

• Eaton DILM kontaktoriams (DILM40 – DILM170)
• Valdymo grandinėms, kuriose reikia papildomų NO/NC kontaktų
• Pramonės automatizavimo ir variklių valdymo sistemoms

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2 NO + 2 NC
• Nominali darbinė srovė (AC-15, 230 V): 4 A
• Nominali darbinė srovė (DC-13, 220 V): 1 A
• Nominali izoliacijos įtampa: 690 V
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Mechaninis ilgaamžiškumas: 10 milijonų perjungimų
• Gnybtų talpa (kietagyslis): 1 x (0,75 - 2,5) mm²
• Gnybtų talpa (lankstus su įvore): 1 x (0,75 - 1,5) mm²
• Priveržimo momentas: 0,8 - 1,2 Nm

Kaip naudoti

Blokas montuojamas priekinėje kontaktoriaus pusėje ir tvirtinamas varžtais. Prieš jungdami maitinimą, būtinai patikrinkite, ar kontaktų konfigūracija atitinka jūsų schemą. Varžtus priveržkite nurodytu momentu – taip užtikrinsite patikimą elektros kontaktą ir išvengsite perkaitimo.

Patarimas: prieš užsakydami įsitikinkite, kad šis blokas tinka būtent jūsų Eaton DILM kontaktorio modeliui. Montuodami laikykitės priveržimo momento reikalavimų – tai prailgins įrenginio tarnavimo laiką.
