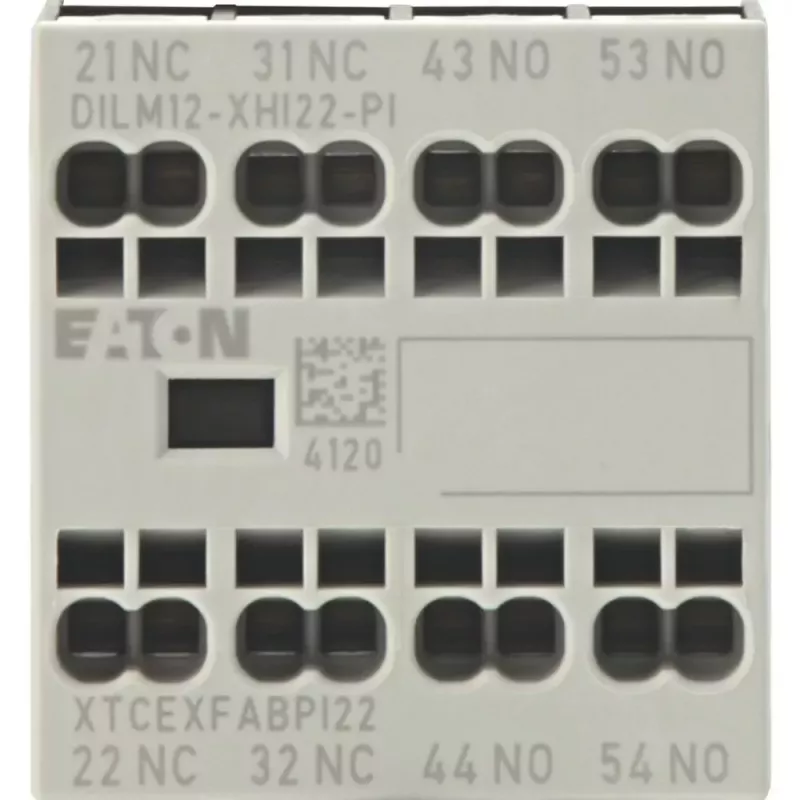

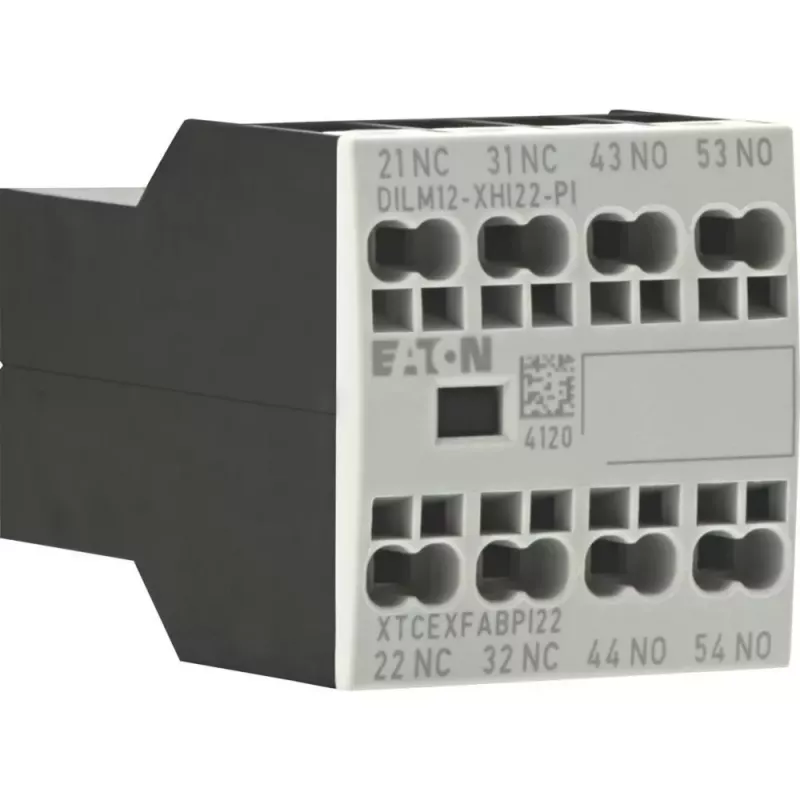

Eaton DILM12-XHI22 pagalbinis kontaktų blokas, 2NO+2NC, priekinis montavimas, varžtiniai gnybtai, DILM7-150 kontaktoriams 199458

Kai reikia daugiau valdymo grandinių be papildomų komponentų, Eaton DILM12-XHI22 pagalbinis kontaktų blokas yra sprendimas. Jis prideda keturis perjungimo kontaktus prie DILM serijos kontaktorių, praplėsdamas valdymo ir signalizavimo galimybes. Priekinis montavimas leidžia sutaupyti vietos skydelyje ir supaprastina laidų sujungimą.

Privalumai

• Kontaktų konfigūracija: 2NO + 2NC
• Priekinis montavimas ant Eaton DILM kontaktorių nuo DILM7 iki DILM150
• Nominali izoliacijos įtampa 690 V AC
• Nominali impulsinė atsparumo įtampa 6 kV
• Tradicinė šiluminė srovė 16 A
• Varžtiniai gnybtai patikimam prijungimui
• Apsaugos laipsnis IP20

Kasdienis naudojimas

DILM12-XHI22 tvirtinamas prie kontaktoriaus priekio be įrankių – montavimas ir modernizavimas tampa paprastas. Varžtiniai gnybtai priima vienagyslius arba daugiagyslius laidininkus, o aiškus NO ir NC kontaktų žymėjimas padeda išvengti klaidų jungiant. Blokas skirtas valdymo grandinėms iki 690 V AC, su darbinėmis srovėmis 4 A esant 230 V AC-15, 3 A esant 400 V AC-15 ir 10 A esant 24 V DC-13.

Techninės specifikacijos

• Polių skaičius: 4
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Tradicinė šiluminė srovė (Ith): 16 A
• Nominali darbinė srovė AC-15 230 V: 4 A
• Nominali darbinė srovė AC-15 400 V: 3 A
• Nominali darbinė srovė DC-13 24 V: 10 A
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Montavimo tipas: priekinis
• Suderinamumas: Eaton DILM kontaktoriai (DILM7–DILM150)
• Darbinė temperatūra: nuo -25 iki +60 °C
• Sandėliavimo temperatūra: nuo -40 iki +80 °C

Pabaigai

DILM12-XHI22 yra patikimas pagalbinis kontaktų blokas, praplečiantis Eaton DILM kontaktorių funkcionalumą pramoninėse valdymo sistemose.
