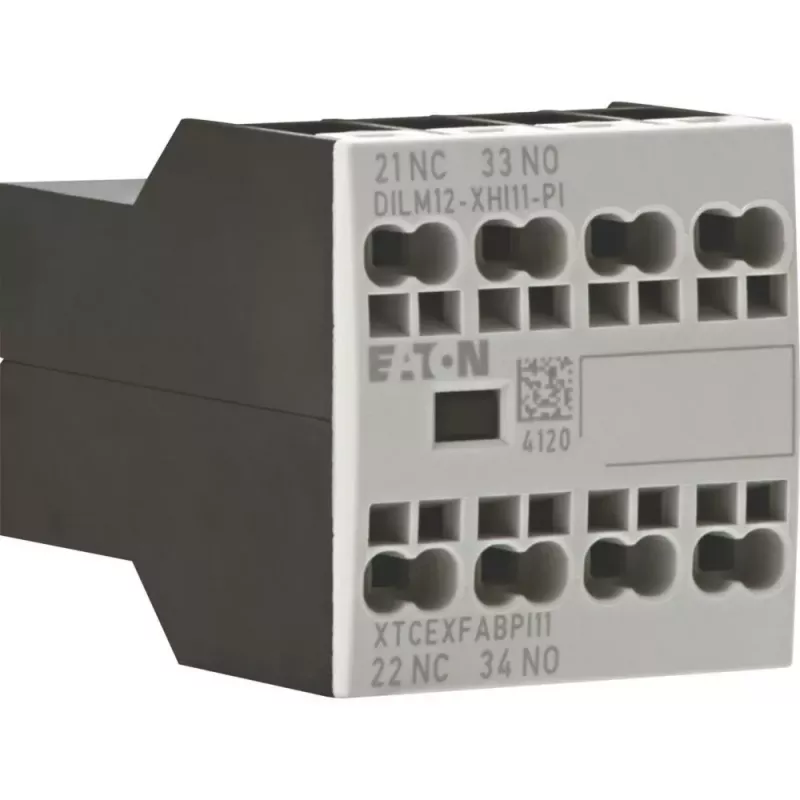

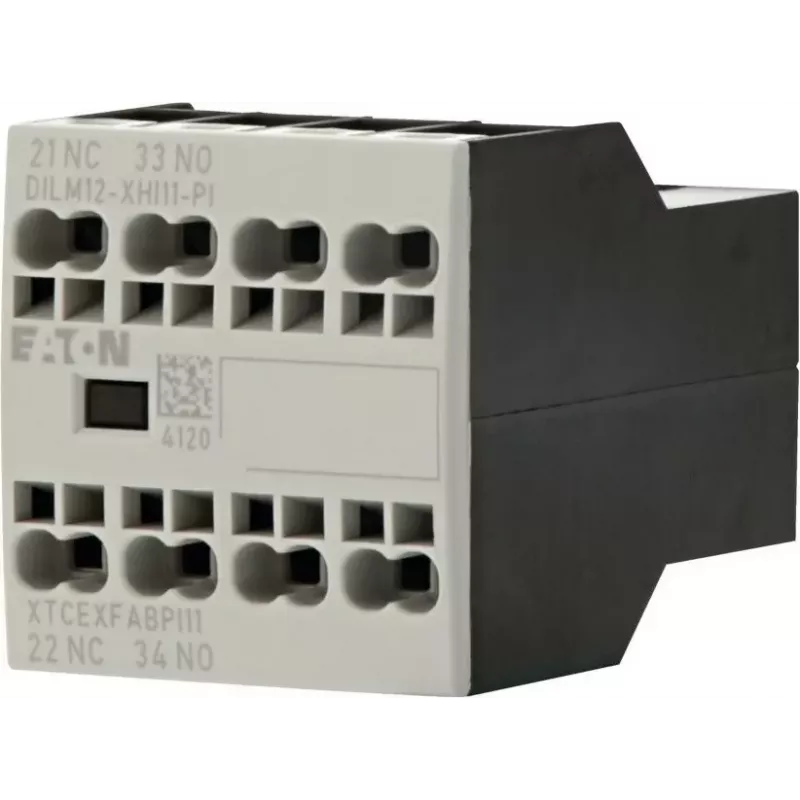

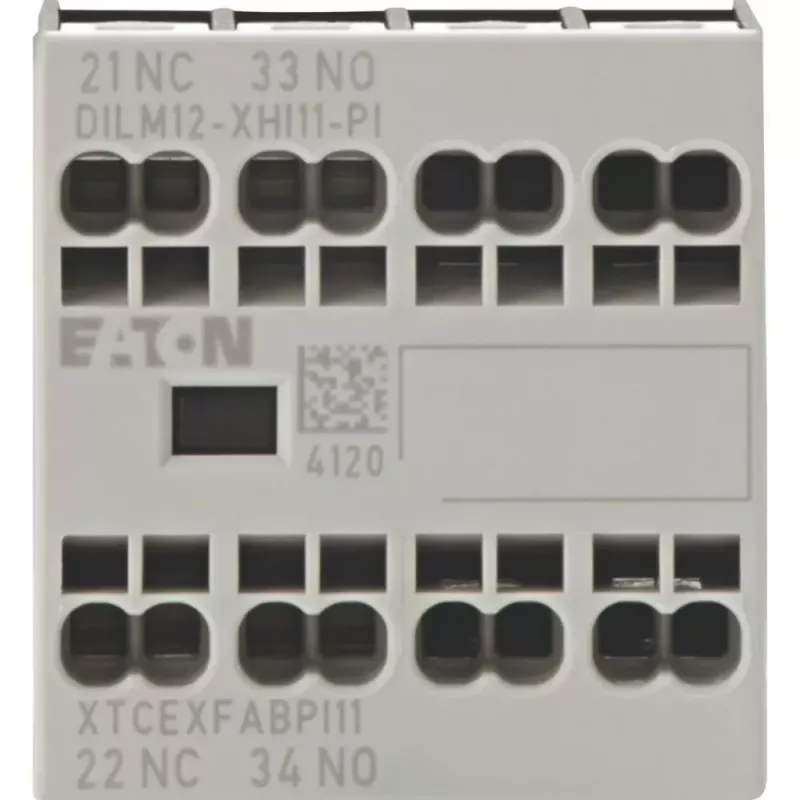

Eaton DILM12-XHI11 pagalbinis kontaktų blokas, 1NO+1NC, priekinis montavimas, varžtiniai gnybtai 199456

Skydų surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, naudojantiems Eaton DILM serijos kontaktorius, dažnai prireikia papildomų pagalbinių kontaktų valdymo grandinėms. Eaton DILM12-XHI11 pagalbinis kontaktų blokas tiesiog užsifiksuoja ant kontaktorius priekio ir suteikia vieną normaliai atvirą (NO) bei vieną normaliai uždarą (NC) kontaktą – jokių papildomų įrankių nereikia.

Kam skirtas

Šis blokas skirtas tiems, kurie naudoja Eaton DILM7–DILM38 kontaktorius ir nori išplėsti valdymo galimybes nekeisdami pagrindinio įrenginio. Puikiai tinka, kai reikia papildomo signalo blokavimui, būsenos grįžtamajam ryšiui ar kitoms valdymo funkcijoms. Montuojamas priekyje, todėl idealiai tinka greitam montavimui ir modernizavimui.

Pagrindinės savybės

• 1 normaliai atviras (NO) ir 1 normaliai uždaras (NC) kontaktas
• Priekinis montavimas ant Eaton DILM7–DILM38 kontaktorius
• Varžtiniai gnybtai patikimam prijungimui
• Nominali darbinė srovė: 4 A (AC-15, 230 V); 1 A (DC-13, 24 V)
• Nominali izoliacijos įtampa: 690 V
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Mechaninis tarnavimo laikas: >10 mln. operacijų

Specifikacijos

• Kontaktų konfigūracija: 1 NO + 1 NC
• Montavimo tipas: priekinis
• Suderinamumas: Eaton DILM7–DILM38 kontaktoriams
• Gnybtų tipas: varžtiniai
• Nominali darbinė srovė (AC-15, 230 V): 4 A
• Nominali darbinė srovė (DC-13, 24 V): 1 A
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947-5-1
• Prijungimo galimybės (vientisa/susukta): 1 x (0,75–2,5) mm², 2 x (0,75–2,5) mm²
• Trumpojo jungimo apsauga: saugiklis gG/gL, 6 A
• Elektrinis tarnavimo laikas (AC-15): >1,5 mln. operacijų
• Mechaninis tarnavimo laikas: >10 mln. operacijų
• Polių skaičius: 2
• Produktų serija: DILM
• Funkcija: pagalbinis kontaktų blokas

Patarimai

Prieš užsakydami patikrinkite kontaktorius modelį, kad užtikrintumėte suderinamumą. Blokas montuojamas priekyje be įrankių – tai supaprastina montavimą ir modernizavimą. Naudokite rekomenduojamą saugiklį, kad apsaugotumėte kontaktus.

Patarimas: jei reikia daugiau pagalbinių kontaktų, galite montuoti kelis blokus vieną šalia kito. Visada laikykitės vietinių elektros saugos taisyklių.
