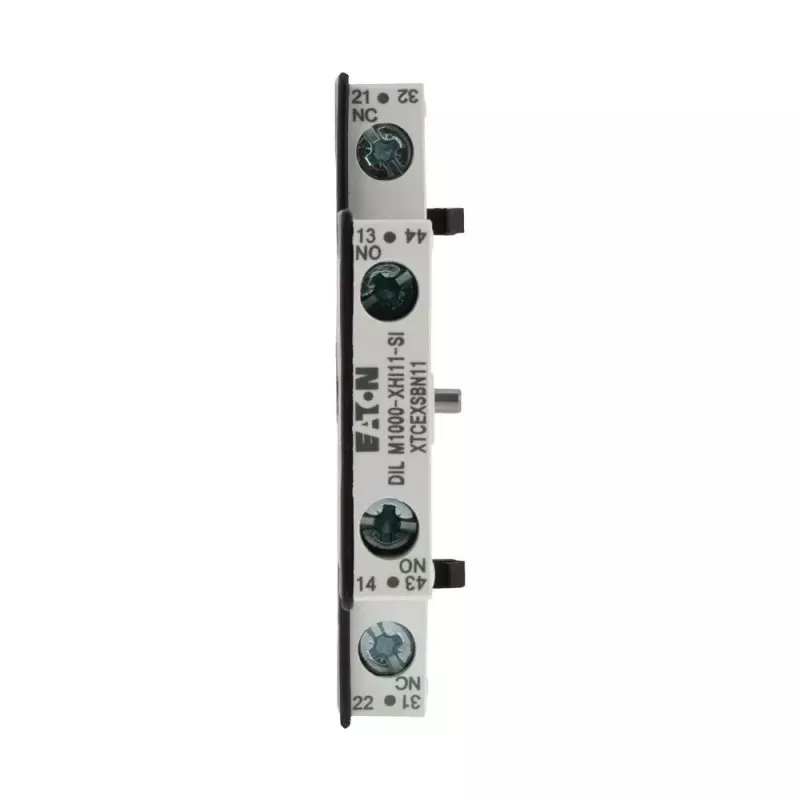

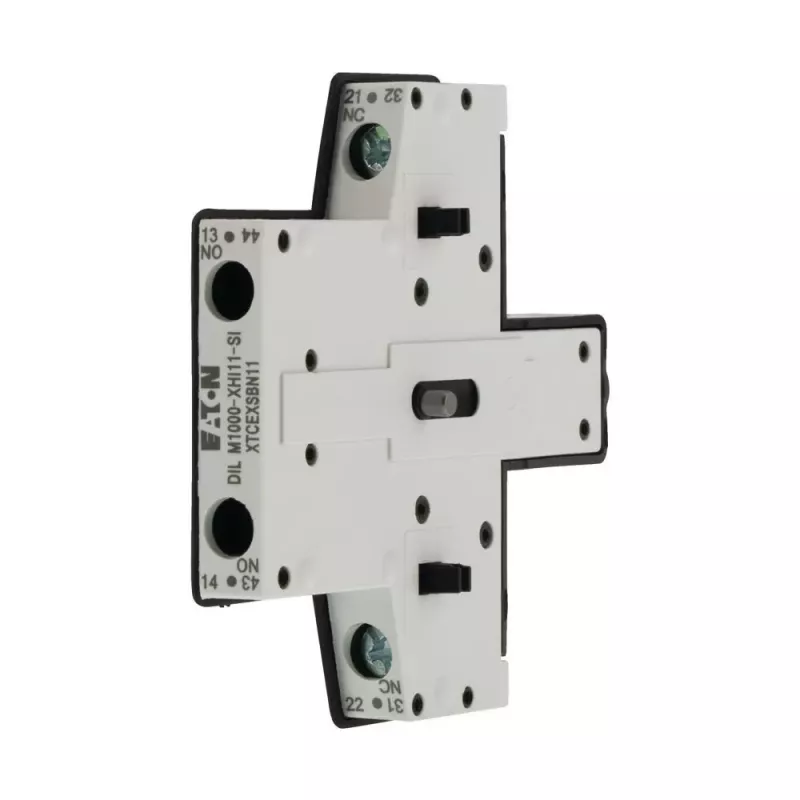

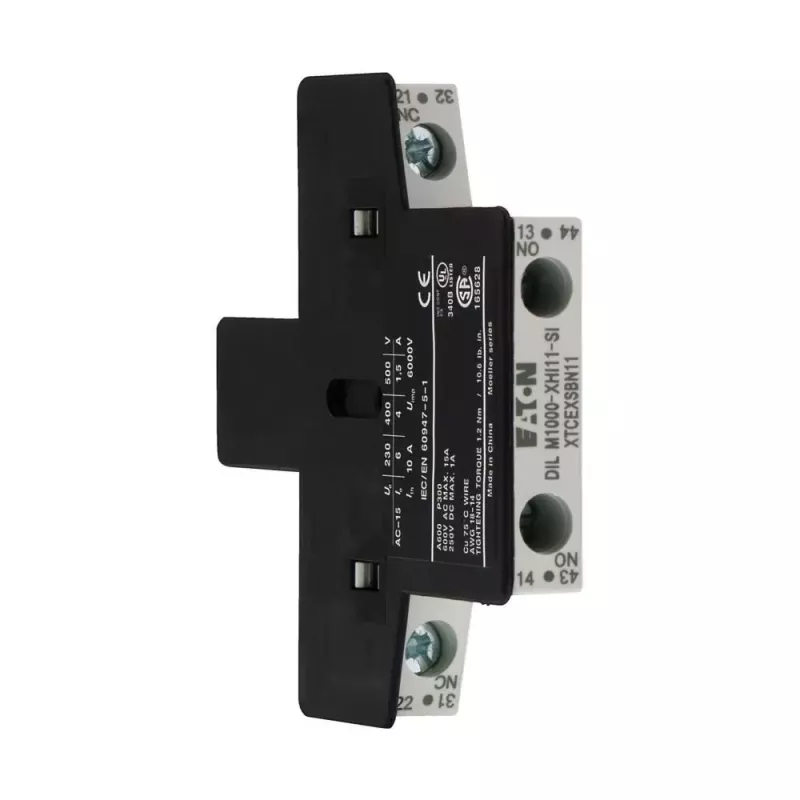

Eaton DILM1000-XHI11-SI pagalbinis kontaktų blokas, 1NO+1NC, šoninis montavimas, varžtiniai gnybtai 278425

Kai reikia papildomų signalų iš didelio kontaktorius, Eaton DILM1000-XHI11-SI pagalbinis kontaktų blokas yra tinkamas sprendimas. Jis skirtas DILM1000 ir DILM1600 serijų kontaktorių signalizacijos galimybėms išplėsti.

Privalumai

• 1 normaliai atviras (NO) ir 1 normaliai uždaras (NC) kontaktas – universalus valdymas ir būsenos grįžtamasis ryšys
• Šoninis montavimas tiesiai ant suderinamų Eaton kontaktorių – nereikia papildomų dalių
• Varžtiniai gnybtai užtikrina patikimą sujungimą su vientisaisiais arba daugiasluoksniais laidais
• Skirta iki 690 V AC darbinei įtampai – tinka pramoninėms variklių valdymo grandinėms
• Didelis elektrinis ir mechaninis patvarumas: 1,3 mln. elektrinių operacijų (AC-15) ir 10 mln. mechaninių operacijų

Kasdienis naudojimas

DILM1000-XHI11-SI teikia pagalbinius kontaktus, kurie atkartoja pagrindinio kontaktorius būseną arba suteikia papildomą signalizaciją. NO kontaktas užsidaro, kai kontaktorius įjungiamas, o NC kontaktas atsidaro – tai leidžia blokuoti, naudoti signalines lempas ar perduoti signalą į PLC. IP20 apsaugos klasė apsaugo nuo atsitiktinio prisilietimo montavimo metu. Blokas montuojamas ant kontaktorius šono be įrankių, o varžtiniai gnybtai leidžia greitai ir patikimai prijungti laidus. Dėl plataus darbinės temperatūros diapazono nuo -25 °C iki +60 °C jis patikimai veikia net ir sudėtingomis pramoninėmis sąlygomis.

Techninės specifikacijos

• Gaminio tipas: pagalbinis kontaktų blokas
• Kontaktų konfigūracija: 1 NO + 1 NC
• Montavimas: šoninis
• Suderinami kontaktororiai: Eaton DILM1000, DILM1600
• Nominali darbinė įtampa (Ue): iki 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė (AC-15, 230 V): 6 A
• Nominali darbinė srovė (AC-15, 400 V): 3 A
• Nominali darbinė srovė (DC-13, 220 V): 1 A
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Polių skaičius: 2
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Sandėliavimo temperatūros diapazonas: nuo -40 iki +80 °C
• Elektrinis ilgaamžiškumas (AC-15): 1,3 x 10^6 operacijų
• Mechaninis ilgaamžiškumas: 10 x 10^6 operacijų
• Užteršimo laipsnis: 3
• Trumpojo jungimo apsaugos įtaisas (gG/gL saugiklis): 10 A

Paskutinė pastaba

Sukurta didžiausiems Eaton kontaktoriams – šis pagalbinis blokas užtikrina patikimą signalizaciją sunkiomis sąlygomis dirbančiose variklių valdymo sistemose.
