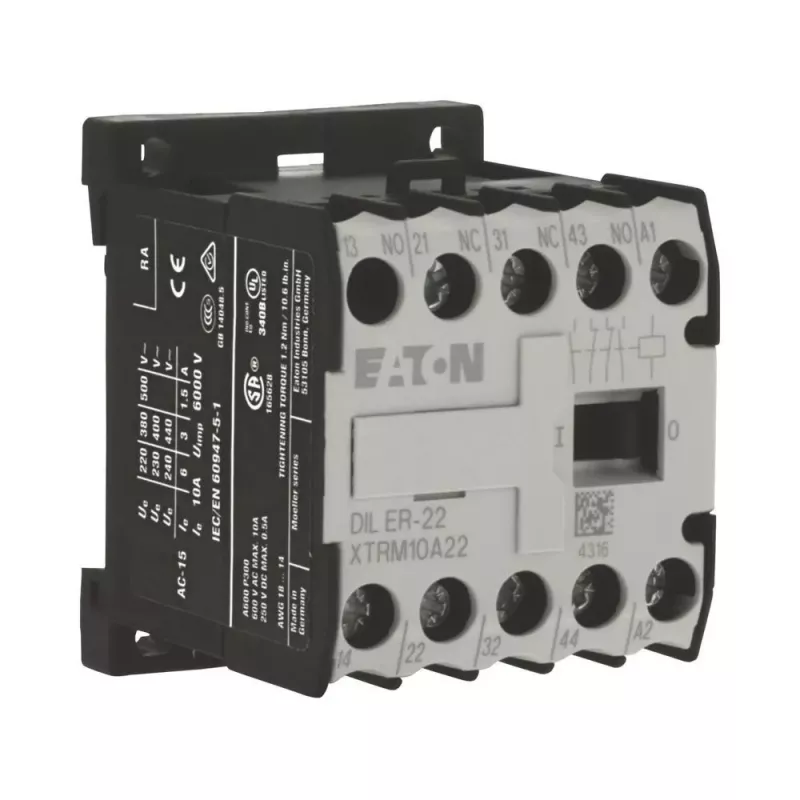

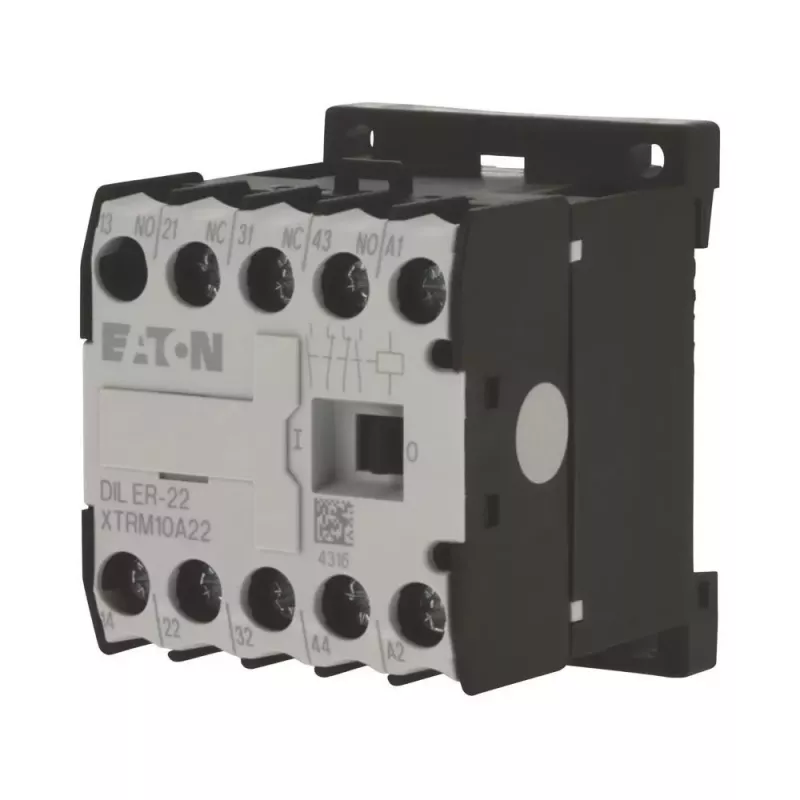

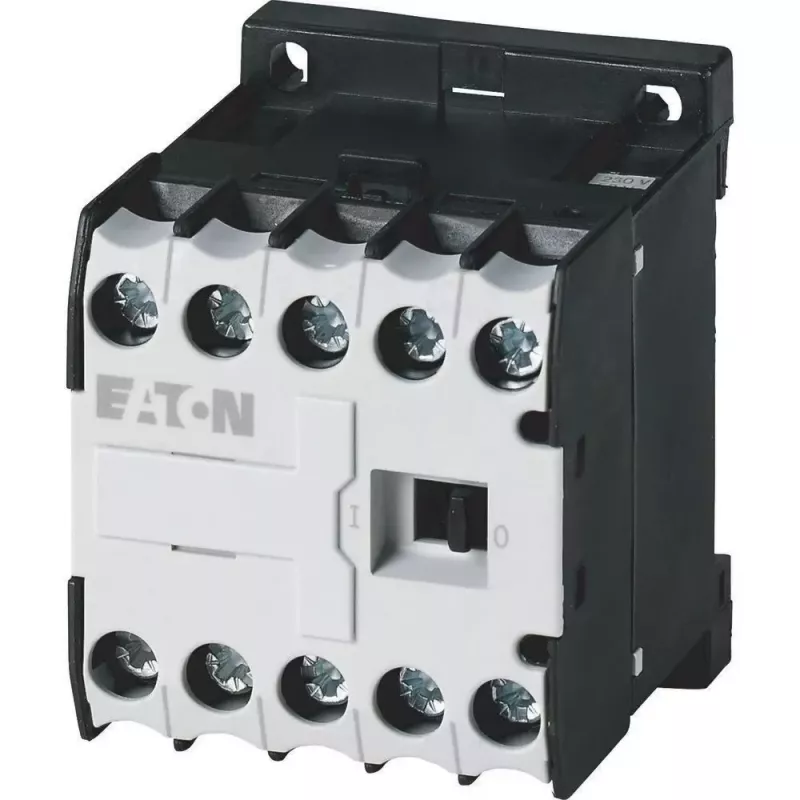

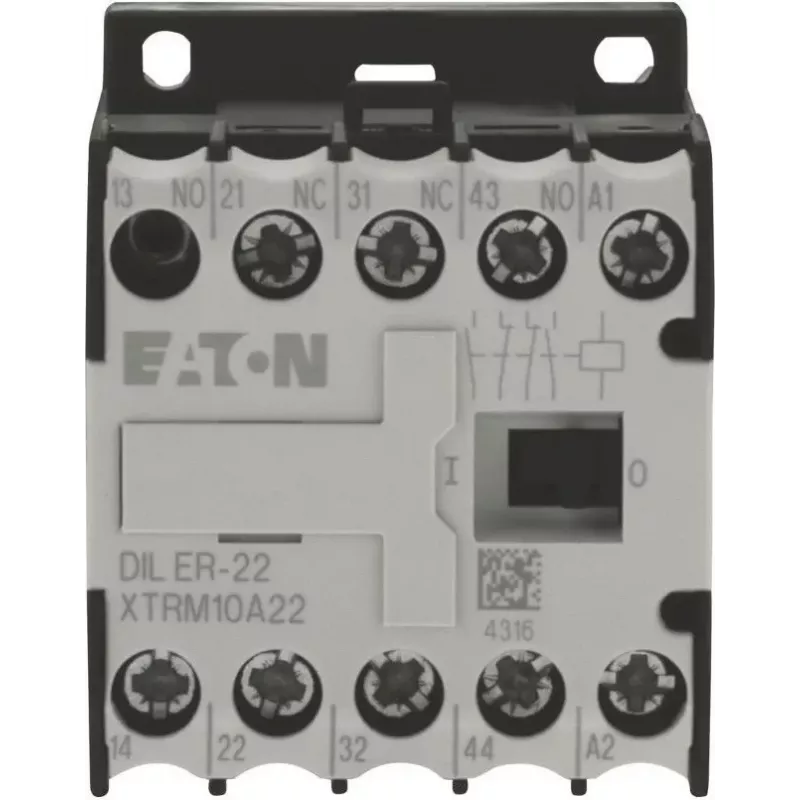

Eaton DILER-22-G(24VDC) mini kontaktorius, 4 polių, 2NO+2NC, 24V DC ritė 010042

Skydų montuotojams ir elektrikams, dirbantiems su automatikos sprendimais, dažnai tenka ieškoti kompaktiško ir patikimo sprendimo valdymo grandinėms. Eaton DILER-22-G(24VDC) mini kontaktorius yra būtent toks – keturių polių, su dviem normaliai atvirais ir dviem normaliai uždarais kontaktais, valdomas 24 V DC rite. Jis puikiai tinka pagalbinėms grandinėms perjungti, blokavimui ir signalų dauginimui mašinų gamyboje bei skydų konstrukcijoje.

Kam skirtas

Šis kontaktorius sukurtas elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia vietą taupančios, patikimos valdymo relės nuolatinės srovės valdymo grandinėms. Jis tinka automatikos, HVAC ir medžiagų apdorojimo srityse, kur standartinis yra DIN bėgelio montavimas ir varžtiniai gnybtai.

Pagrindinės savybės

• Integruota 4 polių kontaktų konfigūracija: 2 NO + 2 NC, nereikia papildomų pagalbinių kontaktų blokų.
• 24 V DC ritė su mažomis energijos sąnaudomis (2,5 W įtraukimo ir laikymo), mažina šilumos išsiskyrimą ir energijos naudojimą.
• Kompaktiškas DILER serijos dizainas, taupantis vertingą skydo erdvę.
• Varžtiniai gnybtai užtikrina saugų ir patogų prijungimą.
• Ilgas elektros tarnavimo laikas: 1,3 milijono operacijų esant AC-15, 230 V, užtikrinantis ilgą veikimą.
• Atitinka IEC/EN 60947, VDE 0660, UL ir CSA standartus, pripažintas visame pasaulyje.

Specifikacijos

• Nominali darbinė srovė (AC-15, 230 V): 4 A
• Nominali darbinė srovė (DC-13, 24 V): 1 A
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Mechaninis tarnavimo laikas: 10 milijonų operacijų
• Apsauga nuo trumpojo jungimo: saugiklis 10 A gG/gL

Kaip naudoti

Sumontuokite kontaktorius ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite valdymo įtampą prie ritės gnybtų, o apkrovą – prie kontaktų. Dėl universalių kontaktų galite lengvai realizuoti įvairias valdymo schemas. Prieš įjungdami maitinimą, patikrinkite, ar visi laidai tvirtai priveržti.

Patarimas: kad užtikrintumėte optimalų veikimą, palaikykite stabilią valdymo įtampą nominaliame diapazone. Naudokite tinkamus saugiklius kontaktų apsaugai nuo trumpojo jungimo. Montuodami ant DIN bėgelio, palikite pakankamai vietos šilumos išsiskyrimui ir patogiam priėjimui prie laidų. Šį kontaktorius galima naudoti su kitais DILER priedais, kad išplėstumėte funkcionalumą.
