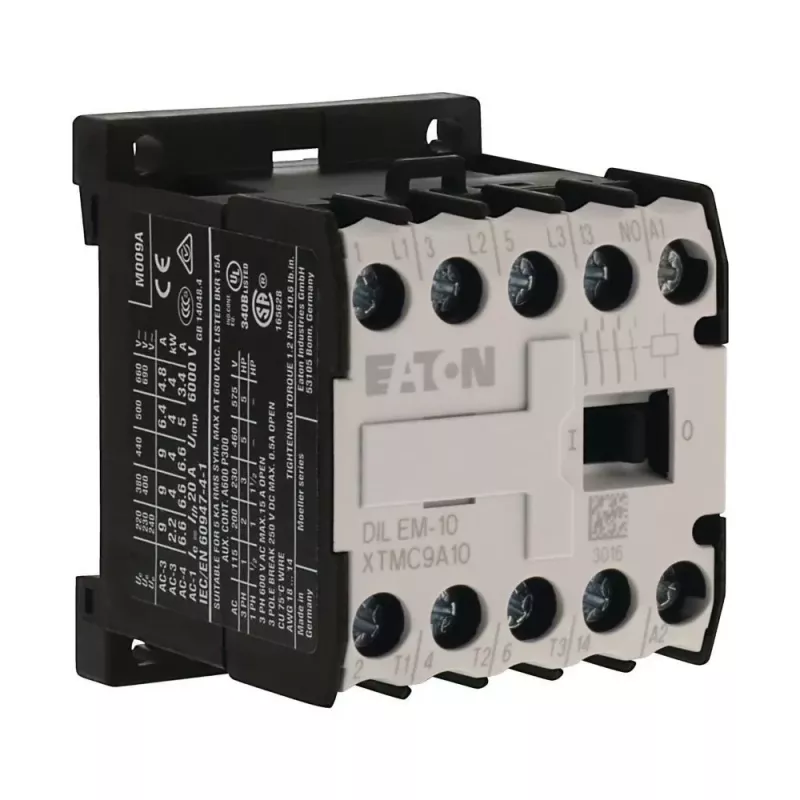

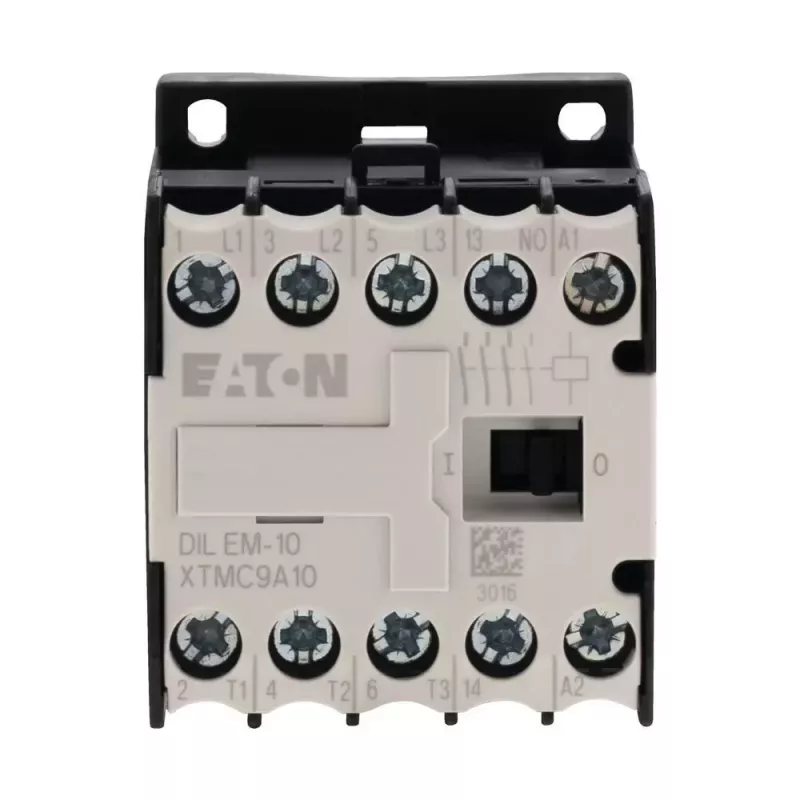

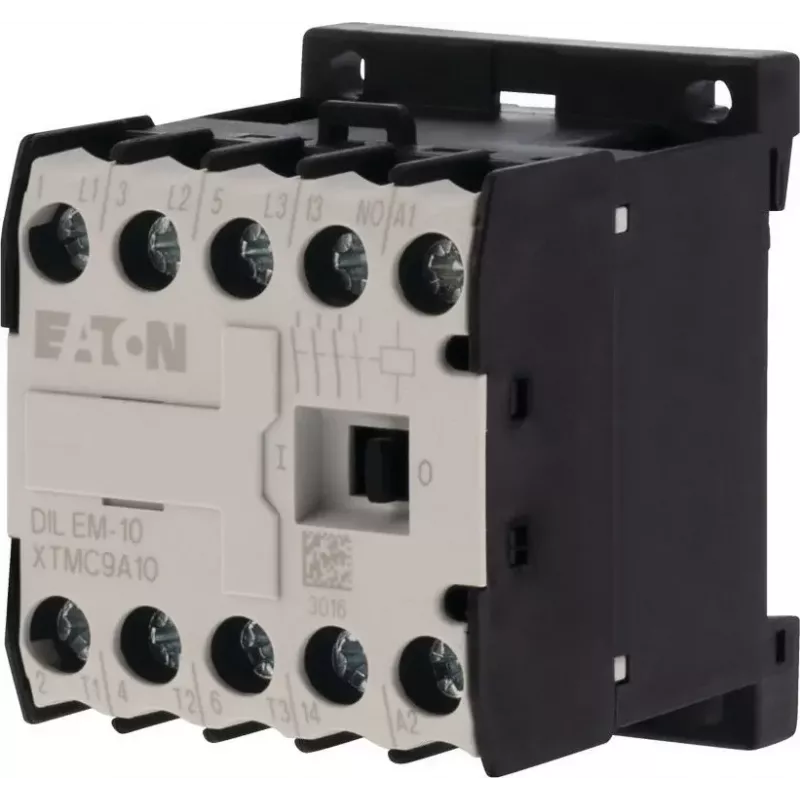

Eaton DILEM-10-G(12VDC) mini kontaktorius, 3 polių, 12 V DC ritė, 9 A AC-3, 1 NO pagalbinis, IP20, varžtiniai gnybtai, DIN bėgelio / varžtinis montavimas, juodas / baltas 079594

Valdymo spintose, kur kiekvienas milimetras ir kiekvienas amperas yra svarbūs, Eaton DILEM-10-G(12VDC) mini kontaktorius tampa patikimu sprendimu. Jis skirtas tiekti įtampą varikliams ir kitiems įrenginiams ten, kur naudojama 12 V DC valdymo grandinė. Dėl kompaktiškų matmenų ir tvirtos konstrukcijos šis kontaktorius lengvai įsiterpia į standartines spintas, o jo 3 pagrindiniai kontaktai atlaiko iki 9 A AC-3 (400 V) apkrovą, leisdami valdyti variklius iki 4 kW. Integruotas 1 NO pagalbinis kontaktas pravers grįžtamajam ryšiui ar blokavimo grandinėms.

Ką tai reiškia jūsų kasdienybėje

Montuodami ar prižiūrėdami įrangą, dažnai susiduriate su būtinybe patikimai įjungti ir išjungti variklius, šildytuvus ar apšvietimą. Šis kontaktorius užtikrina sklandų perjungimą net ir esant žemai 12 V DC valdymo įtampai, todėl tinka ten, kur naudojami saugūs žemos įtampos valdymo signalai. Varžtiniai gnybtai leidžia greitai ir patikimai prijungti laidus, o DIN bėgelio ar varžtinis montavimas suteikia lankstumo montuojant skydelyje.

Kam skirtas

Šis mini kontaktorius idealiai tinka skydų surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia kompaktiško, patikimo perjungimo sprendimo su 12 V DC ritė. Jis puikiai tinka pakuotės mašinose, konvejeriuose, HVAC įrangoje ir pastatų automatizavimo sistemose, kur erdvė ribota, o patikimumas yra būtinas.

Pagrindinės savybės

• 3 pagrindiniai poliai, skirti 9 A AC-3 (400 V) variklių perjungimui iki 4 kW
• 1 normaliai atviras (NO) pagalbinis kontaktas signalizacijai ar valdymo logikai
• 12 V DC ritė žemos įtampos valdymo grandinėms
• IP20 apsaugos laipsnis, skirtas naudoti uždarose spintose
• Varžtiniai gnybtai užtikrina patikimą ir atsparų vibracijai sujungimą
• Montuojamas ant 35 mm DIN bėgelio arba varžtais – lankstus įrengimas
• Kompaktiški matmenys: plotis 45 mm, aukštis 52 mm, gylis 58 mm
• Juodas ir baltas korpusas aiškiai žymėms ir profesionaliai išvaizdai
• Atitinka tarptautinius standartus: IEC/EN 60947, VDE 0660, UL, CSA

Specifikacijos

• Prekės ženklas: Eaton
• Modelis: DILEM-10-G(12VDC)
• MPN: 079594
• EAN: 4015080795940
• Produkto tipas: mini kontaktorius
• Pagrindinių polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO
• Ritės įtampa: 12 V DC
• Nominali darbinė srovė AC-3 (400 V): 9 A
• Nominali darbinė galia AC-3 (400 V): 4 kW
• Nominali darbinė srovė AC-1 (400 V): 20 A
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Montavimas: DIN bėgelis / varžtai
• Gnybtų tipas: varžtiniai
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA
• Spalva: juoda / balta
• Plotis: 45 mm
• Aukštis: 52 mm
• Gylis: 58 mm

Kaip naudoti

Prieš montuodami įsitikinkite, kad valdymo grandinės įtampa atitinka ritės įtampą – 12 V DC. Variklių apkrovoms pasirinkite kontaktorius pagal AC-3 reitingą, o varžinėms apkrovoms – pagal AC-1. Užtikrinkite pakankamą vėdinimą spintoje, kad neviršytumėte leistinos darbinės temperatūros. Naudokite tinkamus laidų antgalius, kad varžtiniai sujungimai būtų patikimi. Pagalbinį kontaktą galite panaudoti grįžtamajam ryšiui į PLC ar indikatorinei lempai.

Patarimas: Jei montuojate ant DIN bėgelio, palikite šiek tiek laisvos vietos aplink kontaktorius, kad būtų lengviau atlikti techninę priežiūrą ir užtikrinti vėdinimą. Visada patikrinkite, ar varžtai tvirtai priveržti – tai apsaugos nuo perkaitimo ir užtikrins ilgą tarnavimo laiką.
