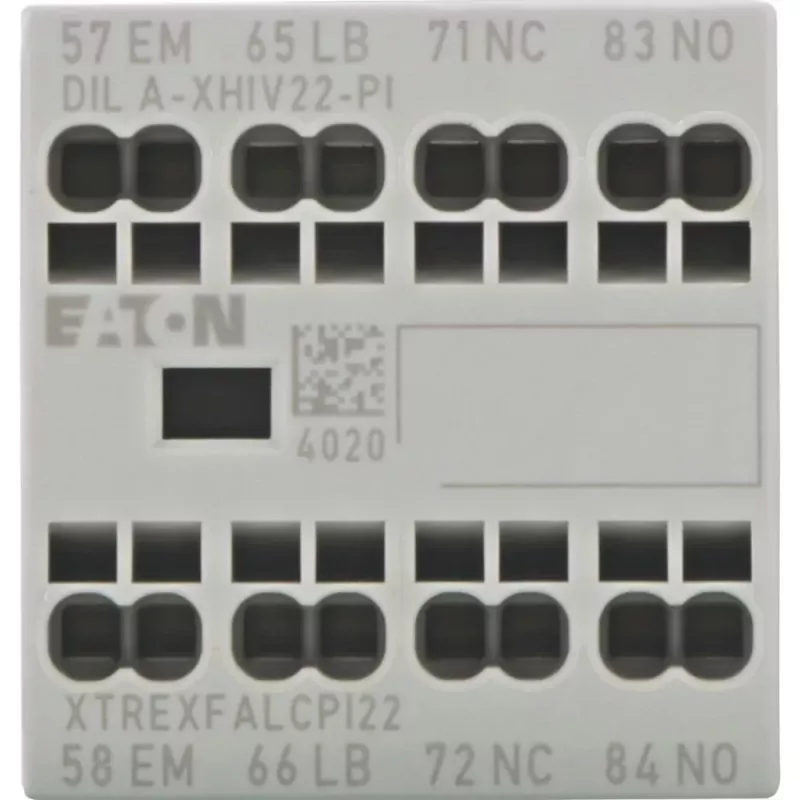

EATON DILA-XHIV22-PI pagalbinis kontaktų blokas, 4 polių, 2NO+2NC, 16 A, šoninis montavimas 199322

Kai reikia daugiau valdymo grandinių galimybių, EATON DILA-XHIV22-PI pagalbinis kontaktų blokas yra patikimas sprendimas. Jis prideda keturis papildomus kontaktus – du normaliai atvirus (NO) ir du normaliai uždarus (NC) – prie jūsų kontaktorius, leisdamas lengviau įgyvendinti signalizaciją, blokavimą ar valdymo logiką. Dėl šoninio montavimo jis tvirtinasi tiesiai prie suderinamų EATON DILM serijos kontaktorių, taupydamas skydo vietą ir supaprastindamas laidų sujungimą.

Kam skirtas

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kurie nori išplėsti EATON DILM7–DILM38 kontaktorių funkcijas – būsenos grįžtamajam ryšiui, elektriniam blokavimui ar valdymo grandinėms.

Pagrindinės savybės

• 4 polių pagalbinis kontaktų blokas su 2 NO ir 2 NC kontaktais
• Vardinė šiluminė srovė (Ith) 16 A – patikimoms valdymo grandinėms
• Šoninis montavimas – greitas ir saugus tvirtinimas prie suderinamų kontaktorių
• Sraigtiniai gnybtai – patikimas laidų prijungimas vietoje
• Vardinė izoliacijos įtampa iki 690 V

Specifikacijos

• Polių skaičius: 4
• Kontaktų konfigūracija: 2 NO + 2 NC
• Vardinė šiluminė srovė (Ith): 16 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Suderinamumas: EATON DILM7–DILM38 kontaktoriai

Naudojimo patarimai

Prieš užsakydami patikrinkite kontaktorius modelį – DILA-XHIV22-PI skirtas šoniniam montavimui ant DILM7–DILM38. Įsitikinkite, kad valdymo grandinės srovė neviršija 16 A šiluminės vardinės srovės.

Patarimas: montuodami bloką, visada atjunkite maitinimą ir laikykitės vietinių elektros saugos taisyklių. Reguliariai patikrinkite gnybtų priveržimą, kad užtikrintumėte patikimą kontaktą.
